一种辅助抬臀起身的轮椅

本技术属于助行装置，具体涉及一种辅助抬臀起身的轮椅。

背景技术：

1、众所周知，轮椅一种可以辅助不便行走人群移动的工具，可用于伤员、病员、残疾人居家康复、周转运输、就诊、外出活动等，轮椅不仅满足肢体伤残者和行动不便人士的代步需求，也方便移动和照顾病员，使病员借助于轮椅进行身体锻炼和参与社会活动以及医疗检查等。

2、而目前对于一些经常需要做ct核磁共振检查的患者来说，现有的普通型轮椅在使用时，行动不便的患者不易从轮椅上自行抬臀起身，较为不便，而通过医护人员辅助搀扶起身，也较为麻烦，有时需要两名或多名医护人员帮助，使用不便。

3、基于上述情况，本实用新型提出一种辅助抬臀起身的轮椅。

技术实现思路

1、为解决现有技术中存在的上述问题，本实用新型提供了一种辅助抬臀起身的轮椅，在使用时，通过电动推缸及顶推轮可向上顶推座架，座架可相对前架向上并向前翻转，可辅助病人抬臀起身，较为省力方便，使用较佳。

2、为实现上述目的，本实用新型提供如下技术方案：一种辅助抬臀起身的轮椅，：包括底架、可折叠连接架、座架、可折叠支撑架和后架；

3、所述底架呈左右对称分布，所述底架的前后两端分别固定连接有前转向轮和后轮；

4、两个所述底架之间设置有两处可折叠连接架，可折叠连接架包括连接架一和连接架二；

5、所述底架的上端固定安装有电动推缸，所述电动推缸的输出端固定连接有顶推轮；

6、所述底架的前端上部固定连接有前架，所述前架的上端设置有座架，且所述座架的前端与前架通过转轴转动连接；

7、两个所述座架之间设有若干处可折叠支撑架，可折叠支撑架包括支撑杆一和支撑杆二，可折叠支撑架的上端设置有柔性座垫，且所述柔性座垫的两侧均与座架固定连接；

8、所述底架的后端上部固定连接有后架，且两个所述后架的上端之间固定连接有柔性靠垫。

9、作为本实用新型的一种辅助抬臀起身的轮椅优选技术方案，所述连接架一和连接架二靠近底架的一端均与底架通过转轴转动连接，所述连接架一和连接架二远离底架的一端通过转轴转动连接，所述连接架一和连接架二的上端均开设有开槽，所述连接架一和连接架二靠近底架的一端均旋合连接有固定螺栓一，所述连接架一远离底架的一端旋合连接有固定螺栓二，所述连接架二远离底架的一端开设有固定螺孔二，且所述固定螺栓二与固定螺孔二旋合连接，所述底架的两侧均开设有固定螺孔一，且所述固定螺栓一与固定螺孔一旋合连接。

10、作为本实用新型的一种辅助抬臀起身的轮椅优选技术方案，所述支撑杆一和支撑杆二靠近座架的一端均与座架通过转轴转动连接，所述支撑杆一和支撑杆二远离座架的一端通过转轴转动连接。

11、作为本实用新型的一种辅助抬臀起身的轮椅优选技术方案，所述前架的前端固定连接有脚踏架。

12、作为本实用新型的一种辅助抬臀起身的轮椅优选技术方案，所述座架的外侧固定连接有扶手架。

13、作为本实用新型的一种辅助抬臀起身的轮椅优选技术方案，所述座架的底端开设有导向凹槽，且所述顶推轮的上端与导向凹槽相互接触。

14、作为本实用新型的一种辅助抬臀起身的轮椅优选技术方案，所述后架的前端固定连接有支撑块且支撑块的上端与座架相互接触。

15、作为本实用新型的一种辅助抬臀起身的轮椅优选技术方案，所述后架的后端上部固定连接有推把。

16、作为本实用新型的一种辅助抬臀起身的轮椅优选技术方案，左侧所述后架的后端底部固定安装有电池，且所述电动推缸与电池电性连接。

17、与现有技术相比，本实用新型的有益效果是：

18、1、本实用新型在使用时，通过电动推缸及顶推轮可向上顶推座架，座架可相对前架向上并向前翻转，可辅助病人抬臀起身，较为省力方便，使用较佳。

19、2、本实用新型中两个底架之间采用可折叠连接架相连，同时两个座架之间采用可折叠支撑架相连，且柔性座垫和柔性靠垫均可柔性折叠，在使用后可将该轮椅左右折叠合起，以便进一步的收放和运输，使用较佳。

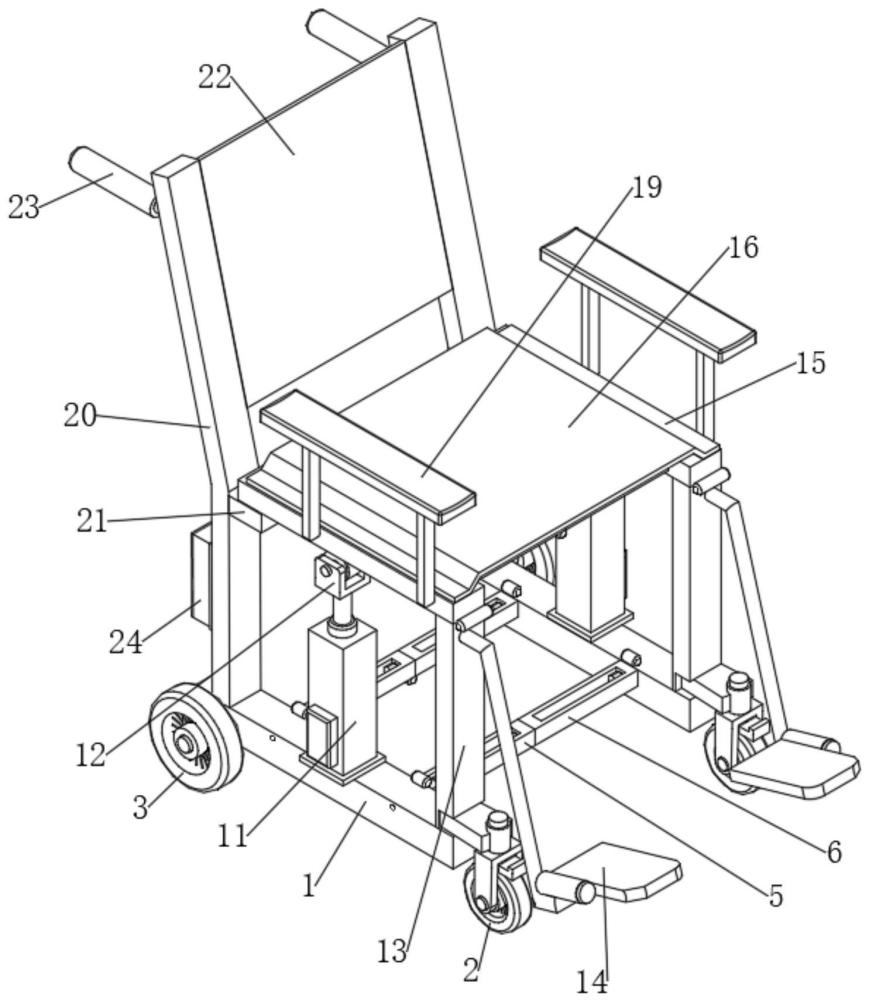

1.一种辅助抬臀起身的轮椅，其特征在于：包括底架(1)、可折叠连接架、座架(15)、可折叠支撑架和后架(20)；

2.根据权利要求1所述的一种辅助抬臀起身的轮椅，其特征在于：所述连接架一(5)和连接架二(6)靠近底架(1)的一端均与底架(1)通过转轴转动连接，所述连接架一(5)和连接架二(6)远离底架(1)的一端通过转轴转动连接，所述连接架一(5)和连接架二(6)的上端均开设有开槽(7)，所述连接架一(5)和连接架二(6)靠近底架(1)的一端均旋合连接有固定螺栓一(8)，所述连接架一(5)远离底架(1)的一端旋合连接有固定螺栓二(9)，所述连接架二(6)远离底架(1)的一端开设有固定螺孔二(10)，且所述固定螺栓二(9)与固定螺孔二(10)旋合连接，所述底架(1)的两侧均开设有固定螺孔一(4)，且所述固定螺栓一(8)与固定螺孔一(4)旋合连接。

3.根据权利要求1所述的一种辅助抬臀起身的轮椅，其特征在于：所述支撑杆一(17)和支撑杆二(18)靠近座架(15)的一端均与座架(15)通过转轴转动连接，所述支撑杆一(17)和支撑杆二(18)远离座架(15)的一端通过转轴转动连接。

4.根据权利要求1所述的一种辅助抬臀起身的轮椅，其特征在于：所述前架(13)的前端固定连接有脚踏架(14)。

5.根据权利要求1所述的一种辅助抬臀起身的轮椅，其特征在于：所述座架(15)的外侧固定连接有扶手架(19)。

6.根据权利要求1所述的一种辅助抬臀起身的轮椅，其特征在于：所述座架(15)的底端开设有导向凹槽(25)，且所述顶推轮(12)的上端与导向凹槽(25)相互接触。

7.根据权利要求1所述的一种辅助抬臀起身的轮椅，其特征在于：所述后架(20)的前端固定连接有支撑块(21)且支撑块(21)的上端与座架(15)相互接触。

8.根据权利要求1所述的一种辅助抬臀起身的轮椅，其特征在于：所述后架(20)的后端上部固定连接有推把(23)。

9.根据权利要求1所述的一种辅助抬臀起身的轮椅，其特征在于：左侧所述后架(20)的后端底端固定安装有电池(24)，且所述电动推缸(11)与电池(24)电性连接。
