一种具有肢体约束功能的护理床的制作方法

本技术涉及医疗器械，特别涉及一种具有肢体约束功能的护理床。

背景技术：

1、护理床床面采用网状床面焊接成型，具备基本的上起身、上/下曲腿、坐便等功能外，采用优质钢管助站式护栏，有利于帮助病人康复，实现自理，并更具实际护理需要。在护理过程中，一些患者不配合治疗，会在床上乱动，但现有技术的护理床无法对患者肢体进行固定，导致患者易从床上坠落。故此，我们推出一种具有肢体约束功能的护理床。

技术实现思路

1、本实用新型的主要目的在于提供一种具有肢体约束功能的护理床，可以有效解决背景技术中的问题。

2、为实现上述目的，本实用新型采取的技术方案为：

3、一种具有肢体约束功能的护理床，包括底座，所述底座下端四角处均固定安装有自锁万向轮，所述底座上端中部固定安装有气缸，所述底座上端四角处均固定连接有底块，四个所述底块上端均固定连接有伸缩杆和弹簧，所述气缸的输出端、四个伸缩杆上端和四个弹簧上端共同固定连接有床板，所述床板上端开有套槽，所述套槽内活动套接有床垫，所述床垫上端左部固定连接有头枕，所述床垫上端右部固定连接有连接垫，所述连接垫上端中部固定连接有第一约束带和第二约束带，所述第一约束带下端前部和第二约束带下端后部均活动连接有固定杆，所述连接垫上端前部和上端后部均开有螺孔。

4、优选的，四个所述伸缩杆分别位于对应的四个弹簧内。

5、优选的，四个所述伸缩杆的内壁面分别与对应的四个弹簧的内壁面存在空隙。

6、优选的，所述床垫、头枕和连接垫均设置为硅胶材质。

7、优选的，所述第一约束带和第二约束带结构相同且呈前后镜像分布。

8、优选的，若干个所述螺孔呈两两等距离分布。

9、优选的，两个所述固定杆的外表面下部均设置有螺纹槽。

10、优选的，两个所述固定杆的外表面分别通过对应的螺纹槽与对应的螺孔的内壁面螺纹连接。

11、与现有技术相比，本实用新型具有如下有益效果：

12、1、通过设置第一约束带和第二约束带，患者躺在床垫上且头部位于头枕上，同时患者的腿部位于连接垫上，然后将第一约束带和第二约束带分别绑在患者的左腿上和右腿上，再将两个固定杆分别螺纹连接在对应的螺孔内，实现对患者的腿部的约束固定，简单便捷且可以防止患者乱动影响治疗工作。

13、2、通过设置气缸，可以便于带动患者向上升或向下降，同时四个伸缩杆进行延伸或收缩，四个弹簧发生形变，可以便于调节患者的治疗高度，有效的提高了该实用新型的使用灵活性。

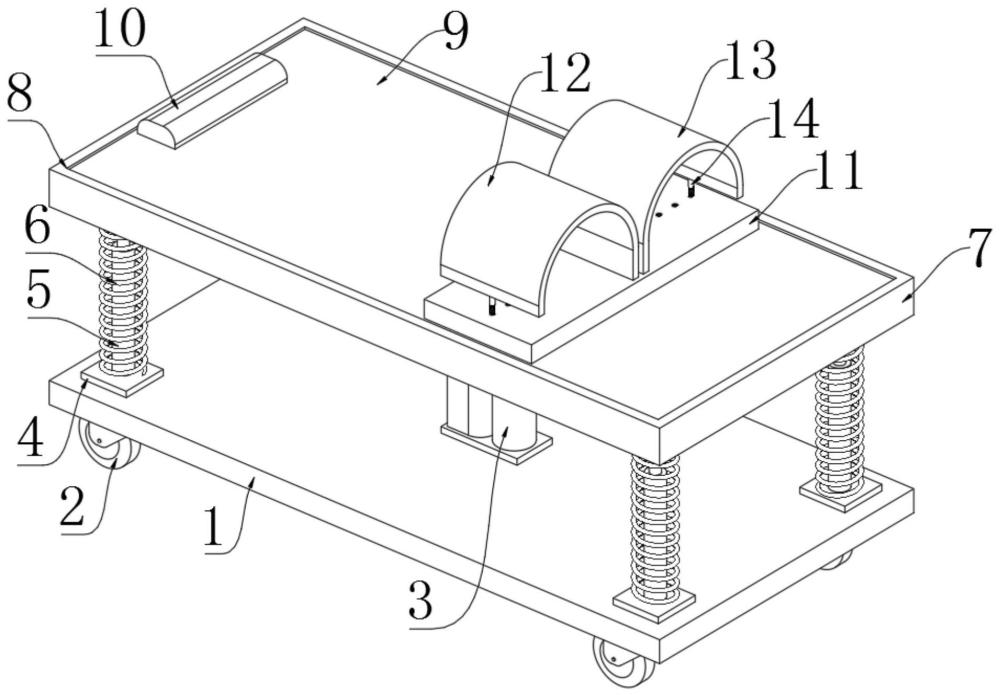

1.一种具有肢体约束功能的护理床，包括底座(1)，其特征在于：所述底座(1)下端四角处均固定安装有自锁万向轮(2)，所述底座(1)上端中部固定安装有气缸(3)，所述底座(1)上端四角处均固定连接有底块(4)，四个所述底块(4)上端均固定连接有伸缩杆(5)和弹簧(6)，所述气缸(3)的输出端、四个伸缩杆(5)上端和四个弹簧(6)上端共同固定连接有床板(7)，所述床板(7)上端开有套槽(8)，所述套槽(8)内活动套接有床垫(9)，所述床垫(9)上端左部固定连接有头枕(10)，所述床垫(9)上端右部固定连接有连接垫(11)，所述连接垫(11)上端中部固定连接有第一约束带(12)和第二约束带(13)，所述第一约束带(12)下端前部和第二约束带(13)下端后部均活动连接有固定杆(14)，所述连接垫(11)上端前部和上端后部均开有螺孔(15)。

2.根据权利要求1所述的一种具有肢体约束功能的护理床，其特征在于：四个所述伸缩杆(5)分别位于对应的四个弹簧(6)内。

3.根据权利要求1所述的一种具有肢体约束功能的护理床，其特征在于：四个所述伸缩杆(5)的内壁面分别与对应的四个弹簧(6)的内壁面存在空隙。

4.根据权利要求1所述的一种具有肢体约束功能的护理床，其特征在于：所述床垫(9)、头枕(10)和连接垫(11)均设置为硅胶材质。

5.根据权利要求1所述的一种具有肢体约束功能的护理床，其特征在于：所述第一约束带(12)和第二约束带(13)结构相同且呈前后镜像分布。

6.根据权利要求1所述的一种具有肢体约束功能的护理床，其特征在于：若干个所述螺孔(15)呈两两等距离分布。

7.根据权利要求1所述的一种具有肢体约束功能的护理床，其特征在于：两个所述固定杆(14)的外表面下部均设置有螺纹槽。

8.根据权利要求1所述的一种具有肢体约束功能的护理床，其特征在于：两个所述固定杆(14)的外表面分别通过对应的螺纹槽与对应的螺孔(15)的内壁面螺纹连接。
