一种新型心电测量装置

本发明涉及医疗辅助设备，具体为一种新型心电测量装置。

背景技术：

1、心电图机是一种能将心脏活动时心肌激动产生的生物电信号(心电信号)自动记录下来，得到心电图，其对医学诊断具有极大的指导意义，医护人员可以通过心电图来诊断患者心脏方面是否有疾病，或者通过心电图来反映患者的身体实时情况，所以，心电图机在临床诊疗中使用频率较高。但心电图机所配备的各种导线数量较多，不方便收纳，导致放置杂乱，当心电图机搬运至病床边时，往往电极导线缠绕在一起，在检查前经常需要花费时间对电极导线进行整理，影响检查时间；同时，心电图机使用过程中，电极导线杂乱也容易绊倒医护人员，造成医护人员受伤或心电图机不能正常工作。另外，心电图机的多根导联线相互独立存在，医护人员单靠颜色或文字识别，影响采集速度，且易错；再者，常用负压吸引的方式将ag/agcl电极贴于病人的身体，用于患者心电信号的采集，该方式不仅会给患者带来不舒适体验，甚至还会给病人带来皮下出血、淤青等不同程度的皮肤损伤。

技术实现思路

1、本发明意在提供一种新型心电测量装置，以解决现有技术心电图机电极导线杂乱，不方便收纳，检查速度慢；多根导联线独立存在，检查速度慢，易出错；采用负压吸引的方式固定电极给病人带来皮下出血、淤青等不同程度的皮肤损伤等问题。

2、为了实现上述目的，本发明提供如下技术方案：

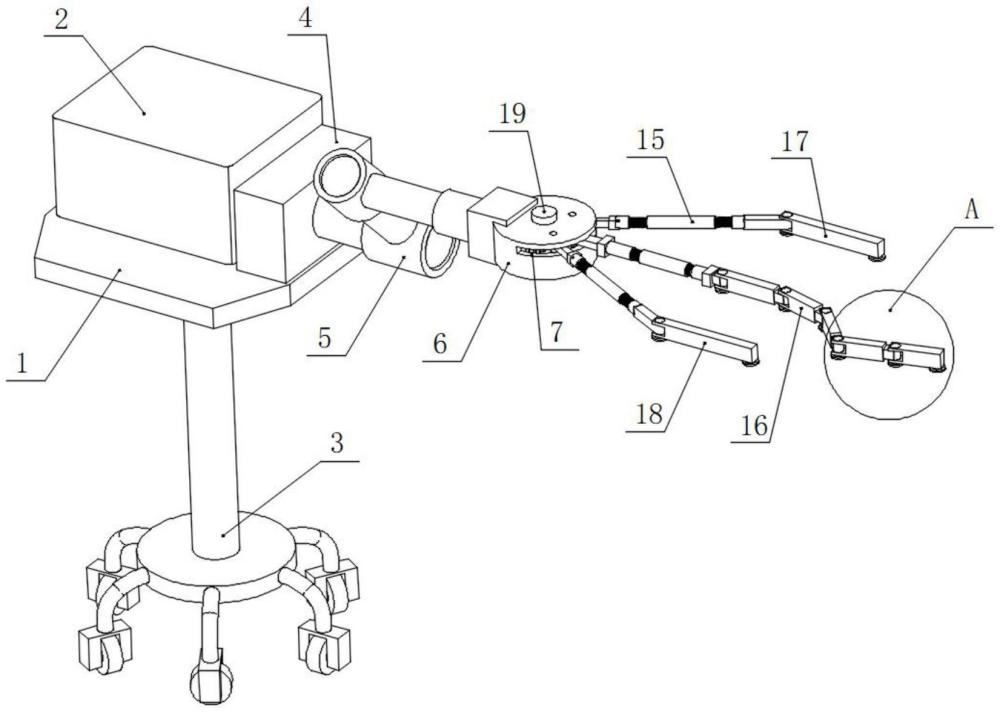

3、一种新型心电测量装置，包括基板，所述基板连接有机械臂基体含有显示屏的心电图机，所述机械臂基体连接有机械臂组，所述机械臂组的末端关节连接有手掌组件，所述手掌组件转动连接有中指连接件、食指连接件和无名指连接件，所述中指连接件通过长度调节组件连接有六件胸导联件，所述食指连接件通过所述长度调节组件连接有两件上肢导联件，所述无名指连接件通过所述长度调节组件连接有两件下肢导联件，六件所述胸导联件、两件上肢导联件和两件下肢导联件均连接有感应电极，每一件所述感应电极通过独立的导联线与所述心电图机连接，且所述导联线依次穿设于机械臂组、中指连接件和/或食指连接件和/或无名指连接件、长度调节组件、胸导联件和/或上肢导联件和/或下肢导联件。

4、进一步地，所述手掌组件包括调节基体，所述调节基体开设有槽，所述调节基体的内侧固定连接有固定齿圈，所述调节基体的内侧转动连接有主动太阳齿轮，所述主动太阳齿轮外啮合有第一从动行星齿轮和第二从动行星齿轮，且所述第一从动行星齿轮和第二从动行星齿轮均与所述固定齿圈内啮合；所述中指连接件与所述主动太阳齿轮同轴固定连接，所述食指连接件与所述第一从动行星齿轮同轴固定连接，所述无名指连接件与所述第二从动行星齿轮同轴固定连接，且所述中指连接件、食指连接件和无名指连接件均滑动穿设于所述槽。

5、进一步地，所述主动太阳齿轮固定连接有设于所述调节基体外侧的调节把手。

6、进一步地，所述第一从动行星齿轮和第二从动行星齿轮以所述中指连接件的竖直中心平面为基准面镜像对称设置。

7、进一步地，六件所述胸导联件之间、两件上肢导联件之间和两件下肢导联件之间均通过导联杆和阻尼轴连接，所述感应电极连接在所述导联杆的下侧。

8、进一步地，所述导联杆为伸缩杆。

9、进一步地，所述基板的下侧连接有用于所述心电测量装置转运的支撑转运组件，所述支撑转运组件的下侧连接有若干万向轮组合。

10、进一步地，所述基板与支撑转运组件之间连接有调节所述基板水平高度的高度调节组件，所述高度调节组件为按压式调节气缸。

11、进一步地，所述长度调节组件包括左外螺纹筒、内螺纹套筒和右外螺纹筒，所述左外螺纹筒的左端与所述中指连接件和/或食指连接件和/或无名指连接件固定连接，所述右外螺纹筒的右端与所述胸导联件和/或上肢导联件和/或下肢导联件固定连接；所述左外螺纹筒和右外螺纹筒的外螺纹旋向相反，且所述左外螺纹筒的右端和所述右外螺纹筒的左端均通过螺纹与所述内螺纹套筒的左右两端连接。

12、进一步地，所述机械臂组至少包括三组运动关节，所述机械臂基体通过控制所述机械臂组的运行实现手掌组件在x轴、y轴和z轴三个方向的运动。

13、技术方案的原理及有益效果是：

14、1、本发明提供的一种新型心电测量装置，通过机械臂组连接手掌组件，手掌组件转动连接中指连接件、食指连接件和无名指连接件，中指连接件通过长度调节组件连接六件胸导联件，食指连接件通过长度调节组件连接两件上肢导联件，无名指连接件通过长度调节组件连接两件下肢导联件，且六件胸导联件、两件上肢导联件和两件下肢导联件均连接有感应电极。在采集患者的心电信号时，利用机械臂基体和长度调节组件调节各导联件的位置，使得感应电极与患者的身体表面接触，启动心电图机实现对患者心电信号的采集。在采集心电信号的过程中，感应电极与患者身体表面仅直接接触，可以有效的避免给患者带来不必要的皮下损伤，避免给患者带来不舒适体验；通过中指连接件、食指连接件和无名指连接件对不同区域感应电极进行整理分类，并且利用胸导联件、上肢导联件和下肢导联件连接感应电极，对患者进行心电信号采集时，可快速且准确安置完成心电图采集，减少患者等待时间，提升救治时间；连接心电图机和感应电极的导联线设于传动组件(机械臂组、中指连接件和/或食指连接件和/或无名指连接件、长度调节组件、胸导联件和/或上肢导联件和/或下肢导联件)的内侧，在使用心电测量装置的过程中不存在电极导线杂乱、不便于收纳的问题，还可以有效的避免导联线打结或断裂，延长仪器设备使用寿命，减少支出；

15、2、本发明提供的一种新型心电测量装置，在手掌组件的调节基体内连接固定齿圈、主动太阳齿轮、第一从动行星齿轮和第二从动行星齿轮，中指连接件、食指连接件和无名指连接件分别与主动太阳齿轮、第一从动行星齿轮和第二从动行星齿轮连接，且将第一从动行星齿轮和第二从动行星齿轮与主动太阳齿轮外啮合，第一从动行星齿轮和第二从动行星齿轮同时还与固定齿圈内啮合，转动主动太阳齿轮，使得第一从动行星齿轮和第二从动行星齿轮以主动太阳齿轮的旋转中心为中心沿着相反的方向旋转，即通过旋转主动太阳齿轮，即可高效、平稳且准确地调节中指连接件、食指连接件和无名指连接件三件连接件的相对位置(夹角)关系，中指连接件、食指连接件和无名指连接件滑动穿设于槽，使得在调节过程中，槽对中指连接件、食指连接件和无名指连接件进行导向和限位，进一步提高调节的平稳性；主动太阳齿轮在调节基体的外侧固定连接调节把手，进一步提高调节便捷性；将第一从动行星齿轮和第二从动行星齿轮以中指连接件的竖直中心平面为基准面镜像对称设置，在调节的过程中，便于简单、直观的知晓中指连接件、食指连接件和无名指连接件三者之间的相对角度关系；

16、3、本发明提供的一种新型心电测量装置，六件胸导联件之间、两件上肢导联件之间和两件下肢导联件之间均通过导联杆和阻尼轴连接，调节各个导联杆的位置/角度便捷，且功能可靠、稳定性好，将感应电极连接在导联杆的下侧，进一步提高感应电极与患者身体表面的接触效果好，提高采集心电信号数据的可靠性；导联杆选用伸缩杆，进一步提高各个感应电极相对位置调节的便捷性和准确性；

17、4、本发明提供的一种新型心电测量装置，在基板的下侧连接支撑转运组件，便于对整个心电测量装置的转运，高度调节组件调节整个心电测量装置的高度；选择至少三组运动关节的机械臂组，进一步提高整个心电测量装置的适用性及适用范围；

18、5、本发明提供的一种新型心电测量装置，长度调节组件采用内螺纹套筒的两端分别通过螺纹连接左外螺纹筒和右外螺纹筒的结构，转动内螺纹套筒使得左外螺纹筒和右外螺纹筒相向运动(相互远离/靠近)，从而实现对整个组件长度的调节，其结构简单，调节方便、快捷。
