一种快速组装拆分式高压氧舱及其组装拆分的方法与流程

本发明涉及舱室装配，特别是涉及一种快速组装拆分式高压氧舱及其组装拆分的方法。

背景技术：

1、目前社会生活节奏越来越快，很多人们身体都处于亚健康状态，为了缓解一些亚健康症状，人们会选择使用高压氧舱进行吸氧操作，通过提高血液中的氧含量，从而达到辅助治疗疾病的物理目的。

2、目前使用的氧舱功能比较单一，基本是在室内使用，通过输送管道把外部制氧机生成的氧气输送到氧舱，这样就限制了氧舱的使用环境，同时，现有的舱体基本上是整体式结构，导致运输装配不便，不能快速进行组装。

技术实现思路

1、本发明所要解决的技术问题是：现有氧舱使用环境单一，且舱体装配和运输不便的问题。

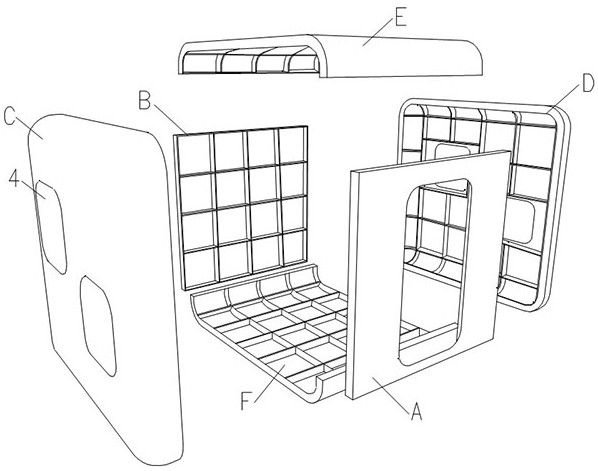

2、为解决上述技术问题，本发明提供的一种技术方案是：一种快速组装拆分式高压氧舱，包括舱体，其特征是：所述舱体包括框架和墙板，所述框架为六个，且每个所述框架的外侧均通过所述墙板进行覆盖依次形成门板、背板、左侧板、右侧板、顶板和底板，所述顶板和底板为u形结构，所述门板和背板为矩形结构，所述左侧板和右侧板为弧形结构，所述框架外侧边缘设置有连接孔或磁吸装置两者其中之一，所述门板、背板、左侧板、右侧板、顶板和底板之间通过贯穿连接孔内的连接螺栓或通过磁吸装置进行可拆卸连接形成舱室两种方式的其中之一，所述门板上设置有出入门，所述左侧板和/或右侧板上设置有窗户，至少两个隔板设置在所述舱室内，把所述舱室分割成设备间和休息间，所述设备间处的所述墙板上设置有与外界连通的线孔，所述设备间内设置有制氧机，且所述制氧机的氧气出口通过输气管道与所述休息间连通。

3、进一步的，所述磁吸装置为永磁吸盘或电永磁吸盘。

4、进一步的，相邻两个所述框架之间设置有密封垫。

5、进一步的，所述舱室内壁设置有装饰扣板并在连接处进行密封处理，且所述设备间内设置有用于控制制氧机进行启停的控制面板。

6、进一步的，隔板上设置有进出所述设备间的检修门。

7、为解决上述技术问题，本发明提供的另一种技术方案是：根据上述高压氧舱的一种快速组装拆分式高压氧舱的拆装方法，其特征在于，组装方法:给所述门板、背板、左侧板、右侧板、顶板和底板的电永磁吸盘通上电，并使相邻两个框架上的磁极相反，产生吸引力，通过磁吸力将6块板组装成为舱室，通过人工调整框架与框架之间的位置，使其达到所需的位置，然后加大电永磁吸盘.上的电流电压，使其牢固固定:拆分方法:减小电永磁吸盘上的电流电压，相邻两个框架，上的磁力减弱，导致相邻两个框架，上的磁吸引力减弱，通过人工将舱室分拆成6块板,所述6块板为门板、背板、左侧板、右侧板、顶板和底板。

8、本发明的有益效果为：

9、1、本申请在现有舱室的基础上融合制氧机，实现氧舱室内室外任何场景的使用，同时还对舱体的结构进行改进，通过连接螺栓能够直接完成装配，拆装方便，便于进行运输。

10、2、本申请中控制面板为制氧机的控制面板，只是通过加长连接线后装配到休息间内，通过控制面板实现制氧机的制氧操作，且产生的氧气通过管道输送送到休息间，由于休息间内壁设置有装饰扣板并在连接处进行密封处理，使休息间形成高压环境，从而保证高压氧舱的使用效果。

11、3、本申请相邻两个所述框架之间设置有密封垫，能够防水的同时还防止气体的泄露，与进行密封处理后的装饰扣板进行配合，减少氧气的泄漏量，保证高压氧舱的使用效果。

12、4、本申请顶板和底板为u形结构，所述门板和背板为矩形结构，所述左侧板和右侧板为弧形结构，从而在进行组装时墙板与框架为一体结构，一次安装完成框架和墙板的同时组装，提高工作效率，且u形结构、矩形结构和弧形结构保证连接面处于平面状态，便于连接提高连接密封性，还使舱室外观看起来比较圆润，提升美观度。

13、为了让本发明的上述和其他目的、特征和优点更能明显易懂，下文特举较佳实施例，并配合所附图示，做详细说明如下。

1.一种快速组装拆分式高压氧舱，包括舱体，其特征是：所述舱体包括框架和墙板，所述框架为六个，且每个所述框架的外侧均通过所述墙板进行覆盖依次形成门板、背板、左侧板、右侧板、顶板和底板，所述顶板和底板为u形结构，所述门板和背板为矩形结构，所述左侧板和右侧板为弧形结构，所述框架外侧边缘设置有连接孔或磁吸装置两者其中之一，所述门板、背板、左侧板、右侧板、顶板和底板之间通过贯穿连接孔内的连接螺栓或通过磁吸装置进行可拆卸连接形成舱室两种方式的其中之一，所述门板上设置有出入门，所述左侧板和/或右侧板上设置有窗户，至少两个隔板设置在所述舱室内，把所述舱室分割成设备间和休息间，所述设备间处的所述墙板上设置有与外界连通的线孔，所述设备间内设置有制氧机，且所述制氧机的氧气出口通过输气管道与所述休息间连通。

2.根据权利要求1所述的一种快速组装拆分式高压氧舱，其特征是：所述磁吸装置为永磁吸盘或电永磁吸盘。

3.根据权利要求1所述的一种快速组装拆分式高压氧舱，其特征是：相邻两个所述框架之间设置有密封垫。

4.根据权利要求1所述的一种快速组装拆分式高压氧舱，其特征是：所述舱室内壁设置有装饰扣板并在连接处进行密封处理，且所述设备间内设置有用于控制制氧机进行启停的控制面板。

5.根据权利要求1所述的一种快速组装拆分式高压氧舱，其特征是：隔板上设置有进出所述设备间的检修门。

6.根据权利要求1所述的一种快速组装拆分式高压氧舱的拆装方法，其特征在于，组装方法:给所述门板、背板、左侧板、右侧板、顶板和底板的电永磁吸盘通上电，并使相邻两个框架上的磁极相反，产生吸引力，通过磁吸力将6块板组装成为舱室，通过人工调整框架与框架之间的位置，使其达到所需的位置，然后加大电永磁吸盘.上的电流电压，使其牢固固定:拆分方法:减小电永磁吸盘上的电流电压，相邻两个框架，上的磁力减弱，导致相邻两个框架，上的磁吸引力减弱，通过人工将舱室分拆成6块板,所述6块板为门板、背板、左侧板、右侧板、顶板和底板。
