一种具有振动调节功能的胃肠道动力介入智能治疗装置的制作方法

本发明涉及医疗装置，具体是一种具有振动调节功能的胃肠道动力介入智能治疗装置。

背景技术：

1、功能性胃肠道疾病（fgids）是一类常见的疾病，其中功能性消化不良、肠易激综合征和功能性便秘等疾病具有较高的发病率，现阶段对于功能性胃肠道疾病的治疗多为药物治疗，但药物治疗存在一定的耐受性和依赖性，部分药物还会产生副作用，使得患者身心疲惫，随着科技的进步，开发出了一种电子振动胶囊，吞服后可在胃肠道内振动刺激胃肠道的蠕动，提高胃肠道动力，但当前振动胶囊振动时必须通过外部磁场才能进行控制，不便于调节，通常都是同一频率使用，而不同病人的胃肠道接受程度不一致，容易使得部分病人感到异常疼痛，为此我们需要一种具有振动调节功能的胃肠道动力介入智能治疗装置。

技术实现思路

1、本发明的目的在于提供一种具有振动调节功能的胃肠道动力介入智能治疗装置，以解决现有技术中提出的问题。

2、为实现上述目的，本发明提供如下技术方案：

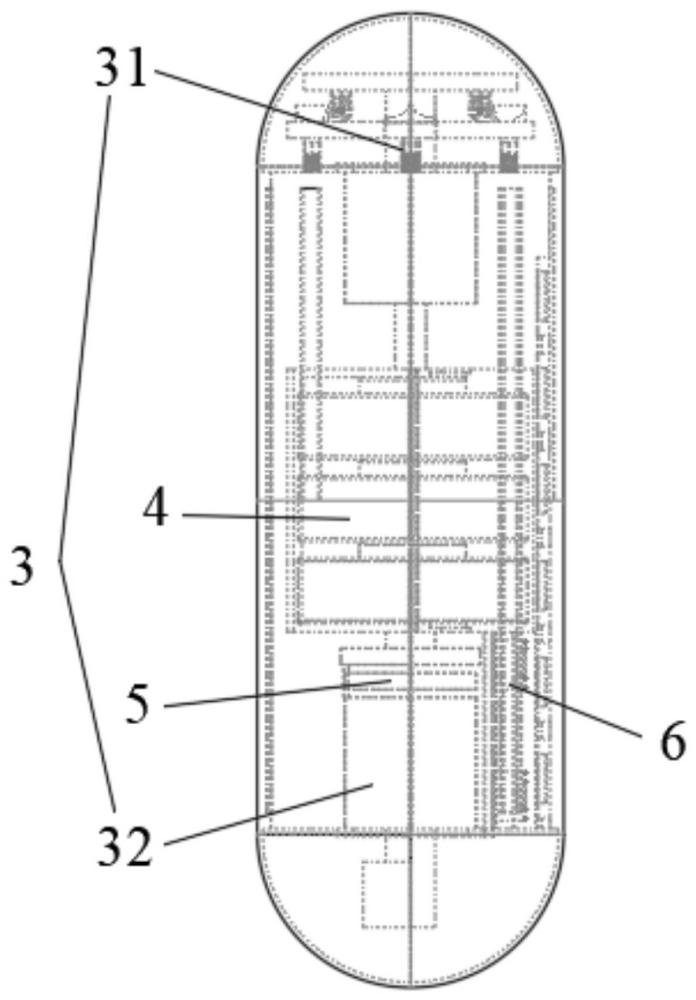

3、智能治疗装置包括壳体、固定座、振动单元、电源模块、无线模块和温控模块，所述固定座和壳体卡接，所述固定座位于壳体内部，所述振动单元和固定座两端固定连接，所述振动单元穿入固定座两端，所述电源模块和固定座固定连接，所述电源模块位于固定座内，所述电源模块位于固定座两端的振动单元之间，所述无线模块和固定座固定连接，所述无线模块位于固定座内，所述无线模块位于电源模块和固定座一端的振动单元之间，所述温控模块和固定座卡接，所述温控模块位于固定座和壳体之间，所述电源模块、无线模块、振动单元串联，所述电源模块、无线模块、温控模块串联。

4、固定座用于固定壳体内的振动单元、电源模块、无线模块和温控模块，本发明工作时，无线模块接受外界信号，控制振动单元的振动的启停和频率、温控模块的加热和制冷，振动单元负责提供轴向振动和径向振动，使得本发明在胃肠道中正常运行移动，刺激胃肠道的蠕动，提高胃肠道动力，温控模块负责控制本发明的温度，使得本发明的温度在人体胃肠道温度能承受的范围内适当提升温度，热敷胃肠道，促进胃肠道的蠕动，必要时也可降低本发明的温度，通过冷热交替来刺激胃肠道，电源模块为振动单元、无线模块和温控模块的运作提供能源。

5、进一步的，壳体分为上壳和下壳，所述上壳和下壳固定连接，所述上壳和下壳的内壁面上均设有卡槽，所述固定座通过卡槽和上壳和下壳卡接。

6、进一步的，固定座内外设置有多个凹槽，所述固定座的一端还设置有多个定位孔柱，所述定位孔柱和振动单元的一部分滑动连接，所述固定座表面设置有卡条，所述卡条的长度等于上壳和下壳一条卡槽的总长，所述固定座卡条插入上壳和下壳的卡槽内，所述固定座被上壳和下壳卡接。

7、固定座设置定位孔柱和卡条，且内外设置多个凹槽，使得整体智能治疗装置的安装更加便捷快速，同时保障了内部结构的稳固。

8、进一步的，振动单元包括轴向振动模块和径向振动模块，所述轴向振动模块插入固定座一端，所述轴向振动模块和固定座固定连接，所述轴向振动模块、电源模块、无线模块串联，所述径向振动模块插入固定座另一端，所述径向振动模块和固定座固定连接，所述径向振动模块、电源模块、无线模块串联。

9、轴向振动模块负责提供轴向的振动，让智能治疗装置在胃肠道内更加容易前进，防止被胃肠道内的异物堵住，径向振动模块负责提供径向的振动，更好的去刺激胃肠道蠕动，提高胃肠道动力。

10、进一步的，轴向振动模块包括转动电机、弹簧、振动座和转盘，所述转动电机插入固定座一端，所述转动电机和固定座固定连接，所述转动电机、电源模块、无线模块串联，所述转动电机的转子穿过振动座和转盘固定连接，所述振动座上端面设置有多个凸块，多个所述凸块位于振动座的一个同心圆上，多个所述凸块上端面一端和振动座上端面相接，多个所述凸块上端面另一端和振动座上端面不相接，所述振动座的下端面设置有定位柱，所述定位柱插入固定座一端的定位孔柱，所述定位柱和定位孔柱滑动连接，所述弹簧位于定位孔柱内，所述弹簧一端和定位柱固定连接，所述弹簧另一端和定位孔柱固定连接，所述转盘底端设置有多个万向轮，多个所述万向轮抵住振动座上端面，多个所述万向轮的行走路径在多个凸块所在的圆上，所述径向振动模块为振动马达，所述振动马达插入固定座一端，所述振动马达和固定座固定连接，所述振动马达转子端穿出固定座，所述振动马达、电源模块、无线模块串联。

11、转动电机带动转盘，转盘底部的万向轮在振动座上端面滚动，当万向轮滚动到凸块处时，随着万向轮开始滚上凸块，振动座被下压，定位柱和定位孔柱之间的弹簧被压缩，当万向轮滚到凸块尽头时开始下落，同时弹簧回弹，使得振动座复位撞击万向轮，实现轴向振动，转动电机和振动马达和无线模块连接，无线模块可以控制转动电机和振动马达的转速，从而控制智能治疗装置轴向和径向的振动频率。

12、进一步的，电源模块包括纽扣电池、电池座和磁性开关，多块所述纽扣电池卡接在电池座内，所述电池座卡接在固定座的内部凹槽内，所述电池座一端分别和振动马达、转动电机电连接，所述电池座另一端和磁性开关一端电连接，所述磁性开关另一端和无线模块电连接，所述磁性开关为常闭开关。

13、磁性开关为常闭开关，当智能治疗装置为使用时，放置在磁盒中，此时磁性开关在磁力作用下断开，起到节约电池电量的作用。

14、进一步的，无线模块包括控制板和天线,所述控制板卡接在固定座的内部凹槽内，所述控制板和磁性开关一端电连接，所述控制板和天线电连接，所述控制板分别和转动电机、温控模块、振动马达电连接。

15、控制板负责控制智能治疗装置轴向和径向振动频率、智能治疗装置温度的高低，天线负责接收和传输信号，与外界控制器联通，实现方便控制调节智能治疗装置的振动频率和温度的功能。

16、进一步的，温控模块包括温度传感器、温控芯片板、制冷片和制热片，所述温控芯片板卡接在固定座内部凹槽内，两个所述温度传感器和温控芯片板焊接连接，两个所述温度传感器位于温控芯片板沿固定座轴向的两端，多个所述制冷片和制热片位于固定座表面的凹槽内，多个所述制冷片和制热片间隔设置，多个所述制冷片和制热片的间隔数量为一，多个所述制冷片和制热片依次串联，多个所述制冷片和制热片串联后的一端和温控芯片板电连接，多个所述制冷片和制热片串联后的另一端和电池座一端电连接，两个所述温度传感器分别朝向一片制冷片和一片制热片。

17、天线接收外界信号，传输给控制板，控制板传输给温控芯片板，温控芯片板根据接收的信号使制冷片和制热片工作，调节智能治疗装置的温度，达到热敷或者冷热交替的效果，刺激胃肠道，温度传感器分别监控制热片和制冷片的温度，防止制热片和制冷片温度异常，能够及时停止制热片和制冷片的工作。

18、进一步的，壳体外设置有润滑涂层。

19、润滑涂层可以减小壳体与胃肠道之间的摩擦力，使得移动时受到的阻力更小，加快智能治疗装置在胃肠道内的移动速度。

20、与现有技术相比，本发明的有益效果是：

21、1、本发明增加了无线模块，能够进行信号的接收和发射，更加便捷的调节振动单元的频率和控制温控模块改变智能治疗装置的温度。

22、2、本发明增加了轴向振动模块，使得智能治疗装置在胃肠道内更易于移动，防止堵塞不能排出体内。

23、3、本发明增加了温控模块，能控制智能治疗装置的温度，在胃肠道能接受得范围内，热敷胃肠道，从而促进胃肠道得蠕动，必要时还可以降低智能治疗装置的温度，通过冷热交替刺激胃肠道。
