锁止件及家具的制作方法

本申请涉及家具领域，具体涉及一种用于限位的锁止件及家具。

背景技术：

1、为了方便运输，一些产品(例如，家具)通常会被拆卸为多个物品，并在目的地进行组装。在相关技术中，通常使用螺钉以及配合打孔的方式来组装此类产品，导致组装和拆卸过程都很繁琐。

2、为了方便组装和拆卸此类产品，出现了一些免工具的快装连接件。然而，使用这些免工具的快装连接件对多个物品进行组装时，可能会出现物品的位置无法锁定的情况。

技术实现思路

1、本申请提供一种用于限位的锁止件和家具，该锁止件可以实现免工具拆卸和对第一物品进行限位，使用该锁止件所组装的家具可以具有更强的稳定性。

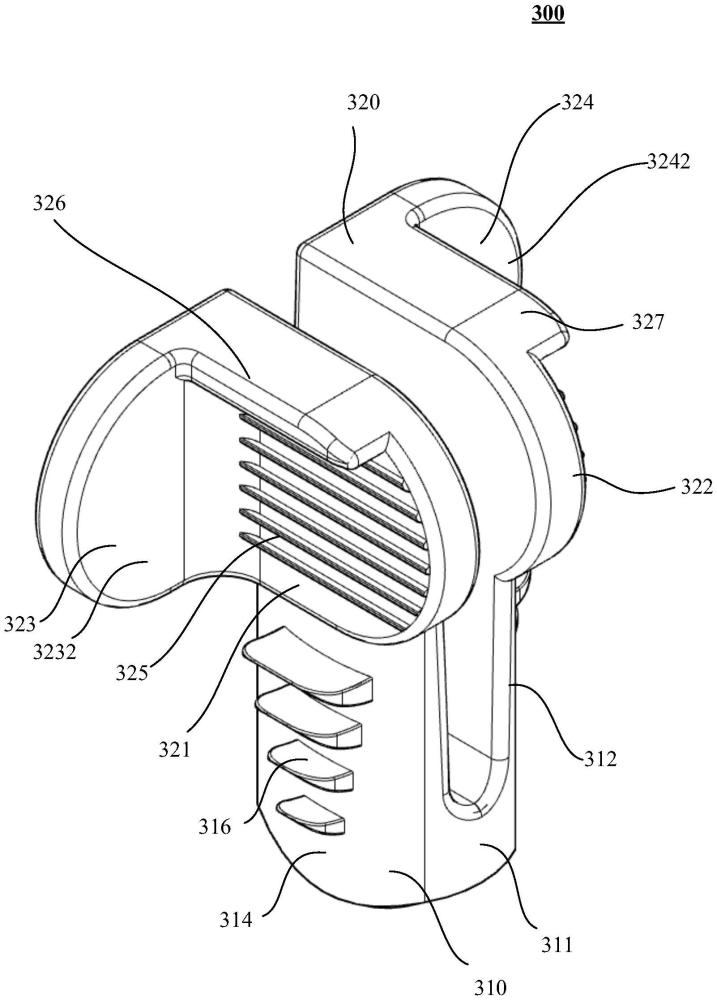

2、第一方面，提供一种用于限位的锁止件，包括：插入部；限位部，包括一对捏持臂且所述一对捏持臂与所述插入部连接，所述一对捏持臂在受压时带动所述插入部以向内收缩态插入第一物品，所述一对捏持臂在被释压时带动所述插入部以向外张开态与第一物品锁紧，其中，所述限位部在与第二物品接触时锁定所述第一物品的位置，所述第一物品与所述第二物品垂直。

3、在一些可能的实现方式中，所述插入部包括第一插入段和第二插入段，所述第二插入段构造为从与所述第一插入段的连接处起向远离所述第一插入段的方向延伸的一对弹力臂，所述一对弹力臂分别与所述一对捏持臂连接。

4、在一些可能的实现方式中，所述限位部还包括一对锁止耳，所述一对锁止耳从所述一对捏持臂的捏持端面向外延伸且所述一对锁止耳分别与所述一对捏持臂的第一端面连接，所述一对锁止耳的朝向所述第二物品的端面用于与所述第二物品接触时锁定所述第二物品的位置，所述第一端面为所述捏持臂的朝向所述第二物品的端面。

5、在一些可能的实现方式中，所述插入部的外壁的第一侧和第二侧均设有防脱齿，所述第一侧为所述一对弹力臂中的一个弹力臂的所在侧，所述第二侧为所述一对弹力臂中的另一个弹力臂的所在侧。

6、在一些可能的实现方式中，所述防脱齿为在第一方向上依次分布的多个防脱齿，所述多个防脱齿的长度尺寸和/或宽度尺寸在所述第一方向上依次增大，所述第一方向为自下向上的方向。

7、在一些可能的实现方式中，所述限位部还包括一对防滑翼，所述一对防滑翼从所述一对捏持臂的捏持端面向外延伸。

8、在一些可能的实现方式中，所述一对防滑翼分别与所述一对捏持臂的第二端面连接，所述第二端面为所述捏持臂的顶部端面或所述捏持端面。

9、在一些可能的实现方式中，所述一对捏持臂和所述一对弹力臂均通过u型槽形成且所述一对捏持臂为背对背设置。

10、在一些可能的实现方式中，所述弹力臂的厚度尺寸在第一方向上逐渐减小，和/或所述捏持臂的厚度尺寸在第一方向上逐渐减小。

11、第二方面，一种家具，第一物品，其上设有允许插入的孔；第二物品，与所述第一物品垂直且所述第一物品能够沿着所述第二物品的法向方向相对于所述第二物品进行滑动；以及如第一方面所述的锁止件，所述锁止件的插入部插入至所述孔中，所述锁止件的限位部与所述第二物品接触时，锁定所述第二物品与所述第一物品的相对位置。

12、本申请实施例提供的用于限位的锁止件，该锁止件可以在免工具的情况下被插入至第一物品中并与第二物品配合以共同对第一物品进行限位，该锁止件不仅可以用于锁定第一物品的位置而且使用便捷，实现了完全的免工具组装或拆卸，使用该锁止件所组装的家具可以具有更强的稳定性。

1.一种用于限位的锁止件，其特征在于，包括：

2.根据权利要求1所述的锁止件，其特征在于，所述插入部包括第一插入段和第二插入段，所述第二插入段构造为从与所述第一插入段的连接处起向远离所述第一插入段的方向延伸的一对弹力臂，所述一对弹力臂分别与所述一对捏持臂连接。

3.根据权利要求1所述的锁止件，其特征在于，所述限位部还包括一对锁止耳，所述一对锁止耳从所述一对捏持臂的捏持端面向外延伸且所述一对锁止耳分别与所述一对捏持臂的第一端面连接，所述一对锁止耳的朝向所述第二物品的端面用于与所述第二物品接触时锁定所述第二物品的位置，所述第一端面为所述捏持臂的朝向所述第二物品的端面。

4.根据权利要求2所述的锁止件，其特征在于，所述插入部的外壁的第一侧和第二侧均设有防脱齿，所述第一侧为所述一对弹力臂中的一个弹力臂的所在侧，所述第二侧为所述一对弹力臂中的另一个弹力臂的所在侧。

5.根据权利要求4所述的锁止件，其特征在于，所述防脱齿为在第一方向上依次分布的多个防脱齿，所述多个防脱齿的长度尺寸和/或宽度尺寸在所述第一方向上依次增大，所述第一方向为自下向上的方向。

6.根据权利要求1所述的锁止件，其特征在于，所述限位部还包括一对防滑翼，所述一对防滑翼从所述一对捏持臂的捏持端面向外延伸。

7.根据权利要求6所述的锁止件，其特征在于，所述一对防滑翼分别与所述一对捏持臂的第二端面连接，所述第二端面为所述捏持臂的顶部端面或所述捏持端面。

8.根据权利要求2所述的锁止件，其特征在于，所述一对捏持臂和所述一对弹力臂均通过u型槽形成且所述一对捏持臂为背对背设置。

9.根据权利要求2所述的锁止件，其特征在于，所述弹力臂的厚度尺寸在第一方向上逐渐减小，和/或所述捏持臂的厚度尺寸在第一方向上逐渐减小。

10.一种家具，其特征在于，包括：
