一种园林废弃物压块前处理装置的制作方法

本发明涉及园林机械，特别是一种园林废弃物压块前处理装置。

背景技术：

1、目前，将枝条、树杆等园林废弃物粉碎后，通常将粉碎后的木屑等材料抽进压缩设备中进行压缩，使其成块。而压缩处理前，需要往木屑等材料中适当加入木素含量低的生物质以提高压缩成型形状的稳定性，如玉米草、麦草等。现有技术中直接向木屑等处理后的木素含量高的园林废弃物中直接加入粉碎后的玉米草等木素含量低的草屑，再输送到后面的压缩设备中进行压缩，对未混合均匀的物料直接进行压缩，压缩处理后各个压块的成型形状不够稳定。

技术实现思路

1、本部分的目的在于概述本发明的实施例的一些方面以及简要介绍一些较佳实施例。在本部分以及本申请的说明书摘要和发明名称中可能会做些简化或省略以避免使本部分、说明书摘要和发明名称的目的模糊，而这种简化或省略不能用于限制本发明的范围。

2、鉴于上述和/或现有的园林废弃物压块前处理装置中存在的问题，提出了本发明。

3、因此，本发明所要解决的问题在于现有技术中压缩处理前多种物料没法混合均匀容易导致压缩处理后压块成型形状不够稳定；本发明能提高木屑和木素含量低的生物质的混合均匀性，为后续压缩处理的稳定成型提供良好的基础；粉碎后的物料能直接输送入前处理组件中进行混合处理，无需人工辅助，省时省力。

4、为解决上述技术问题，本发明提供如下技术方案：一种园林废弃物压块前处理装置，其包括，

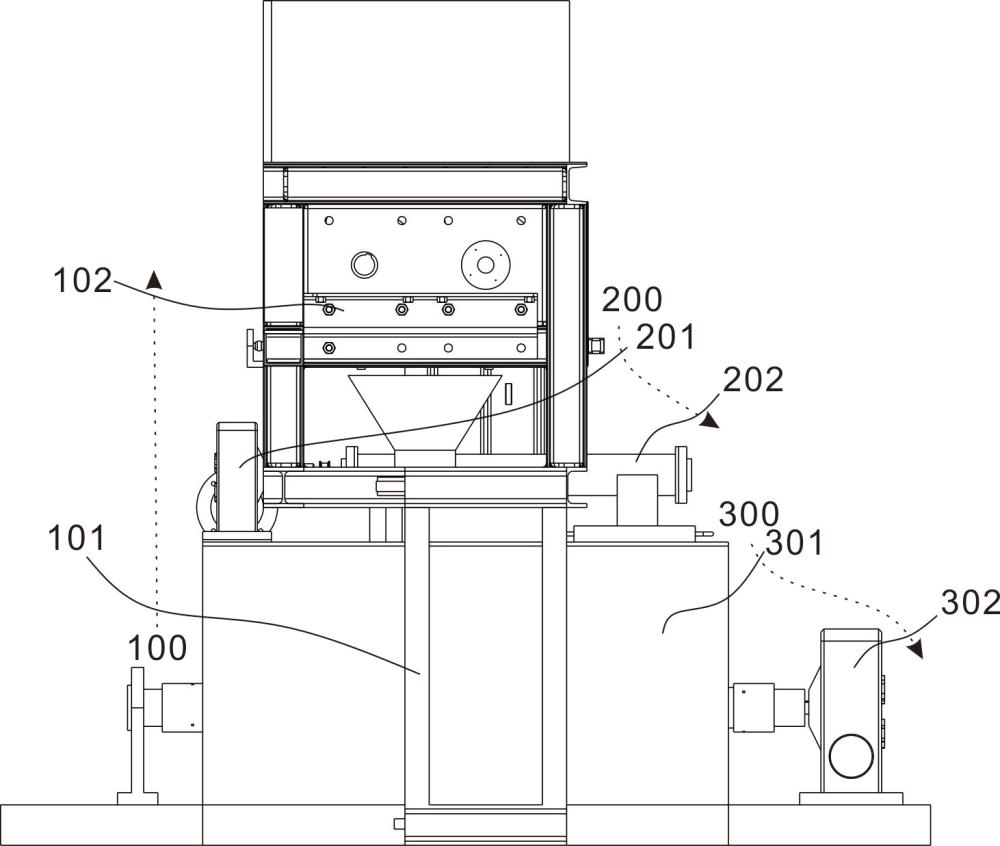

5、主体组件，包括固定架，所述固定架上具有朝上开口的上箱体，所述上箱体的下部开有出料口；

6、出料组件，包括连接在上箱体的出料口下部处的过滤网，所述过滤网上方的上箱体上活动连接有能覆盖过滤网的开合移动板；

7、前处理组件，包括固定连接在固定架上且在上箱体下方的前处理箱体，所述前处理箱体上转动连接有具有中空腔的混合模块，所述混合模块包括两个在左右方向上相对设置的混合套，混合套外周分别排布有若干混合杆。

8、作为本发明中园林废弃物压块前处理装置的一种优选方案，其特征在于：所述出料口左右两侧的上箱体上开有滑动沉槽，上箱体经两个滑动沉槽分别滑动连接有开合移动板，所述开合移动板相向移动后能贴合在一起，贴合在一起的两个开合移动板刚好覆盖过滤网四周的外缘，两个开合移动板相对设置的一侧能分别和出料口的两侧齐平。

9、作为本发明中园林废弃物压块前处理装置的一种优选方案，其特征在于：所述开合移动板下侧设有用于刮掉过滤网上粉屑的刮刷。

10、作为本发明中园林废弃物压块前处理装置的一种优选方案，其特征在于：所述滑动沉槽前后两侧的上箱体上分别开有滑动口，滑动口在前后方向上远离滑动沉槽一侧的上箱体上开有移动沉槽，移动沉槽处的上箱体上滑动连接有至少一个移动螺母，所述开合移动板包括沿着滑动沉槽滑动的第一移动部，第一移动部的前后两侧分别固定有沿着滑动口滑动的第二移动部，第一移动螺母和对应的第二移动部固定连接。

11、作为本发明中园林废弃物压块前处理装置的一种优选方案，其特征在于：两个在左右方向上相对设置的移动沉槽中心处的上箱体上转动连接有转动丝杆，所述移动螺母螺纹连接在转动丝杆上，上箱体在左右方向上的一侧固定连接有驱动电机，驱动电机和其中一个转动丝杆连接，两个转动丝杆在上箱体外的一端分别连接有驱动轮和从动轮，驱动轮经传动带和从动轮连接，驱动轮连接在一个转动丝杆上，从动轮连接在另一个转动丝杆上。

12、作为本发明中园林废弃物压块前处理装置的一种优选方案，其特征在于：所述混合套上均连接有用于提高混合效率的强化模块，所述强化模块包括固定连接在混合套上的第一输料套和第二输料套，第一输料套和第二输料套的轴线和混合套的轴线垂直，第一输料套伸进混合套内的一端转动连接从动锥齿轮轴向方向上的一端，第二输料套相对第一输料套的一端伸进混合套内并转动连接从动锥齿轮轴向方向上的另一端，第一输料套和第二输料套内侧的从动锥齿轮上排布有若干连通口。

13、作为本发明中园林废弃物压块前处理装置的一种优选方案，其特征在于：所述第一输料套在混合套外的一端转动连接有第一输料轴，第一输料轴伸进混合套内的一端和从动锥齿轮固定连接，所述第二输料套在混合套外的一端转动连接有第二输料轴，所述第二输料轴相对第一输料轴的一端伸进混合套内且和从动锥齿轮固定连接，所述从动锥齿轮轴向方向上一端的第一输料轴上排布有若干第一螺旋输料叶片，从动锥齿轮轴向方向上另一端的第二输料轴上排布有若干第二螺旋输料叶片。

14、作为本发明中园林废弃物压块前处理装置的一种优选方案，其特征在于：所述混合套内还转动连接有水平设置的主动轴，所述主动轴上连接有和从动锥齿轮啮合的主动锥齿轮。

15、作为本发明中园林废弃物压块前处理装置的一种优选方案，其特征在于：所述前处理组件还包括固定连接在固定架上的混合电机，所述混合电机上连接有混合输出轴，所述混合输出轴经第一联轴器和对应的一个混合套连接，第一联轴器还和主动轴连接。

16、作为本发明中园林废弃物压块前处理装置的一种优选方案，其特征在于：所述前处理箱体上侧连接有连接板，所述连接板上侧设有输送组件，输送组件包括固定连接在固定架上的输送套，输送套的中心转动连接有输送轴，输送套内的输送轴上排布有若干螺旋叶片，输送套在左右方向上一端朝上的一侧开有进料口，进料口处的输送套上侧固定连接有具有朝上第一进口的进料斗，所述第一进口上端覆盖过滤网，输送套在左右方向上另一端朝下的一侧开有排料口，排料口处的输送套下侧固定连接有排料壳体，连接板上开有和排料壳体位置对应的第二进口，排料口依次经排料壳体和第二进口与前处理箱体的内腔连通；连接板上开有和第二进口间隔设置的第三进口。

17、本发明有益效果为：粉碎后的物料经过过滤网筛分后依次经过第一进口排入输送套内，使输送轴转动，螺旋叶片将木屑往排料口所在方向输送，木屑经排料口排到下方的前处理箱体内，其它木素含量低的生物质经过第三进口进入前处理箱体内，使混合套转动，混合杆搅拌物料，将多种物料混合均匀；混合套转动时，主动轴在混合套内也同步转动，主动轴经主动锥齿轮带动从动锥齿轮转动，从动锥齿轮带动第一输料轴和第二输料轴转动，第一输料套外的物料经过第一螺旋输料叶片往第二输料套所在方向输送，或者调节主动轴的转动方向，使第二输料套外的物料经过第二螺旋输料叶片往第一输料套所在方向输送，实现混合套上下方物料的相互传送，进一步提高混合效果和混合效率，为压缩处理打下良好的基础，有利于提高压缩处理后压块成型形状的稳定性；可应用于对粉碎后园林废弃物进行压缩处理的准备工作中。

1.一种园林废弃物压块前处理装置，其特征在于：包括，

2.如权利要求1所述的园林废弃物压块前处理装置，其特征在于：所述出料口左右两侧的上箱体(102)上开有滑动沉槽(102a)，上箱体(102)经两个滑动沉槽(102a)分别滑动连接有开合移动板(408)，所述开合移动板(408)相向移动后能贴合在一起，贴合在一起的两个开合移动板(408)刚好覆盖过滤网(405)四周的外缘，两个开合移动板(408)相对设置的一侧能分别和出料口的两侧齐平。

3.如权利要求2所述的园林废弃物压块前处理装置，其特征在于：所述开合移动板(408)下侧设有用于刮掉过滤网(405)上粉屑的刮刷(408a)。

4.如权利要求2所述的园林废弃物压块前处理装置，其特征在于：所述滑动沉槽(102a)前后两侧的上箱体(102)上分别开有滑动口(102b)，滑动口(102b)在前后方向上远离滑动沉槽(102a)一侧的上箱体(102)上开有移动沉槽，移动沉槽处的上箱体(102)上滑动连接有至少一个移动螺母(404)，所述开合移动板(408)包括沿着滑动沉槽(102a)滑动的第一移动部(408b)，第一移动部(408b)的前后两侧分别固定有沿着滑动口(102b)滑动的第二移动部(408c)，第一移动螺母(404)和对应的第二移动部(408c)固定连接。

5.如权利要求4所述的园林废弃物压块前处理装置，其特征在于：两个在左右方向上相对设置的移动沉槽中心处的上箱体(102)上转动连接有转动丝杆，所述移动螺母(404)螺纹连接在转动丝杆上，上箱体(102)在左右方向上的一侧固定连接有驱动电机(407)，驱动电机(407)和其中一个转动丝杆连接，两个转动丝杆在上箱体(102)外的一端分别连接有驱动轮(401)和从动轮(402)，驱动轮(401)经传动带(403)和从动轮(402)连接，驱动轮(401)连接在一个转动丝杆上，从动轮(402)连接在另一个转动丝杆上。

6.如权利要求1所述的园林废弃物压块前处理装置，其特征在于：所述混合套(304)上均连接有用于提高混合效率的强化模块，所述强化模块包括固定连接在混合套(304)上的第一输料套(307)和第二输料套(305)，第一输料套(307)和第二输料套(305)的轴线和混合套(304)的轴线垂直，第一输料套(307)伸进混合套(304)内的一端转动连接从动锥齿轮(313)轴向方向上的一端，第二输料套(305)相对第一输料套(307)的一端伸进混合套(304)内并转动连接从动锥齿轮(313)轴向方向上的另一端，第一输料套(307)和第二输料套(305)内侧的从动锥齿轮(313)上排布有若干连通口(316b)。

7.如权利要求6所述的园林废弃物压块前处理装置，其特征在于：所述第一输料套(307)在混合套(304)外的一端转动连接有第一输料轴(314)，第一输料轴(314)伸进混合套(304)内的一端和从动锥齿轮(313)固定连接，所述第二输料套(305)在混合套(304)外的一端转动连接有第二输料轴(311)，所述第二输料轴(311)相对第一输料轴(314)的一端伸进混合套(304)内且和从动锥齿轮(313)固定连接，所述从动锥齿轮(313)轴向方向上一端的第一输料轴(314)上排布有若干第一螺旋输料叶片(320)，从动锥齿轮(313)轴向方向上另一端的第二输料轴(311)上排布有若干第二螺旋输料叶片(321)。

8.如权利要求7所述的园林废弃物压块前处理装置，其特征在于：所述混合套(304)内还转动连接有水平设置的主动轴(310)，所述主动轴(310)上连接有和从动锥齿轮(313)啮合的主动锥齿轮。

9.如权利要求8所述的园林废弃物压块前处理装置，其特征在于：所述前处理组件(300)还包括固定连接在固定架(101)上的混合电机(302)，所述混合电机(302)上连接有混合输出轴，所述混合输出轴经第一联轴器(309)和对应的一个混合套(304)连接，第一联轴器(309)还和主动轴(310)连接。

10.如权利要求1～9任一项所述的园林废弃物压块前处理装置，其特征在于：所述前处理箱体(301)上侧连接有连接板(308)，所述连接板(308)上侧设有输送组件(200)，输送组件(200)包括固定连接在固定架(101)上的输送套(202)，输送套(202)的中心转动连接有输送轴，输送套(202)内的输送轴上排布有若干螺旋叶片，输送套(202)在左右方向上一端朝上的一侧开有进料口(202b)，进料口(202b)处的输送套(202)上侧固定连接有具有朝上第一进口(203a)的进料斗(203)，所述第一进口(203a)上端覆盖过滤网(405)，输送套(202)在左右方向上另一端朝下的一侧开有排料口(202a)，排料口(202a)处的输送套(202)下侧固定连接有排料壳体(204)，连接板(308)上开有和排料壳体(204)位置对应的第二进口(301a)，排料口(202a)依次经排料壳体(204)和第二进口(301a)与前处理箱体(301)的内腔连通；连接板(308)上开有和第二进口(301a)间隔设置的第三进口。
