一种带有防尘罩的球笼式万向节的制作方法

本申请涉及汽车零部件，特别涉及一种带有防尘罩的球笼式万向节。

背景技术：

1、球笼式万向节，也称为球笼式等速万向节，是汽车传动系统中的重要部件，尤其在现代汽车的前驱动桥中广泛应用。其能够通过内部的球形滚道和钢球，实现在多个方向上的等速传动。

2、防尘罩是球笼式万向节中的一个关键部件，其主要作用在于防止灰尘进入球笼内以及防止球笼内的润滑油流出。通常，防尘罩的两端分别与主动轴和从动轴进行固定，以保证防尘效果。

3、但是，在实际使用中，主动轴和从动轴之间存在一定角度，在极端行驶工况下，主动轴和从动轴易产生不同步转动，且防尘罩的两端与主动轴和从动轴是分别固定的，因此会对防尘罩进行牵拉，而导致防尘罩扭曲变形和疲劳破损。

4、而防尘罩一旦破损，会导致外界的水与沙粒等杂物进入球笼式万向节内球笼，进而引发球笼的异常磨损和间隙增大，严重时甚至会导致球笼断裂，影响车辆的正常行驶。

技术实现思路

1、本申请实施例提供一种带有防尘罩的球笼式万向节，以解决相关技术中，防尘罩的两端分别与主动轴和从动轴固定，导致的在不良行驶工况下，容易对防尘罩进行牵拉，而导致防尘罩扭曲变形和疲劳破损的问题。

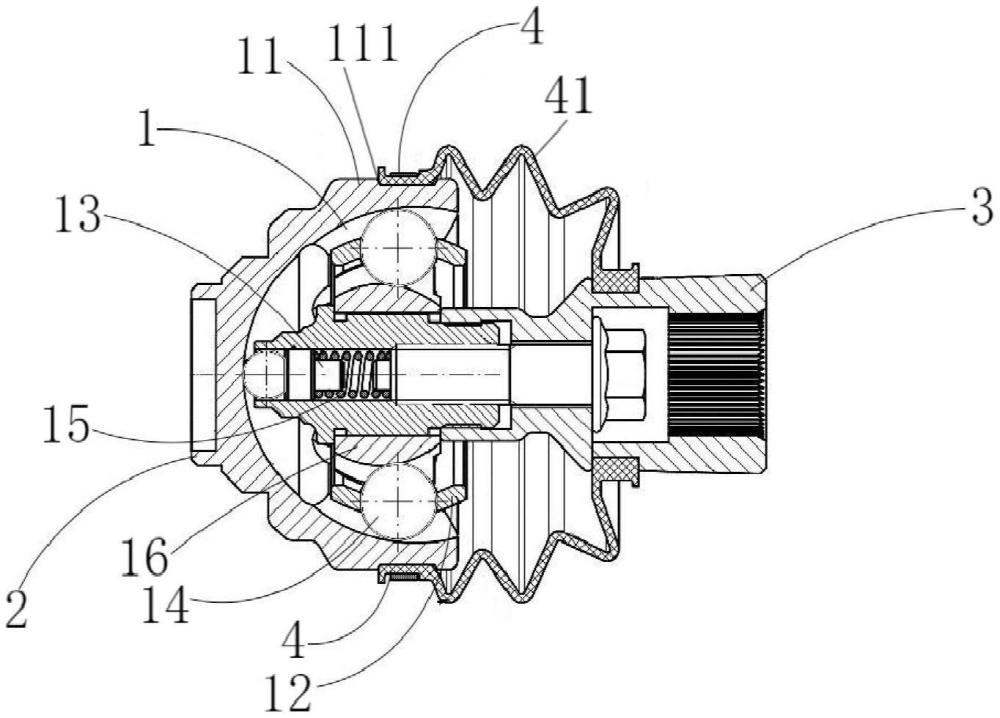

2、本申请实施例提供了一种带有防尘罩的球笼式万向节，包括：

3、球笼式万向节本体，所述球笼式万向节本体连接于主动轴和从动轴之间，其包括连接于从动轴的钟形壳，在所述钟形壳外壁设置有环形槽；

4、防尘罩组件，所述防尘罩组件包括防尘罩本体，所述防尘罩本体的一端为固定端且与主动轴连接，另一端为活动端，所述活动端设有与钟形壳的环形槽转动连接的内滑环。

5、在一些实施例中，所述内滑环内壁沿周向间隔设置有多个凸块，所述环形槽上沿周向间隔设置有多个用于容置所述凸块的凹坑，且所述凸块可在所述凹坑内进行滑移。

6、在一些实施例中，所述内滑环为箍带，所述箍带呈中空的圆柱形结构。

7、在一些实施例中，所述防尘罩组件还包括外箍带，所述外箍带周向设置于所述防尘罩本体外壁，其用于将所述箍带和所述防尘罩本体固定为一体。

8、在一些实施例中，所述环形槽上沿周向间隔设置有凸出的凸起件，所述内滑环内壁沿周向间隔设置有多个凸块，且相邻两个所述凸起件之间形成有用于容置所述凸块的容置空间，所述凸块可在所述容置空间内进行滑移。

9、在一些实施例中，所述主动轴与所述防尘罩本体远离所述钟形壳的一端通过卡箍进行固定。

10、在一些实施例中，所述凸块的截面呈锥形。

11、在一些实施例中，所述凹坑四周边缘处设置有弧形倒角。

12、在一些实施例中，所述球笼式万向节本体还包括设置于所述钟形壳内的球笼和钢球座，以及滚动连接于所述球笼和所述钢球座之间的多个钢球。

13、在一些实施例中，所述球笼式万向节本体内设置有压缩弹簧，所述压缩弹簧顶触于所述钢球座。

14、本申请提供的技术方案带来的有益效果包括：

15、本申请实施例提供了一种带有防尘罩的球笼式万向节，其包括球笼式万向节本体和防尘罩组件，所述球笼式万向节本体连接于主动轴和从动轴之间，其包括连接于从动轴的钟形壳，在所述钟形壳外壁设置有环形槽；所述防尘罩组件包括防尘罩本体，所述防尘罩本体的一端为固定端且与主动轴连接，另一端为活动端，所述活动端设有与钟形壳的环形槽转动连接的内滑环。

16、在实际使用中，球笼式万向节本体是整个装置的主体部分，连接于主动轴和从动轴之间，实现多方向上的等速传动。钟形壳是球笼式万向节本体的一部分，与从动轴连接。钟形壳外壁设置有环形槽，用于与防尘罩组件的活动端连接。防尘罩组件主要作用是防止灰尘进入球笼内以及防止球笼内的润滑油流出，其包括防尘罩本体，防尘罩本体的一端为固定端，与主动轴连接；另一端为活动端，设有内滑环。内滑环与钟形壳的环形槽转动连接，从而允许防尘罩在活动端有一定的自由度，以适应主动轴和从动轴之间的角度变化。防尘罩的两端并非是与主动轴和从动轴完全固定的，而是在防尘罩本体与钟形壳的一侧为活动连接，如此，即使在不良行驶工况下，主动轴和从动轴产生了不同步转动，防尘罩本体的两端也不会被分别牵拉，而是一端完全固定，另一端有一定的自由活动量，来适应不良行驶工况的整体机构的情况，从而能够避免对防尘罩本体进行牵拉，进而能够避免防尘罩本体出现扭曲变形和疲劳破损。
