一种采煤机机载高压荷电喷雾高效降尘装置的制作方法

本发明属于采矿冲洗，尤其是涉及一种采煤机机载高压荷电喷雾高效降尘装置。

背景技术：

1、在采煤机的工作过程中，由于采煤机截割部持续不断地工作，受到摩擦阻力等影响，截割部会产生大量的热量，且由于煤料被切割分离，会同时产生非常多的粉尘，通过在采煤的过程中，同步对截割部进行冲洗，不仅可以对采煤机截割部进行降温，而且可以防止煤粉飞扬。

2、目前，为了提高对采煤时冲洗降尘的效果，部分采煤机上还会增加高压电场结构，利用高压电场结构使喷出的水液携带电荷，通过带电荷的水液，能够提高降尘效果，从而可以提高对冲洗水液的利用率，如专利公开号为cn2374640y公开的采煤机机载高压荷电喷雾高效降尘装置；

3、现有的喷水系统的喷水端一般是安装在采煤机的两个截割部处，喷出的水液可以直接与截割刀头接触，从而达到对截割部直接降温和降尘的目的，但是，采煤工作面在进行截割的过程中，会因为截割力、摩擦力使工作面产生振动，振动会导致截割位置周围较为松散的煤料处产生较多的煤尘，由于喷出的水液无法覆盖该位置，从而导致降尘效果较差。

技术实现思路

1、本发明的目的是针对上述问题，提供一种采煤机机载高压荷电喷雾高效降尘装置。

2、为达到上述目的，本发明采用了下列技术方案：一种采煤机机载高压荷电喷雾高效降尘装置，包括安装板，且安装板安装在采煤机截割部机壳的外侧壁，还包括：

3、固定块，设置在所述安装板远离采煤机截割部的一侧，所述固定块的内部设有水腔和气腔，所述采煤机截割部的侧壁安装有旋转调节机构，且旋转调节机构的驱动端与固定块固定连接；

4、电场喷雾单元，套设在所述采煤机截割部的外侧，且电场喷雾单元的进水端与水腔相连通；

5、两个中空吸附板，对称设置在所述固定块的两侧，两个所述中空吸附板的顶部均固定插接有不锈钢软管，两个所述中空吸附板和两个不锈钢软管靠近采煤机截割部一侧的侧壁均开设有多个吸尘孔；

6、支撑单元，与所述固定块固定连接，并对两个不锈钢软管进行支撑；

7、吸气单元，安装在所述固定块的底部，且吸气单元通过气腔与两个中空吸附板相连通；

8、两个检测单元，与吸气单元的吸气端相连通；

9、调节单元，安装在所述电场喷雾单元的喷出端；

10、控制器，安装在所述采煤机截割部的机壳外侧壁，所述调节单元通过控制器根据两个检测单元输出的电信号对电场喷雾单元的喷出端进行调节。

11、优选的，所述电场喷雾单元包括套设在所述采煤机截割部外侧的绝缘弧形板，所述绝缘弧形板的内部开设有空腔，所述空腔的内部固定安装有弧形密封板，所述弧形密封板的侧壁固定插接有多个雾化喷头，所述绝缘弧形板靠近弧形密封板一侧的侧壁与水腔共同固定插接有两个进水管，所述水腔的侧壁固定插接有供水管，所述绝缘弧形板的两个内壁位于弧形密封板远离进水管一侧的位置均固定安装有弧形电极板，且各个雾化喷头喷出的水液均经过两个弧形电极板之间的位置，两个所述弧形电极板与控制器内的高压电源电性连接，所述绝缘弧形板的弧形内侧壁开设有多个倾斜的内喷孔，所述绝缘弧形板的弧形外侧壁开设有多个倾斜的外喷孔。

12、优选的，所述支撑单元包括固定插接在固定块端面的弹性伸缩杆，所述弹性伸缩杆的伸缩端固定安装有升降块，所述弹性伸缩杆远离升降块的一端依次贯穿水腔和气腔并延伸至固定块的下方。

13、优选的，所述吸气单元包括固定安装在固定块底部的气泵，且气泵的吸入端与气腔相连通，所述气腔的侧壁固定插接有两个吸气管，且两个吸气管均通过同侧的检测单元与同侧的中空吸附板的内部相连通，所述气泵与控制器电性连接，所述气泵的输出端安装有提示机构。

14、优选的，两个所述检测单元均包括与两个吸气管相连通的中空柱，所述中空柱远离同侧吸气管的一端均与同侧中空吸附板共同固定插接有连通管，所述中空柱的上侧内壁固定安装有感光电阻器，且中空柱与感光电阻器相对一侧的内壁固定安装有条形灯，所述感光电阻器和条形灯均与控制器电性连接。

15、优选的，所述调节单元包括设置在绝缘弧形板内侧的弧形隔板，所述弧形隔板与绝缘弧形板远离弧形密封板一侧的内壁固定连接，所述绝缘弧形板的侧壁靠近内喷孔的位置固定插接有多个电磁吸杆，所述绝缘弧形板的侧壁靠近外喷孔的位置固定插接有多个电磁推杆，同侧多个所述电磁吸杆的伸缩端共同固定安装有内弧形活塞板，同侧多个所述电磁推杆的伸缩端共同固定安装有外弧形活塞板，所述内弧形活塞板和外弧形活塞板的侧壁均与弧形隔板的侧壁和绝缘弧形板的内壁滑动接触，两个所述感光电阻器均通过控制器与多个电磁推杆和电磁吸杆电性连接。

16、优选的，所述旋转调节机构包括固定安装在安装板侧壁的自锁电机，所述安装板的侧壁转动连接有传动轴，且传动轴的一端与固定块固定连接，所述自锁电机的输出轴与传动轴通过联轴器传动连接，所述自锁电机与控制器电性连接。

17、优选的，所述提示机构包括固定安装在固定块底部的排气箱，所述排气箱的顶部固定插接有气盒，所述气盒与气泵的出气端相连通，所述气盒的侧壁固定插接有锥形管，且锥形管远离气盒的一端安装有气体流量计，所述气盒的侧壁开设有排气孔，且排气孔的内部固定安装有常开电磁阀，所述排气箱的底部固定插接有排气管，所述气体流量计与控制器电性连接，两个所述感光电阻器均通过控制器与常开电磁阀电性连接。

18、与现有的技术相比，一种采煤机机载高压荷电喷雾高效降尘装置的优点在于：

19、1、通过设置的安装板、固定块、水腔和电场喷雾单元的相互配合，能够通过施加高压电场，使喷出的水雾携带电荷，提高降尘效果，且喷出的水液能够对采煤机截割部进行冲洗降温，而通过设置的气腔、中空吸附板、不锈钢软管、吸尘孔和吸气单元的相互配合，则可以在采煤机截割部外侧周围进行煤尘吸附，从而能够将采煤机截割部周围因工作振动而扬起的煤尘快速吸附收集，且可以将未被水液沉降的煤尘吸附收集，通过内侧水雾冲洗和外侧负压吸附相结合的方式，可以大大提高降尘效果。

20、2、通过设置的检测单元，能够对采煤机截割部周围被负压吸附的灰尘量进行检测，并基于该检测结果，配合设置的调节单元，自动调控电场喷雾单元向内侧和向外侧喷出的水液量，从而能够在扬尘较多时，增加喷雾降尘范围，而在扬尘较少时，对采煤机截割部进行充分降温，提高对水液的利用充分性。

21、3、通过设置的提示机构，可以基于检测单元检测的结果，并配合吸气单元排出的气流，自动提醒人员对采煤机截割部进行检修维护保养，确保对采煤机截割部维护保养的及时性。

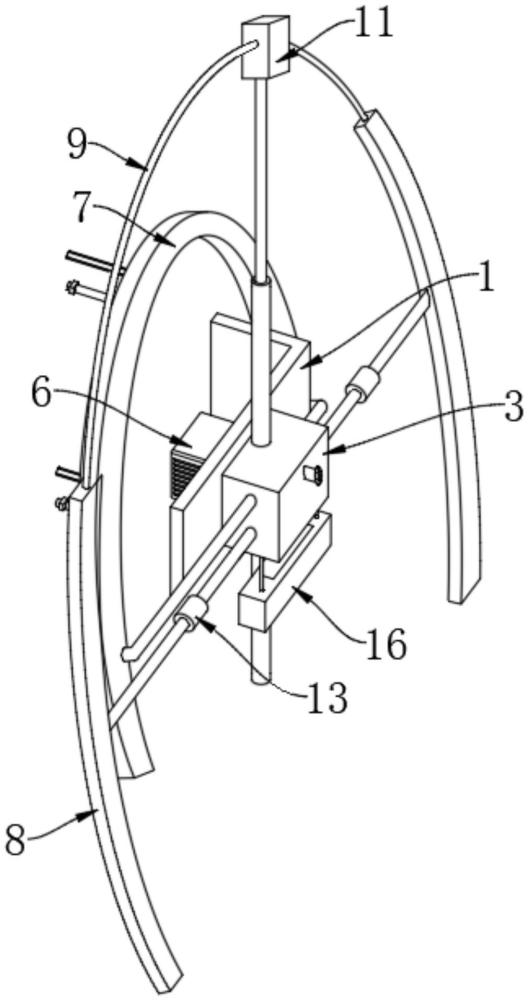

1.一种采煤机机载高压荷电喷雾高效降尘装置，包括安装板(1)，且安装板(1)安装在采煤机截割部(2)机壳的外侧壁，其特征在于，还包括：

2.根据权利要求1所述的一种采煤机机载高压荷电喷雾高效降尘装置，其特征在于，所述电场喷雾单元(7)包括套设在所述采煤机截割部(2)外侧的绝缘弧形板(71)，所述绝缘弧形板(71)的内部开设有空腔(72)，所述空腔(72)的内部固定安装有弧形密封板(73)，所述弧形密封板(73)的侧壁固定插接有多个雾化喷头(74)，所述绝缘弧形板(71)靠近弧形密封板(73)一侧的侧壁与水腔(4)共同固定插接有两个进水管(75)，所述水腔(4)的侧壁固定插接有供水管(76)，所述绝缘弧形板(71)的两个内壁位于弧形密封板(73)远离进水管(75)一侧的位置均固定安装有弧形电极板(77)，且各个雾化喷头(74)喷出的水液均经过两个弧形电极板(77)之间的位置，两个所述弧形电极板(77)与控制器(15)内的高压电源电性连接，所述绝缘弧形板(71)的弧形内侧壁开设有多个倾斜的内喷孔(78)，所述绝缘弧形板(71)的弧形外侧壁开设有多个倾斜的外喷孔(79)。

3.根据权利要求1所述的一种采煤机机载高压荷电喷雾高效降尘装置，其特征在于，所述支撑单元(11)包括固定插接在固定块(3)端面的弹性伸缩杆(111)，所述弹性伸缩杆(111)的伸缩端固定安装有升降块(112)，所述弹性伸缩杆(111)远离升降块(112)的一端依次贯穿水腔(4)和气腔(5)并延伸至固定块(3)的下方。

4.根据权利要求2所述的一种采煤机机载高压荷电喷雾高效降尘装置，其特征在于，所述吸气单元(12)包括固定安装在固定块(3)底部的气泵(121)，且气泵(121)的吸入端与气腔(5)相连通，所述气腔(5)的侧壁固定插接有两个吸气管(122)，且两个吸气管(122)均通过同侧的检测单元(13)与同侧的中空吸附板(8)的内部相连通，所述气泵(121)与控制器(15)电性连接，所述气泵(121)的输出端安装有提示机构(16)。

5.根据权利要求4所述的一种采煤机机载高压荷电喷雾高效降尘装置，其特征在于，两个所述检测单元(13)均包括与两个吸气管(122)相连通的中空柱(131)，所述中空柱(131)远离同侧吸气管(122)的一端均与同侧中空吸附板(8)共同固定插接有连通管(132)，所述中空柱(131)的上侧内壁固定安装有感光电阻器(133)，且中空柱(131)与感光电阻器(133)相对一侧的内壁固定安装有条形灯(134)，所述感光电阻器(133)和条形灯(134)均与控制器(15)电性连接。

6.根据权利要求5所述的一种采煤机机载高压荷电喷雾高效降尘装置，其特征在于，所述调节单元(14)包括设置在绝缘弧形板(71)内侧的弧形隔板(141)，所述弧形隔板(141)与绝缘弧形板(71)远离弧形密封板(73)一侧的内壁固定连接，所述绝缘弧形板(71)的侧壁靠近内喷孔(78)的位置固定插接有多个电磁吸杆(142)，所述绝缘弧形板(71)的侧壁靠近外喷孔(79)的位置固定插接有多个电磁推杆(143)，同侧多个所述电磁吸杆(142)的伸缩端共同固定安装有内弧形活塞板(144)，同侧多个所述电磁推杆(143)的伸缩端共同固定安装有外弧形活塞板(145)，所述内弧形活塞板(144)和外弧形活塞板(145)的侧壁均与弧形隔板(141)的侧壁和绝缘弧形板(71)的内壁滑动接触，两个所述感光电阻器(133)均通过控制器(15)与多个电磁推杆(143)和电磁吸杆(142)电性连接。

7.根据权利要求1所述的一种采煤机机载高压荷电喷雾高效降尘装置，其特征在于，所述旋转调节机构(6)包括固定安装在安装板(1)侧壁的自锁电机(61)，所述安装板(1)的侧壁转动连接有传动轴(62)，且传动轴(62)的一端与固定块(3)固定连接，所述自锁电机(61)的输出轴与传动轴(62)通过联轴器传动连接，所述自锁电机(61)与控制器(15)电性连接。

8.根据权利要求5所述的一种采煤机机载高压荷电喷雾高效降尘装置，其特征在于，所述提示机构(16)包括固定安装在固定块(3)底部的排气箱(161)，所述排气箱(161)的顶部固定插接有气盒(162)，所述气盒(162)与气泵(121)的出气端相连通，所述气盒(162)的侧壁固定插接有锥形管(163)，且锥形管(163)远离气盒(162)的一端安装有气体流量计(164)，所述气盒(162)的侧壁开设有排气孔(165)，且排气孔(165)的内部固定安装有常开电磁阀(166)，所述排气箱(161)的底部固定插接有排气管(167)，所述气体流量计(164)与控制器(15)电性连接，两个所述感光电阻器(133)均通过控制器(15)与常开电磁阀(166)电性连接。
