一种用于黑芝麻食品加工的原料清洗烘干装置及方法与流程

本发明涉及黑芝麻加工，具体是一种用于黑芝麻食品加工的原料清洗烘干装置及方法。

背景技术：

1、黑芝麻，又名胡麻、巨胜、乌麻、油麻等，是芝麻科芝麻属的黑色种子。黑芝麻为一年生草本植物，有补益肝肾、养血益精的功效。关键在于其丰富的营养成分，它富含蛋白质、脂肪（以不饱和脂肪酸为主，如亚油酸、亚麻酸）、糖类、维生素（a、e、b族）及钙、磷、铁等多种矿物质和微量元素。此外，黑芝麻还含有丰富的卵磷脂和芝麻素，这些成分对于健脑益智、抗衰老具有显著作用。此外，黑芝麻还可作为工业原料和家畜的配合蛋白质饲料等。

2、公开号为cn112474566a的专利申请公开了一种黑芝麻加工用多功能淘洗脱水装置，涉及黑芝麻加工领域，该黑芝麻加工用多功能淘洗脱水装置，包括清洗箱，所述清洗箱顶部内侧壁贯穿并滑动连接有过滤网，所述过滤网外侧壁开设有贯穿口，所述清洗箱两侧连接有与过滤网相适配的收紧机构；所述清洗箱一侧依次设有过滤箱、捞洗箱和承接箱。通过清洗箱、过滤网、贯穿口、收紧机构、转移机构、网兜和过滤箱之间的相互配合，将黑芝麻倒入清洗箱内清洗，在不良品黑芝麻漂浮在上表面后，拉动过滤网对不良品进行拦截，再利用转移机构将黑芝麻转移至网兜内，即可快速清洗黑芝麻，减少人力成本，提高清洗效率，又可有效减少黑芝麻中的不良品，操作简单，适宜推广使用。

3、上述公开的黑芝麻淘洗装置的清洗效果一般，清洗手段单一，不能对黑芝麻进行充分冲洗，并且在淘洗完成后不能对水面漂浮的残品芝麻进行统一收集。因此，针对以上现状，迫切需要开发一种用于黑芝麻食品加工的原料清洗烘干装置，以克服当前实际应用中的不足。

技术实现思路

1、本发明的目的在于：为了解决现有的黑芝麻淘洗装置的清洗效果一般，清洗手段单一，不能对黑芝麻进行充分冲洗，并且在淘洗完成后不能对水面漂浮的残品芝麻进行统一收集等问题，提供一种用于黑芝麻食品加工的原料清洗烘干装置及方法。

2、为实现上述目的，本发明的技术方案是：一种用于黑芝麻食品加工的原料清洗烘干装置，包括清洗池，所述清洗池的内部设置有对称的滑杆，所述滑杆的底部安装有固定清洁框，所述滑杆上还滑动设置有运动清洁框，所述固定清洁框和运动清洁框上均设置有多组喷射嘴；所述固定清洁框的中部活动安装有第一曲轴，所述运动清洁框的中部活动安装有第二曲轴，所述第一曲轴和第二曲轴的中部安装有相互啮合的联动齿轮；所述第一曲轴和第二曲轴之间还安装有防护罩，所述防护罩由两组相互连通的啮合腔组成，所述联动齿轮设置在所述防护罩内；所述清洗池的前后两侧外壁上设置有对称的收集槽，所述清洗池的顶部还转动设置有与其配合的旋转轴，所述旋转轴上设置有多组翻斗，所述清洗池的侧面转动设置有相互啮合的下料齿轮，所述下料齿轮通过从动皮带与同侧的所述旋转轴连接。

3、作为本发明再进一步的方案：所述滑杆的顶部还设置有吹拂结构，所述吹拂结构包括多组朝向两侧的风管，所述吹拂结构的顶部还设置有风机。

4、作为本发明再进一步的方案：所述清洗池的前后两侧内壁上设置有齿板，所述运动清洁框的两侧设置有安装座，所述安装座的中部转动设置有与所述齿板啮合的行走齿轮，所述行走齿轮的两侧设置有滚刷。

5、作为本发明再进一步的方案：所述防护罩的两侧外壁上设置有与第一曲轴和第二曲轴配合的轴承；

6、作为本发明再进一步的方案：所述清洗池的底部设置有沉积仓，所述沉积仓的中部设置有水平状的排料管，所述排料管内转动设置有螺旋轴；所述第一曲轴的一侧贯穿所述固定清洁框和清洗池，所述第一曲轴通过联动皮带与所述螺旋轴连接。

7、作为本发明再进一步的方案：所述清洗池的侧面还安装有下料电机，所述下料电机的输出端通过驱动皮带与其中一组所述下料齿轮连接。

8、作为本发明再进一步的方案：所述清洗池的外壁上还安装有举升电机，所述举升电机的输出端与所述第一曲轴的另一端连接。

9、作为本发明再进一步的方案：所述排料管的出口处安装有阀门，所述清洗池的侧面还设置有进液管和观察窗；所述清洗池的外壁上还设置有控制面板，所述运动清洁框的两侧设置有与所述滑杆配合的滑座。

10、作为本发明再进一步的方案：所述排料管的底部还固定设置有排水管，所述排水管的进口处安装有滤网；所述清洗池的侧面还设置有与所述排料管配合的输送带，所述输送带的顶部设置有顶框，所述顶框的顶壁上设置有多组加热棒，所述输送带的上方还固定设置有l型碾架。

11、作为本发明再进一步的方案：一种用于黑芝麻食品加工的原料清洗烘干装置的浮选方法，包括：s1.将芝麻原料输入到清洗池中，通过固定清洁框和运动清洁框对清洗池中的芝麻进行清洁处理；s2.当下料齿轮相互啮合转动时，旋转轴上的多组翻斗会将水面上漂浮的残品芝麻输送到收集槽中；s3.清洁后的芝麻会沉积堆积在清洗池的底部；s4.关闭固定清洁框和运动清洁框上的喷射嘴并将清洁完成后的芝麻进行烘干。

12、本发明通过改进在此提供一种用于黑芝麻食品加工的原料清洗烘干装置及方法，与现有技术相比，本发明具有以下有益效果：

13、本发明通过固定清洁框和运动清洁框的配合可以对清洗池中的芝麻进行充分清洁处理，运动清洁框可以沿着滑杆上下往复运动从而可以对清洗池的不同深度进行喷射冲击，从而进一步提高清洁效率。在第一曲轴和联动皮带的带动下，排料管中的螺旋轴会对沉积仓中的芝麻排出。在驱动皮带的带动下，顶部的旋转轴会通过翻斗将水面上的残品芝麻输送到收集槽中进行下一步的加工。并在在顶部多组风管的吹拂下，漂浮的芝麻向翻斗的方向聚集，该结构稳定有效并带来了预料不到的技术效果，并且也提高了该用于黑芝麻食品加工的原料清洗烘干装置的处理效率和实用性。

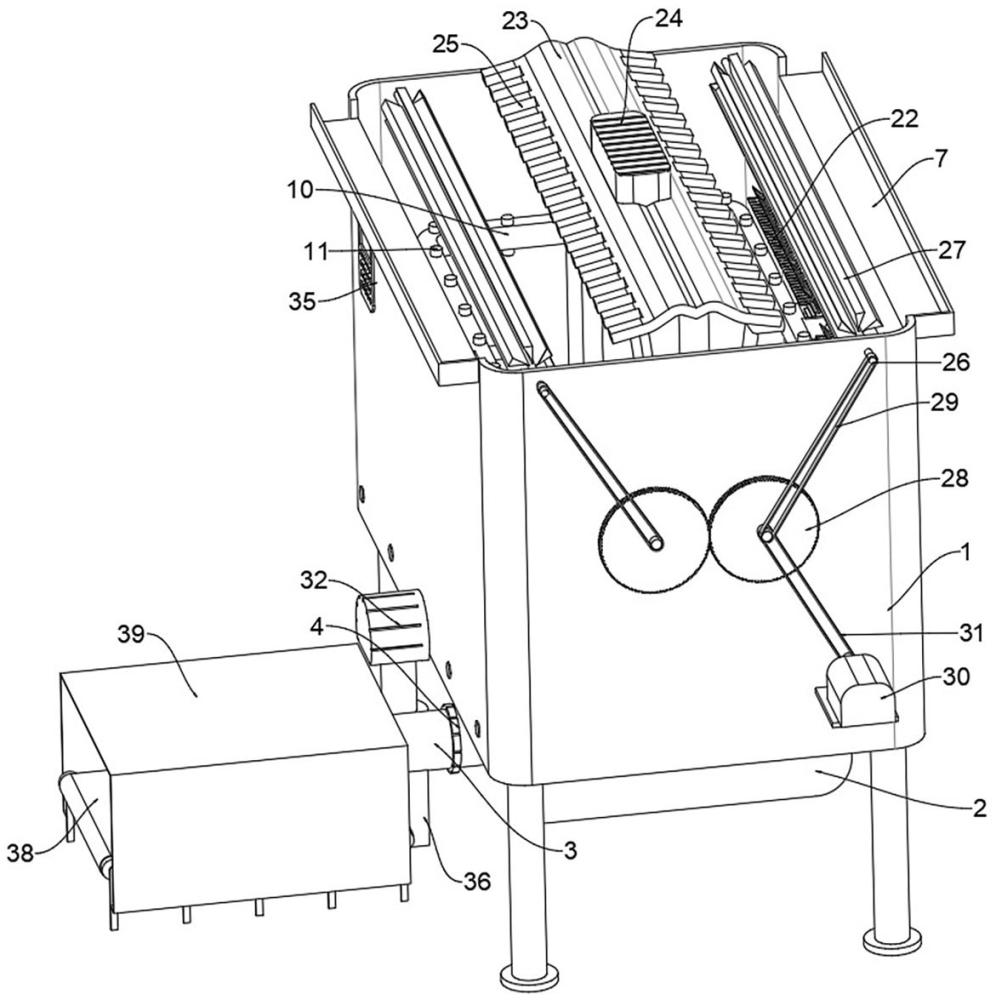

1.一种用于黑芝麻食品加工的原料清洗烘干装置，包括清洗池（1），其特征在于：所述清洗池（1）的内部设置有对称的滑杆（8），所述滑杆（8）的底部安装有固定清洁框（9），所述滑杆（8）上还滑动设置有运动清洁框（10），所述固定清洁框（9）和运动清洁框（10）上均设置有多组喷射嘴（11）；所述固定清洁框（9）的中部活动安装有第一曲轴（12），所述运动清洁框（10）的中部活动安装有第二曲轴（13），所述第一曲轴（12）和第二曲轴（13）的中部安装有相互啮合的联动齿轮（14）；所述第一曲轴（12）和第二曲轴（13）之间还安装有防护罩（15），所述防护罩（15）由两组相互连通的啮合腔（16）组成，所述联动齿轮（14）设置在所述防护罩（15）内；

2.根据权利要求1所述的一种用于黑芝麻食品加工的原料清洗烘干装置，其特征在于：所述滑杆（8）的顶部还设置有吹拂结构（23），所述吹拂结构（23）包括多组朝向两侧的风管（25），所述吹拂结构（23）的顶部还设置有风机（24）。

3.根据权利要求1所述的一种用于黑芝麻食品加工的原料清洗烘干装置，其特征在于：所述清洗池（1）的前后两侧内壁上设置有齿板（19），所述运动清洁框（10）的两侧设置有安装座（20），所述安装座（20）的中部转动设置有与所述齿板（19）啮合的行走齿轮（21），所述行走齿轮（21）的两侧设置有滚刷（22）。

4.根据权利要求1-3任一项所述的一种用于黑芝麻食品加工的原料清洗烘干装置，其特征在于：所述防护罩（15）的两侧外壁上设置有与第一曲轴（12）和第二曲轴（13）配合的轴承（17）。

5.根据权利要求1-3任一项所述的一种用于黑芝麻食品加工的原料清洗烘干装置，其特征在于：所述清洗池（1）的底部设置有沉积仓（2），所述沉积仓（2）的中部设置有水平状的排料管（3），所述排料管（3）内转动设置有螺旋轴（33）；所述第一曲轴（12）的一侧贯穿所述固定清洁框（9）和清洗池（1），所述第一曲轴（12）通过联动皮带（34）与所述螺旋轴（33）连接。

6.根据权利要求1-3任一项所述的一种用于黑芝麻食品加工的原料清洗烘干装置，其特征在于：所述清洗池（1）的侧面还安装有下料电机（30），所述下料电机（30）的输出端通过驱动皮带（31）与其中一组所述下料齿轮（28）连接。

7.根据权利要求5所述的一种用于黑芝麻食品加工的原料清洗烘干装置，其特征在于：所述清洗池（1）的外壁上还安装有举升电机（32），所述举升电机（32）的输出端与所述第一曲轴（12）的另一端连接。

8.根据权利要求5所述的一种用于黑芝麻食品加工的原料清洗烘干装置，其特征在于：所述排料管（3）的出口处安装有阀门（4），所述清洗池（1）的侧面还设置有进液管（5）和观察窗（6）；所述清洗池（1）的外壁上还设置有控制面板（35），所述运动清洁框（10）的两侧设置有与所述滑杆（8）配合的滑座（18）。

9.根据权利要求5所述的一种用于黑芝麻食品加工的原料清洗烘干装置，其特征在于：所述排料管（3）的底部还固定设置有排水管（36），所述排水管（36）的进口处安装有滤网（37）；所述清洗池（1）的侧面还设置有与所述排料管（3）配合的输送带（38），所述输送带（38）的顶部设置有顶框（39），所述顶框（39）的顶壁上设置有多组加热棒（40），所述输送带（38）的上方还固定设置有l型碾架（41）。

10.根据权利要求1-9任一项所述的一种用于黑芝麻食品加工的原料清洗烘干装置的使用方法，其特征在于：
