一种节流阀控制方法、装置及相关设备与流程

本发明涉及自动控制，尤其涉及一种节流阀控制方法、装置及相关设备。

背景技术：

1、目前，在高压、高产气井地面测试过程中，单独的固定节流阀的节流会使管线下游形成水合物，需要通过可调控的节流装置进行二级节流以保障管线安全。

2、但是，测试的地层返排液中夹带有地层碎屑、杂质和固相颗粒，若节流阀开度过大，会使得单位时间内流体的过流量较大，增加下游设备的处理负担；若节流阀开度过小，会对节流阀的内腔、阀芯和阀体壁造成较为严重的冲蚀磨损。节流阀的材料损耗，使得节流装置的节流功能减弱，使用寿命降低，导致节流装置需要频繁更换阀芯。

3、因此，亟需一种能够合理控制节流阀的开度的技术方案，以实现既不增加下游设备的处理负担，也不会对节流阀造成较为严重的冲蚀磨损的目的，从而提高节流装置的节流功能以及使用寿命。

技术实现思路

1、本发明提供一种节流阀控制方法、装置及相关设备，可以解决目前存在的无法合理控制节流阀的开度的技术问题。

2、为实现上述目的，本发明提供如下技术方案：

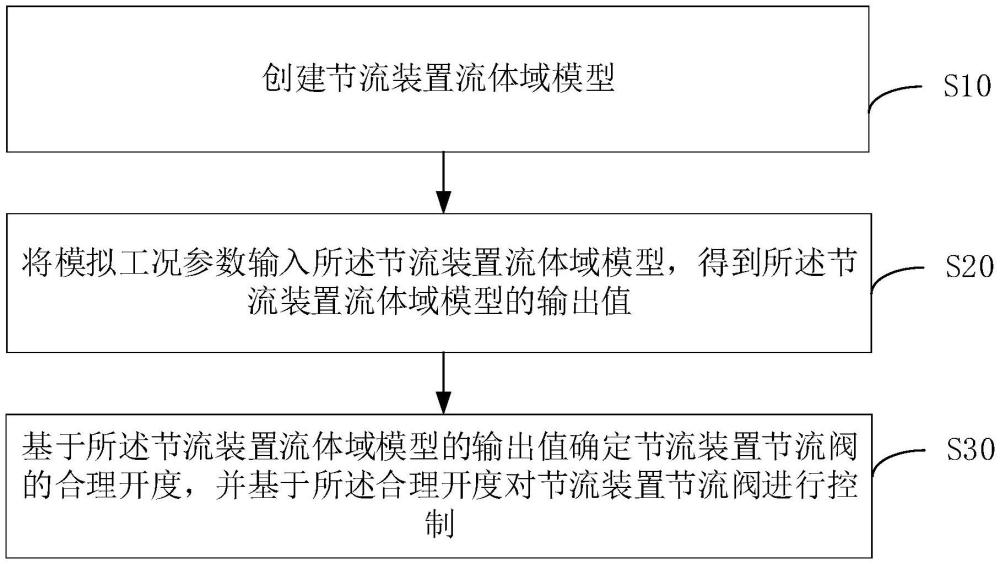

3、第一方面，本发明实施例提供一种节流阀控制方法，所述方法包括：

4、创建节流装置流体域模型；

5、将模拟工况参数输入所述节流装置流体域模型，得到所述节流装置流体域模型的输出值；

6、基于所述节流装置流体域模型的输出值确定节流装置节流阀的合理开度，并基于所述合理开度对节流装置节流阀进行控制。

7、第二方面，本发明实施例提供了一种节流阀控制装置，所述装置包括：

8、模型创建模块，被配置用于创建节流装置流体域模型；

9、计算模块，被配置用于将模拟工况参数输入所述节流装置流体域模型，得到所述节流装置流体域模型的输出值；

10、数据分析模块，被配置用于基于所述节流装置流体域模型的输出值确定节流装置节流阀的合理开度；

11、控制模块，被配置用于基于所述合理开度对节流装置节流阀进行控制。

12、第三方面，本发明实施例还提供一种电子设备，包括：存储器、处理器；所述处理器，用于读取并执行所述存储器存储的计算机程序，以实现前述的一种节流阀控制方法。

13、第四方面，本发明实施例还提供一种计算机存储介质，所述计算机存储介质中存储有计算机可执行指令，所述计算机可执行指令执行时实现前述的一种节流阀控制方法。

14、本发明实施例提供的技术方案带来的有益效果包括：

15、创建节流装置流体域模型；将模拟工况参数输入所述节流装置流体域模型，得到所述节流装置流体域模型的输出值；基于所述节流装置流体域模型的输出值确定节流装置节流阀的合理开度，并基于所述合理开度对节流装置节流阀进行控制，通过本发明，使得节流装置不论处于何种工况，节流阀都处于合理开度，解决了相关技术中无法合理控制节流阀的开度，导致下游设备的处理负担增加，或节流阀存在较为严重的冲蚀磨损，节流装置的节流功能较弱以及使用寿命较短的技术问题。

1.一种节流阀控制方法，其特征在于，所述方法包括：

2.根据权利要求1所述的一种节流阀控制方法，其特征在于，所述创建节流装置流体域模型的步骤，包括：

3.根据权利要求2所述的一种节流阀控制方法，其特征在于，所述确定目标网格数量的步骤，包括：

4.根据权利要求3所述的一种节流阀控制方法，其特征在于，所述预设规则为：后一所述几何结构模型的网格数量是前一所述几何结构模型的网格数量的预设倍数，或，后一所述几何结构模型的网格数量减去前一所述几何结构模型的网格数量的差值为预设个数。

5.根据权利要求2所述的一种节流阀控制方法，其特征在于，所述预设方程包括：连续性方程、动量方程、能量方程、湍流动能k方程、耗散率ε方程、相互作用力平衡方程和/或半经验磨损率公式。

6.根据权利要求1所述的一种节流阀控制方法，其特征在于，在所述将模拟工况参数输入所述节流装置流体域模型，得到所述节流装置流体域模型的输出值的步骤之后，包括：

7.根据权利要求1所述的一种节流阀控制方法，其特征在于，在所述将模拟工况参数输入所述节流装置流体域模型，得到所述节流装置流体域模型的输出值的步骤之后，包括：

8.一种节流阀控制装置，其特征在于，所述装置包括：

9.根据权利要求8所述的一种节流阀控制装置，其特征在于，所述模型创建模块，被配置用于：

10.一种电子设备，其特征在于，包括：存储器和处理器；所述处理器，用于读取并执行所述存储器存储的计算机程序，以实现如权利要求1-7中任一所述的节流阀控制方法的步骤。

11.一种计算机可读存储介质，其特征在于，所述计算机可读存储介质中存储有计算机可执行指令，所述计算机可执行指令执行时，实现如权利要求1-7中任一所述的节流阀控制方法的步骤。
