以触摸屏为控制中心的医用气体报警监视仪的制作方法

本发明涉及监视仪，具体涉及以触摸屏为控制中心的医用气体报警监视仪。

背景技术：

1、现有的医用气体报警监视仪，为程序固化、无数据存储查询、机械式按钮面板、数码管显示的单板机产品，部分产品是单机版，这类产品只局限于基本的气体压力监视和报警，产品设计定位低，且不具备功能的扩展性，具体存在以下问题和缺点：

2、1、不能显示气体压力报警设定值，直观查看性较差；

3、2、无操作人员权限管理，存在系统安全隐患；

4、3、无醒目的声光报警界面，故障警示性较弱；

5、4、无气体压力数据存盘及报警事件历史查询，追溯性较差；

6、5、单机版产品，无法实现远程移动终端实时监控设备运行。

技术实现思路

1、本发明的目的是为了解决现有技术中存在的问题，而提出的以触摸屏为控制中心的医用气体报警监视仪。

2、为了实现上述目的，本发明采用了如下技术方案：

3、以触摸屏为控制中心的医用气体报警监视仪，包括：

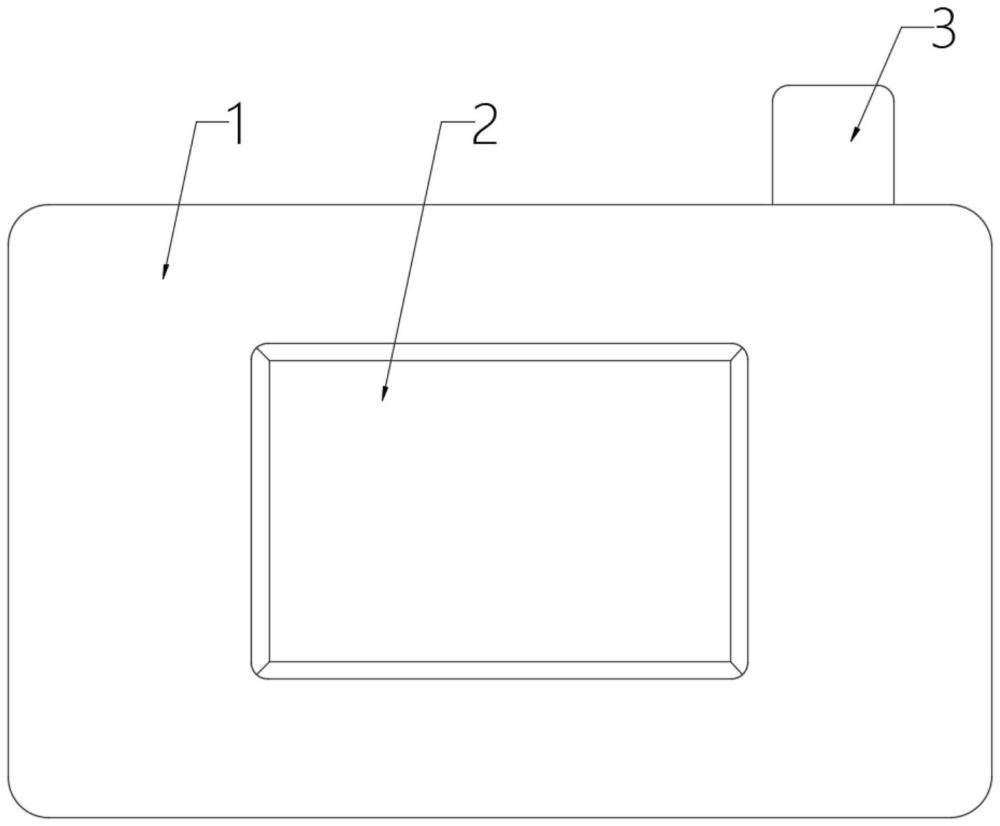

4、监视仪本体，所述监视仪本体上安装有触摸屏本体，所述监视仪本体上安装有蜂鸣器；

5、所述触摸屏本体内设有触摸系统，所述触摸系统包括触摸屏控制模块，所述触摸屏控制模块上电性连接有模拟量采集模块、输出继电器模块、输出报警模块、压力变送器模块和流量变送器模块，所述压力变送器模块上电性连接有真空压力变送器模块、氧气压力变送器模块和空气压力变送器模块；

6、所述压力变送器模块是将各种压力工艺参数等物理量变换成统一标准信号，传送到模拟量采集模块；

7、所述输出继电器模块主要用于控制电路，通过继电器实现用一路控制信号控制另一路或几路信号的功能；

8、所述模拟量采集模块采用rs485通讯网路，将分散的现场数据点的模拟量经ad变换传输到触摸屏控制模块；

9、所述输出报警模块与蜂鸣器电性连接。

10、优选地，所述触摸屏控制模块上电性连接有报警记录存档模块和报警记录历史查询模块，所述报警记录存档模块用于对报警记录收纳归档，所述报警记录历史查询模块可以通过报警浏览按钮，可以调出设备的历史报警记录。

11、优选地，所述触摸屏控制模块上电性连接有气体压力存档模块和气体压力历史查询模块，所述气体压力存档模块用于对气体压力记录收纳归档，所述气体压力历史查询模块可以通过历史曲线按钮，可以调出设备的历史压力记录。

12、优选地，所述触摸屏控制模块上电性连接有压力报警参数设定模块，所述压力报警参数设定模块可以通过参数设定按钮，可以调出参数设定界面进行报警参数的设定。

13、优选地，所述触摸屏控制模块上电性连接有登录管理模块，所述登录管理模块可以通过登录按钮，调出操作员登录界面，使得授权人员才能进入参数设定界面进行操作。

14、优选地，所述触摸屏控制模块上电性连接有物联网模块，所述物联网模块可以把设备状态信息实时传送到手机等移动终端设备上，便于及时监视和管理设备。

15、优选地，所述触摸屏控制模块上电性连接有电源模块，所述电源模块可以将220v工频交流电转换成稳压输出的直流24v电压。

16、优选地，所述真空压力变送器模块的压力范围为0.0mpa--0.1mpa；

17、所述氧气压力变送器模块的压力范围为0.0mpa-1.0mpa；

18、所述空气压力变送器模块的压力范围为0.0mpa-1.0mpa。

19、与现有的技术相比，本发明优点在于：

20、1.设置压力报警参数设定模块，可以显示气体压力报警设定值，提高直观查看性。

21、2.设置登录管理模块，应用操作人员权限管理，解决系统安全运行问题。

22、3.触摸屏的使用，使声光报警警示界面提示性更加醒目。

23、4.设置报警记录存档模块、报警记录历史查询模块、气体压力存档模块和气体压力历史查询模块，实现了数据存盘及历史报警事件的查询功能。

24、5.设置物联网模块，实现了远程移动终端实时监控设备运行状态功能。

1.以触摸屏为控制中心的医用气体报警监视仪，其特征在于，包括：

2.根据权利要求1所述的以触摸屏为控制中心的医用气体报警监视仪，其特征在于，所述触摸屏控制模块上电性连接有报警记录存档模块和报警记录历史查询模块，所述报警记录存档模块用于对报警记录收纳归档，所述报警记录历史查询模块可以通过报警浏览按钮，可以调出设备的历史报警记录。

3.根据权利要求1所述的以触摸屏为控制中心的医用气体报警监视仪，其特征在于，所述触摸屏控制模块上电性连接有气体压力存档模块和气体压力历史查询模块，所述气体压力存档模块用于对气体压力记录收纳归档，所述气体压力历史查询模块可以通过历史曲线按钮，可以调出设备的历史压力记录。

4.根据权利要求1所述的以触摸屏为控制中心的医用气体报警监视仪，其特征在于，所述触摸屏控制模块上电性连接有压力报警参数设定模块，所述压力报警参数设定模块可以通过参数设定按钮，可以调出参数设定界面进行报警参数的设定。

5.根据权利要求1所述的以触摸屏为控制中心的医用气体报警监视仪，其特征在于，所述触摸屏控制模块上电性连接有登录管理模块，所述登录管理模块可以通过登录按钮，调出操作员登录界面，使得授权人员才能进入参数设定界面进行操作。

6.根据权利要求1所述的以触摸屏为控制中心的医用气体报警监视仪，其特征在于，所述触摸屏控制模块上电性连接有物联网模块，所述物联网模块可以把设备状态信息实时传送到手机等移动终端设备上，便于及时监视和管理设备。

7.根据权利要求1所述的以触摸屏为控制中心的医用气体报警监视仪，其特征在于，所述触摸屏控制模块上电性连接有电源模块，所述电源模块可以将220v工频交流电转换成稳压输出的直流24v电压。

8.根据权利要求1所述的以触摸屏为控制中心的医用气体报警监视仪，其特征在于，所述真空压力变送器模块的压力范围为0.0mpa--0.1mpa；
