一种插接式防尘电缆桥架的制作方法

本发明涉及桥架,具体为一种插接式防尘电缆桥架。
背景技术:
1、电缆桥架可以用来进行支撑线缆,电缆桥架由于它的结构十分特殊,可以对电缆起到骨架的作用,能够有效的将线缆进行附着并且支撑固定于建筑物之上,同时还可以独立支撑线缆通行于各种隧道亦或者是山洞等,电缆桥架可以将线缆与外界隔离,将线缆包裹保护,一些电缆桥架为了能够起到较好的通风散热效果,通常会在表面开设有通风散热孔,但是外界环境中的粉尘容易进入到桥架壳体内,从而容易导致桥架壳体内部的电缆的表面覆盖上粉尘,这样不利于电缆的散热;
2、此外部分电缆桥架为了降低外界粉尘通过通风散热孔进入其内,会在通风散热孔处设置防尘网,防尘网的设置虽然能够起到对电缆桥架防尘的作用,但是需要定期的防尘网进行清洁,以此避免防尘网上的灰尘过多而影响电缆桥架内部散热,而防尘网的定期清洁会使电缆桥架的防尘较为繁琐。
3、因此我们提出了一种插接式防尘电缆桥架来解决上述问题。
技术实现思路
1、(一)解决的技术问题
2、针对现有技术的不足,本发明提供了一种插接式防尘电缆桥架,解决了上述背景技术中所提出的问题。
3、(二)技术方案
4、本发明为了实现上述目的具体采用以下技术方案:
5、一种插接式防尘电缆桥架,包括桥架壳体,用于将电缆附设在建筑物和管廊支架上,所述桥架壳体的上端面设置有壳盖,用于将桥架壳体内侧的电缆进行防护;
6、迎风孔,开设有桥架壳体的两侧壁面,用于将通入桥架壳体内的风进行降速,所述迎风孔开设有多个,多个所述迎风孔与桥架壳体相通,所述桥架壳体内的两侧固定设置有挡板,所述挡板上开设有进风孔,所述挡板与桥架壳体之间形成灰尘容纳腔;
7、排尘口,开设在桥架壳体的下端面,用于将灰尘容纳腔内的灰尘排出桥架壳体,所述排尘口设置有两组,每组所述排尘口均为多个,两组所述排尘口分别与两个灰尘容纳腔相通,所述桥架壳体上的迎风孔与挡板上的进风孔两两位置相互对应,并且两两位置相互对应的迎风孔与进风孔之间呈一百二十度夹角。
8、进一步地,两个所述挡板之间设置有放置板,所述放置板与桥架壳体固定连接,所述放置板的上端面开设有放置槽,所述放置槽设置有多个。
9、进一步地,所述放置槽内开设有多组散热孔,每组所述散热孔均为两个,两个所述散热孔位于放置槽内侧的两侧。
10、进一步地,所述壳盖的两端固定设置有限位板,两个所述限位板夹设在桥架壳体上,所述壳盖的上端面两侧开设有一组第一定位孔,每组所述第一定位孔为多个。
11、进一步地,所述桥架壳体的上端面两侧固定设置有连接板,两个所述连接板的上端面均开设有一组第二定位孔,每组所述第二定位孔为多个,两组所述第二定位孔分别与两组第一定位孔、两个挡板的位置相互对应。
12、进一步地,所述桥架壳体的下端面两侧固定设置有一组加强板,每组所述加强板为多个,所述加强板的横截面呈l形,所述加强板卡设置在桥架壳体下端面两侧的边角处。
13、(三)有益效果
14、与现有技术相比,本发明提供了一种插接式防尘电缆桥架,具备以下有益效果:
15、本发明,通过迎风孔的设置可以将通入桥架壳体内的风进行降速,风速的降低会使风中携带的灰尘降落在迎风孔内,灰尘容纳腔、排尘口的设置可以将降落在迎风孔内的灰尘滑入灰尘容纳腔内并通过排尘口排出桥架壳体,以此起到对桥架壳体内的电缆进行降尘,此方式代替了传统桥架壳体进行防尘时需要安装防尘网,这样节省了防尘网需要定期清洁步骤,从而使桥架壳体的防尘更加的简单方便,进风孔的设置可以将降尘后的空气与桥架壳体内的空气进行空气互换,以此起到对桥架壳体内的电缆进行散热。
技术特征:

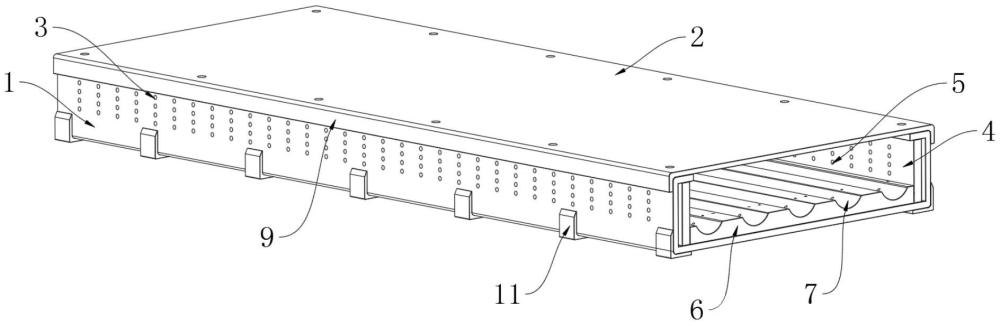

1.一种插接式防尘电缆桥架,包括桥架壳体(1),用于将电缆附设在建筑物和管廊支架上,所述桥架壳体(1)的上端面设置有壳盖(2),用于将桥架壳体(1)内侧的电缆进行防护,其特征在于:
2.根据权利要求1所述的一种插接式防尘电缆桥架,其特征在于:两个所述挡板(4)之间设置有放置板(6),所述放置板(6)与桥架壳体(1)固定连接,所述放置板(6)的上端面开设有放置槽(7),所述放置槽(7)设置有多个。
3.根据权利要求2所述的一种插接式防尘电缆桥架,其特征在于:所述放置槽(7)内开设有多组散热孔(8),每组所述散热孔(8)均为两个,两个所述散热孔(8)位于放置槽(7)内侧的两侧。
4.根据权利要求1所述的一种插接式防尘电缆桥架,其特征在于:所述壳盖(2)的两端固定设置有限位板(9),两个所述限位板(9)夹设在桥架壳体(1)上,所述壳盖(2)的上端面两侧开设有一组第一定位孔,每组所述第一定位孔为多个。
5.根据权利要求4所述的一种插接式防尘电缆桥架,其特征在于:所述桥架壳体(1)的上端面两侧固定设置有连接板(10),两个所述连接板(10)的上端面均开设有一组第二定位孔,每组所述第二定位孔为多个,两组所述第二定位孔分别与两组第一定位孔、两个挡板(4)的位置相互对应。
6.根据权利要求1所述的一种插接式防尘电缆桥架,其特征在于:所述桥架壳体(1)的下端面两侧固定设置有一组加强板(11),每组所述加强板(11)为多个,所述加强板(11)的横截面呈l形,所述加强板(11)卡设置在桥架壳体(1)下端面两侧的边角处。
技术总结
本发明属于桥架技术领域,尤其为一种插接式防尘电缆桥架。包括桥架壳体,用于将电缆附设在建筑物和管廊支架上,所述桥架壳体的上端面设置有壳盖。本发明通过迎风孔的设置可以将通入桥架壳体内的风进行降速,风速的降低会使风中携带的灰尘降落在迎风孔内,灰尘容纳腔、排尘口的设置可以将降落在迎风孔内的灰尘滑入灰尘容纳腔内并通过排尘口排出桥架壳体,以此起到对桥架壳体内的电缆进行降尘,此方式代替了传统桥架壳体进行防尘时需要安装防尘网,这样节省了防尘网需要定期清洁步骤,从而使桥架壳体的防尘更加的简单方便,进风孔的设置可以将降尘后的空气与桥架壳体内的空气进行空气互换,以此起到对桥架壳体内的电缆进行散热。
技术研发人员:吴兰芳,陈凡,黄纪良
受保护的技术使用者:镇江大全长江电力信号科技有限公司
技术研发日:
技术公布日:2024/11/18
技术研发人员:吴兰芳,陈凡,黄纪良
技术所有人:镇江大全长江电力信号科技有限公司
