基于Y-Δ空载变压器低压配电网新型三相负载不平衡补偿方法与流程

本发明属于电力电网，涉及一种基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法。

背景技术：

1、配电网三相不平衡治理技术包含换相负荷投切、附加不平衡补偿装置两大类。

2、1、换相负荷投切

3、(1)人工换相技术

4、负荷运行过程中产生的三相不平衡，主要依靠人工换相改变装置负荷接入相位以平均三相负荷，无法完全消除不平衡量，并且在负荷换相时不可避免的出现短时停电，影响台区供电可靠性。

5、(2)自动换相技术

6、自动换相，是根据电网参数，通过智能算法计算出最佳换相策略，向换相开关发送换相指令，换相装置接收到指令后动作，重新调整分配三相负载，以达到平衡三相参数的目的。

7、2、附加不平衡补偿装置

8、目前，国内外治理三相电压不平衡常用的方法是附加无功补偿装置。无功补偿装置通常以满足功率因数和三相电压不平衡度为目标，可将三相功率因数补偿到最佳，并将三相电压不平衡度降至国标允许范围内。

9、经过40多年的发展，配电网无功补偿技术经历了一个不断革新的过程和井喷式的发展，涌现出了各类无功补偿装置，具体如下：同步调相机、并联电容器、并联电抗器、svc(即静止无功补偿器)、svg(静止无功发生器)。

10、无功补偿装置发展过程如图1所示。

11、目前针对配电网三相负载不平衡问题的治理办法中，使用电力电子器件的补偿方法具有很好的补偿效果：柔性电力电子技术能够快速调节无功补偿装置的等值阻抗或向电网中注入的无功功率，具有调节范围大、连续性好、分相调节能力强等优点。但缺点也很明显：无一例外地需要配备电网数据监测系统、智能决策系统、驱动系统、基于电力电子器件的无功补偿系统，整个补偿装置系统构成复杂、单体成本高，且由于晶闸管发热量高，在冲击或干扰下容易击穿或误动作，电力电子式补偿装置可靠性有限。

技术实现思路

1、有鉴于此，本发明的目的在于提供一种基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法。

2、为达到上述目的，本发明提供如下技术方案：

3、基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，该方法包括以下步骤：

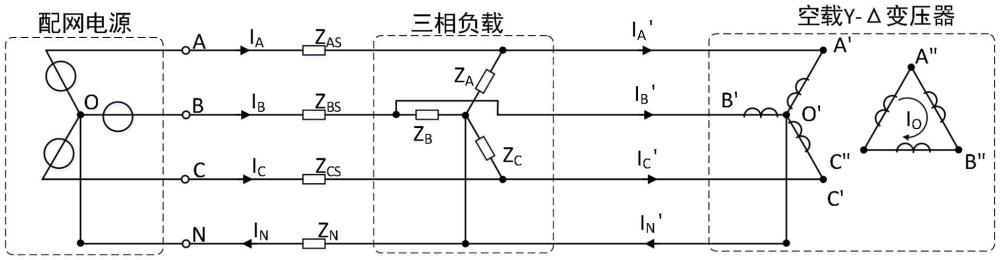

4、在低压配电网的负载端接入y-δ空载变压器；

5、检测负载端的三相电压和电流，以确定三相负载的不平衡程度；

6、根据检测到的三相负载不平衡程度，调节y-δ空载变压器的连接方式，以改变变压器的等效电路参数；

7、通过调节变压器的等效电路参数，实现三相负载的不平衡补偿。

8、进一步，所述调节y-δ空载变压器的连接方式包括改变变压器的等效电路参数。

9、进一步，所述检测负载端三相电压和电流的方法包括使用电压传感器和电流传感器。

10、进一步，所述y-δ空载变压器的连接方式包括将变压器的y侧连接至负载端，将变压器的δ侧连接至电源端。

11、进一步，所述y-δ空载变压器的连接方式包括将变压器的y侧连接至电源端，将变压器的δ侧连接至负载端。

12、进一步，所述y-δ空载变压器的连接方式包括将变压器的y侧和δ侧同时连接至负载端或电源端。

13、进一步，所述y-δ空载变压器的连接方式包括通过控制开关实现y侧和δ侧的切换。

14、进一步，所述y-δ空载变压器的连接方式包括通过控制开关实现y侧和δ侧的自动切换。

15、进一步，所述y-δ空载变压器的连接方式包括通过控制开关实现y侧和δ侧的远程切换。

16、进一步，所述y-δ空载变压器的连接方式包括通过控制开关实现y侧和δ侧的手动切换。

17、本发明的有益效果在于：本发明基于yn-△联结的空载变压器研究的三相负载平衡方法及补偿变压器，对于改善低压配电网的三相电压不平衡具有重要意义。目前，发展成熟的三相电压平衡技术，如并联电容器、svc、svg等，都包含电网数据采集、数据分析、智能决策、发出指令、补偿装置动作等环节，且大都使用电力电子器件，其补偿流程长、补偿系统复杂、可靠性较低。本发明研究的补偿变压器无需电网数据与控制过程，能够自动、实时平衡三相功率，改善三相负载不平衡状态。

18、本发明研究的是一种基于yn-δ变压器来解决低压配电网三相电压不平衡的问题，其中三角形侧变压器为空载。本发明研究成果一经推广，可以提升低压配电网的供电质量，提升用户满意度；减小由于负载不平衡引起的线损、变压器损耗，从而降低电网的运维费用；本项目研制的补偿变压器单台制造成本低，从而可以降低配电网在三相负载平衡装置上的投入。

19、本发明的其他优点、目标和特征在某种程度上将在随后的说明书中进行阐述，并且在某种程度上，基于对下文的考察研究对本领域技术人员而言将是显而易见的，或者可以从本发明的实践中得到教导。本发明的目标和其他优点可以通过下面的说明书来实现和获得。

1.基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：该方法包括以下步骤：

2.根据权利要求1所述的基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：所述调节y-δ空载变压器的连接方式包括改变变压器的等效电路参数。

3.根据权利要求1所述的基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：所述检测负载端三相电压和电流的方法包括使用电压传感器和电流传感器。

4.根据权利要求1所述的基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：所述y-δ空载变压器的连接方式包括将变压器的y侧连接至负载端，将变压器的δ侧连接至电源端。

5.根据权利要求1所述的基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：所述y-δ空载变压器的连接方式包括将变压器的y侧连接至电源端，将变压器的δ侧连接至负载端。

6.根据权利要求1所述的基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：所述y-δ空载变压器的连接方式包括将变压器的y侧和δ侧同时连接至负载端或电源端。

7.根据权利要求1所述的基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：所述y-δ空载变压器的连接方式包括通过控制开关实现y侧和δ侧的切换。

8.根据权利要求1所述的基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：所述y-δ空载变压器的连接方式包括通过控制开关实现y侧和δ侧的自动切换。

9.根据权利要求1所述的基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：所述y-δ空载变压器的连接方式包括通过控制开关实现y侧和δ侧的远程切换。

10.根据权利要求1所述的基于y-δ空载变压器低压配电网新型三相负载不平衡补偿方法，其特征在于：所述y-δ空载变压器的连接方式包括通过控制开关实现y侧和δ侧的手动切换。
