一种能够定向输送的疾病隔离框的制作方法

本技术涉及一种能够定向输送的疾病隔离框，属于畜牧业疾病隔离框。

背景技术：

1、畜牧业是利用畜禽等已经被人类驯化的动物，通过人工饲养、繁殖，使其将牧草和饲料等植物能转变为动物能，以取得肉、蛋、奶、羊毛、蚕丝和药材等畜产品的生产部门，畜牧业的主要特点是集中化、规模化，人工饲养的动物较为集中，若是出现感染疾病的动物，需要及时的进行隔离，防止疾病的扩散，造成不可挽回的损失，一般通过隔离的框笼对动物进行隔离。

2、现有的畜牧业用的疾病隔离框，在实际的应用过程中，研究人员发现，对动物进行驱赶至隔离框体时，难以对动物进行方向的引导，使用起来较为不便，不利于推广使用。

技术实现思路

1、为解决上述背景技术中提出的问题。本实用新型提供了一种能够定向输送的疾病隔离框。

2、为实现上述目的，本实用新型提供如下技术方案：一种能够定向输送的疾病隔离框，包括底座，所述底座顶部表面固定连接有隔离框体，所述隔离框体顶部表面贯穿活动连接有遮挡门，所述隔离框体一侧表面固定连接有导轨盒，所述导轨盒顶部表面固定连接有伺服电机，所述导轨盒内腔设有螺纹柱，所述导轨盒一侧表面贴合滑动连接有运动板，所述运动板顶部表面固定连接有连接杆，所述隔离框体前侧表面设有导向板，所述导向板前侧表面与所述隔离框体前侧表面均固定连接有插入板，所述导向板后侧表面通过转轴活动连接有收纳盒，所述收纳盒一侧表面贯穿螺纹连接有固定螺栓，所述导向板一侧表面固定连接有突出板，所述突出板顶部表面贯穿螺纹连接有插地柱。

3、优选的，所述螺纹柱一端固定连接在所述伺服电机输出端，所述螺纹柱远离于所述伺服电机一端通过轴承活动连接于所述导轨盒。

4、优选的，所述运动板靠近所述导轨盒一侧表面固定连接有滑动块，所述滑动块套嵌螺纹连接在所述螺纹柱外侧表面，所述导轨盒一侧表面开设有与所述滑动块结构尺寸相匹配的滑槽。

5、优选的，所述连接杆远离于所述运动板一端固定连接于所述遮挡门，所述遮挡门前侧表面与所述隔离框体外侧表面均贯穿开设有透气凹槽。

6、优选的，所述收纳盒远离于所述导向板一侧表面开设有插入槽，所述插入槽与所述插入板结构尺寸相匹配。

7、优选的，所述插入板一侧表面贯穿开设有固定螺纹孔，所述固定螺纹孔内侧表面开设有与所述固定螺栓结构尺寸相匹配的螺纹层。

8、优选的，所述插地柱顶部表面固定连接有旋转把手，所述插地柱底部表面固定连接有插地锥。

9、本实用新型的有益效果是：

10、本实用新型通过设置了导向板、插入板、收纳盒与固定螺栓，可以将多个导向进行组合连接，形成一个定向的输送通道，便于驱赶感染疾病的人工饲养的动物，且收纳盒通过转轴与导向板活动连接，可以将导向板进行组合呈需要的弧度，适用性更强，使用时，将靠近隔离框体位置的导向板上的插入槽与隔离框体上的插入板结合，通过固定螺栓将插入板位置进行限定，从而将导向板与隔离框体连接，然后将另一块导向板上的插入槽与该导向板上的插入板结合，通过固定螺栓将插入板位置进行限定，以此类推，将多个导向板组合安装起来，形成定向的输送通道。

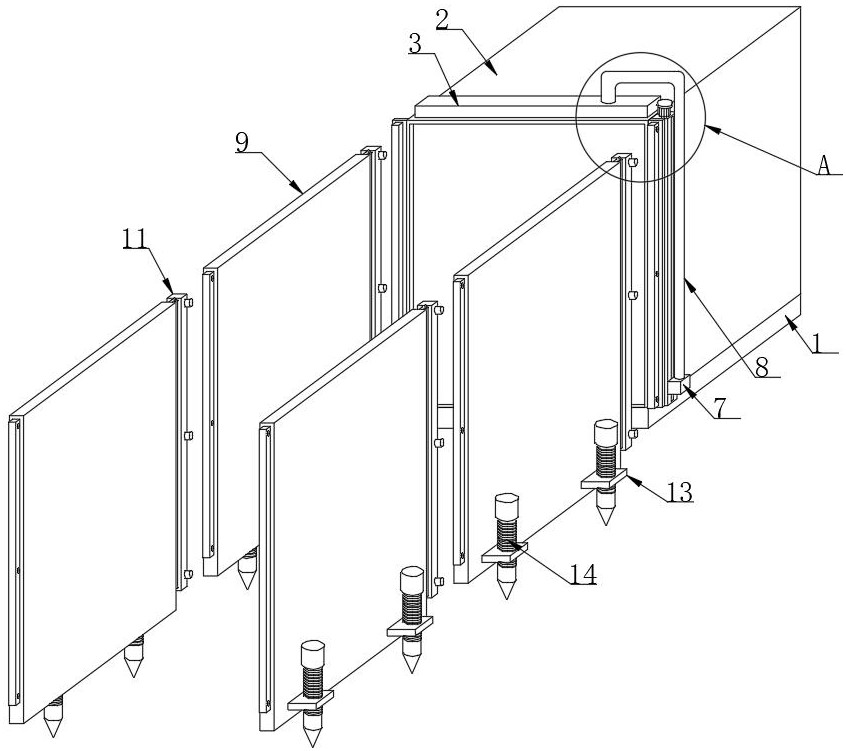

1.一种能够定向输送的疾病隔离框，包括底座（1），其特征在于：所述底座（1）顶部表面固定连接有隔离框体（2），所述隔离框体（2）顶部表面贯穿活动连接有遮挡门（3），所述隔离框体（2）一侧表面固定连接有导轨盒（4），所述导轨盒（4）顶部表面固定连接有伺服电机（5），所述导轨盒（4）内腔设有螺纹柱（6），所述导轨盒（4）一侧表面贴合滑动连接有运动板（7），所述运动板（7）顶部表面固定连接有连接杆（8），所述隔离框体（2）前侧表面设有导向板（9），所述导向板（9）前侧表面与所述隔离框体（2）前侧表面均固定连接有插入板（10），所述导向板（9）后侧表面通过转轴活动连接有收纳盒（11），所述收纳盒（11）一侧表面贯穿螺纹连接有固定螺栓（12），所述导向板（9）一侧表面固定连接有突出板（13），所述突出板（13）顶部表面贯穿螺纹连接有插地柱（14）。

2.根据权利要求1所述的一种能够定向输送的疾病隔离框，其特征在于：所述螺纹柱（6）一端固定连接在所述伺服电机（5）输出端，所述螺纹柱（6）远离于所述伺服电机（5）一端通过轴承活动连接于所述导轨盒（4）。

3.根据权利要求1所述的一种能够定向输送的疾病隔离框，其特征在于：所述运动板（7）靠近所述导轨盒（4）一侧表面固定连接有滑动块（15），所述滑动块（15）套嵌螺纹连接在所述螺纹柱（6）外侧表面，所述导轨盒（4）一侧表面开设有与所述滑动块（15）结构尺寸相匹配的滑槽。

4.根据权利要求1所述的一种能够定向输送的疾病隔离框，其特征在于：所述连接杆（8）远离于所述运动板（7）一端固定连接于所述遮挡门（3），所述遮挡门（3）前侧表面与所述隔离框体（2）外侧表面均贯穿开设有透气凹槽。

5.根据权利要求1所述的一种能够定向输送的疾病隔离框，其特征在于：所述收纳盒（11）远离于所述导向板（9）一侧表面开设有插入槽（16），所述插入槽（16）与所述插入板（10）结构尺寸相匹配。

6.根据权利要求1所述的一种能够定向输送的疾病隔离框，其特征在于：所述插入板（10）一侧表面贯穿开设有固定螺纹孔（17），所述固定螺纹孔（17）内侧表面开设有与所述固定螺栓（12）结构尺寸相匹配的螺纹层。

7.根据权利要求1所述的一种能够定向输送的疾病隔离框，其特征在于：所述插地柱（14）顶部表面固定连接有旋转把手，所述插地柱（14）底部表面固定连接有插地锥。
