一种铅笔笔盒的制作方法

本技术涉及文具，具体涉及一种铅笔笔盒。

背景技术：

1、铅笔笔盒是小学生学习文具中必不可少的一部分，起到对学习用具例如铅笔、橡皮、尺子等的收纳作用，同时也方便携带。

2、目前，公开日为2023年01月06日，公开号为cn 218219445 u的中国实用新型专利申请提出了一种可旋转笔盒。包括第一盒体，所述第一盒体的上端外表面设置有第二盒体，所述第二盒体的上端外表面设置有盖体，所述第一盒体的内部靠近中间位置固定连接有笔削，所述第一盒体的右侧外表面靠近中间位置开设有通孔，所述第一盒体的上端外表面靠近右侧位置固定连接有磁性凸块，该装置能够利用磁性凸块与滑槽之间的配合能够有效的便于使用者打开笔盒，从而提高装置的实用性，同时利用磁性凸块与滑槽能够提高笔盒的闭合效果，提高其使用寿命，而后利用笔头套能够对削好的铅笔进行对笔头的保护，防止在铅笔放置在笔盒中时因晃动而折断笔头，提高了装置的实用性，以及节约了削铅笔的时间。

3、但是，旋转结构的笔盒不够密封，在削完的铅笔碎屑及碳灰不及时清理的情况下，会出现漏出污染到笔盒外的其他物品的问题。清理笔屑需要将笔盒整体倒置，不易于其他学具的放置，影响效率。

技术实现思路

1、为了降低铅笔碎屑及碳灰污染其它物品的概率，本实用新型提供一种铅笔笔盒。

2、本实用新型提供一种铅笔笔盒，一种铅笔笔盒包括第一盒体、削笔机构以及放置机构。所述第一盒体上开设有第一放置腔、第二放置腔以及通孔，所述第一放置腔与通孔连通，所述削笔机构包括削笔刀、抽拉盒以及定位组件，所述抽拉盒设置在第一放置腔中，所述削笔刀设置在抽拉盒中，所述定位组件用于将抽拉盒固定在

3、第一盒体上，所述放置机构转动连接在第一盒体上，用于放置笔。

4、当学生需要削笔时，从放置机构中拿出笔，并使用削笔刀削笔，当削笔完成后，将抽拉盒从第一放置腔中取出，并清理抽拉盒中的笔屑，由于抽拉盒可从第一盒体中抽出，进而方便对笔屑的清理，进而减小笔屑没有及时清理，污染到笔盒外的其他物品的概率。第二放置腔的开设，增加了空间利用率，可放置橡皮、尺子等其他文具，提高了装置的实用性和灵活性。

5、可选的，所述定位组件包括第一卡条、第二卡条以及密封胶圈。所述第一卡条设于第一盒体靠近抽拉盒底端，所述第二卡条置于抽拉盒顶端。所述密封胶圈位于抽拉盒外圈。

6、当削笔完成倒除碎屑时，通过第一卡条、第二卡条的相互配合关系弹性连接，将抽拉盒与第一放置腔紧密关闭，达到固定防滑的效果。密封胶圈起到将削笔机构中笔屑与外部隔离的作用。

7、可选的，所述抽拉盒上还设置有把手。

8、长条凹形的把手方便使用，使得抽拉盒的打开与关闭更加方便。

9、可选的，所述放置机构包括第二盒体、盖板以及固定组件，第二盒体转动连接在第一盒体上，所述第二盒体上开设有第三放置腔，所述盖板转动连接在第二盒体上，所述固定组件设置在第三放置腔中，用于对笔进行固定。

10、由于盖板转动连接在第二盒体上，当学生需要用笔时，转动盖板，使得第二盒体中的笔暴露在视野中，进而方便学生取笔，当需要拿取其它学习用具时，转动第二盒体，使得第一盒体上开设的第二放置腔中放置的学习用具，暴露在视野中，由于第二盒体转动连接在第一盒体上，进而方便学生拿取其它学习用具。

11、可选的，所述固定组件包括移动卡扣，所述可移动卡扣设置有多个，所述第二盒体上开设有多个滑槽，所述可移动卡扣通过滑槽滑动连接在第二盒体上。

12、小学生用完铅笔后，将铅笔卡入可移动卡扣内，根据铅笔长短在滑槽中滑动铅笔进行调节，固定笔身，使其稳定不晃动，减少外出携带笔盒时笔具碰撞金属外壳发出的噪音。

13、可选的，固定组件还包括多个锥形帽，所述锥形帽设置在第二盒体中。

14、将削完的铅笔固定在卡扣中，并将笔头滑动嵌入锥形帽之中，保护削好的铅笔笔头，减少铅笔笔头断裂的概率。

15、可选的，所述第一盒体、第二盒体以及盖板上均设置有磁铁。

16、使用完成关闭旋转笔盒时，第一盒体、第二盒体与盖板可通过磁铁紧密相吸，笔盒不易变形，方便外出携带。

17、本实用新型的通过设置的削笔机构与第一放置腔的滑动配合，解决了旋转结构的笔盒不够密封，在削完铅笔后，碎屑及碳灰不及时清理的情况下，会出现漏出污染到笔盒外的其他物品的问题，达到了洁净卫生的效果。

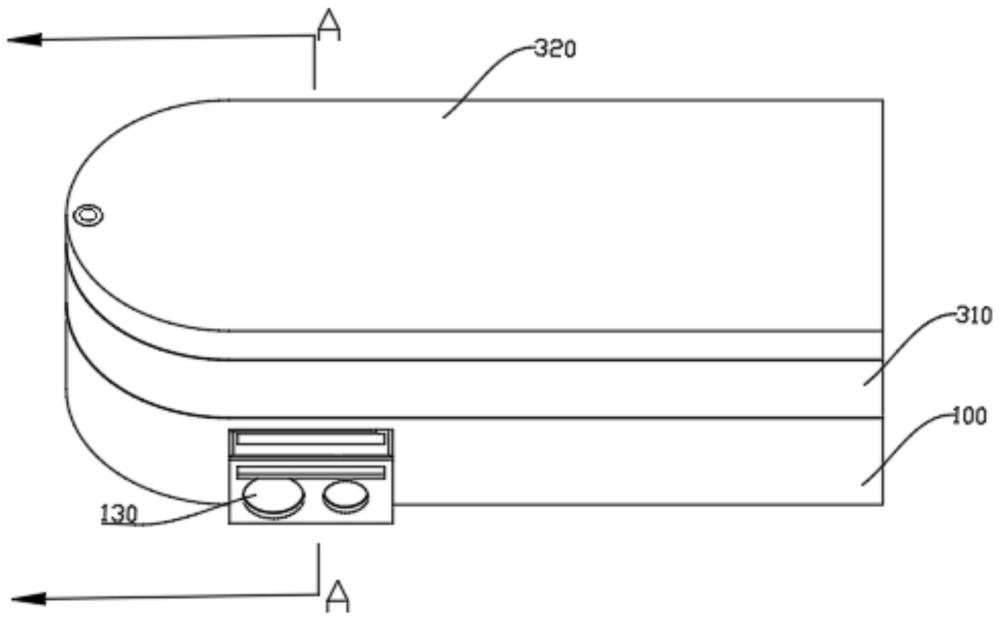

1.一种铅笔笔盒，其特征在于：包括第一盒体(100)、削笔机构(200)以及放置机构(300)，所述第一盒体(100)上开设有第一放置腔(110)、第二放置腔(120)以及通孔(130)，所述第一放置腔(110)与通孔(130)连通，所述削笔机构(200)包括削笔刀(210)、抽拉盒(220)以及定位组件(230)，所述抽拉盒(220)设置在第一放置腔(110)中，所述削笔刀(210)设置在抽拉盒(220)中，所述定位组件(230)用于将抽拉盒(220)固定在第一盒体(100)上，所述放置机构(300)转动连接在第一盒体(100)上，用于放置笔。

2.根据权利要求1所述的一种铅笔笔盒，其特征在于：所述定位组件(230)包括第一卡条(231)、第二卡条(232)以及密封胶圈(233)，所述第一卡条(231)设于第一盒体(100)靠近抽拉盒(220)底端，所述第二卡条(232)置于抽拉盒(220)顶端，所述密封胶圈(233)位于抽拉盒(220)外圈。

3.根据权利要求2所述的一种铅笔笔盒，其特征在于：所述抽拉盒(220)上还设置有把手(221)。

4.根据权利要求1-3中任意一项所述的一种铅笔笔盒，其特征在于：所述放置机构(300)包括第二盒体(310)、盖板(320)以及固定组件(330)，第二盒体(310)转动连接在第一盒体(100)上，所述第二盒体(310)上开设有第三放置腔(312)，所述盖板(320)转动连接在第二盒体(310)上，所述固定组件(330)设置在第三放置腔(312)中，用于对笔进行固定。

5.根据权利要求4所述的一种铅笔笔盒，其特征在于：所述固定组件(330)包括可移动卡扣(331)，所述移动卡扣(331)设置有多个，所述第二盒体(310)上开设有多个滑槽(311)，所述可移动卡扣(331)通过滑槽(311)滑动连接在第二盒体(310)上。

6.根据权利要求5所述的一种铅笔笔盒，其特征在于：固定组件(330)还包括多个锥形帽(332)，所述锥形帽(332)设置在第二盒体(310)中。

7.根据权利要求4所述的一种铅笔笔盒，其特征在于：所述第一盒体(100)、第二盒体(310)以及盖板(320)上均设置有磁铁(410)。
