可穿戴设备生产装置的制作方法

本技术涉及可穿戴设备生产设备领域，尤其涉及可穿戴设备生产装置。

背景技术：

1、可穿戴设备即直接穿在身上，或是整合到用户的衣服或配件的一种便携式设备，主流的产品形态包括以手腕为支撑的watch类(包括手表和腕带等产品)，以脚为支撑的shoes类(包括鞋、袜子或者将来的其他腿上佩戴产品)，以头部为支撑的glass类(包括眼镜、头盔、头带等)，以及智能服装、书包、拐杖、配饰等各类非主流产品形态。

2、在可穿戴设备(鞋)的加工过程中，需要使用到压胶装置，现有的压胶装置，夹持及保护效果差，当人们在使用压胶装置时，无法很好的对鞋进行固定，且在夹持鞋的过程中，无法缓冲保护，会造成鞋出现损伤，不方便人们使用。

3、因此，有必要提供可穿戴设备生产装置解决上述技术问题，公开该背景技术部分的信息仅仅旨在增加对本发明的总体背景的理解，而不必然被视为承认或以任何形式暗示该信息构成已经成为本领域一般技术人员所公知的现有技术。

技术实现思路

1、本实用新型提供可穿戴设备生产装置，解决了现有的压胶装置，夹持及保护效果差，当人们在使用压胶装置时，无法很好的对鞋进行固定，且在夹持鞋的过程中，无法缓冲保护，会造成鞋出现损伤，不方便人们使用的技术问题。

2、为解决上述技术问题，本实用新型提供的可穿戴设备生产装置，包括底座，所述底座顶部的中心处固定连接有承载板，所述承载板的顶部固定连接有缓冲弹性块，所述底座顶部的两侧均固定连接有外壳，所述外壳的顶部固定连接有驱动电机，所述驱动电机的输出端固定连接有丝杆，所述丝杆的表面螺纹连接有螺纹块，所述螺纹块的内侧固定连接有连接块，所述连接块的内侧贯穿至外壳的内侧并固定连接有压板，所述压板的底部固定连接有压块，所述压块的底部固定连接有弹性海绵块，所述底座内腔的两侧均竖向固定连接有支撑板，所述支撑板的内侧固定连接有气缸，所述气缸的内侧固定连接有移动块，所述移动块的顶部固定连接有移动柱，所述移动柱的顶部贯穿至底座的顶部并固定连接有壳体，所述壳体内腔外侧的四周固定连接有弹簧，所述弹簧的内侧固定连接有滑板，所述滑板的顶部和底部与壳体内腔的顶部和底部接触，所述滑板内侧的顶部和底部均固定连接有顶杆，所述顶杆的内侧贯穿至壳体的内侧并固定连接有夹持块。

3、优选的，所述外壳内腔的外侧开设有滑槽，所述滑槽的内腔滑动连接有滑块，所述滑块的内侧与螺纹块的外侧固定连接。

4、优选的，所述丝杆的底部套接有轴承座，且轴承座的底部与外壳内腔的底部固定连接。

5、优选的，所述移动块的底部固定连接有滚轮，所述滚轮的底部与底座内腔的底部接触。

6、优选的，所述弹簧的数量为四个，且四个弹簧呈等距离排列在壳体内腔的外侧。

7、优选的，所述底座底部的两侧均固定连接有支撑腿，所述支撑腿的底部固定连接有垫块。

8、优选的，所述压块两侧的顶部均固定连接有装配块，且装配块的内腔通过螺丝与压板底部的两侧固定连接。

9、优选的，所述夹持块的内侧固定连接有防滑垫，且防滑垫的材质为橡胶材料。

10、与相关技术相比较，本实用新型提供的可穿戴设备生产装置具有如下有益效果：

11、本实用新型提供可穿戴设备生产装置，首先将鞋底摆放在缓冲弹性块上方，此时，气缸带动移动块相对移动，移动块带动滚轮在底座内滑动，同时移动块带动移动柱相对移动，移动柱带动壳体相对移动，壳体通过顶杆带动夹持块相对移动，使夹持块对缓冲弹性块上的鞋底进行夹持固定。

12、本实用新型提供可穿戴设备生产装置，同时夹持块通过顶杆和滑板在弹簧上缓冲，防止造成鞋底损伤，同步驱动电机通过轴承座带动丝杆开始转动，丝杆转动带动螺纹块向下移动，螺纹块带动滑块在滑槽内滑动，螺纹块通过连接块带动压板向下移动，压板通过压块带动弹性海绵块向下移动，使其对缓冲弹性块上的鞋底进行按压。

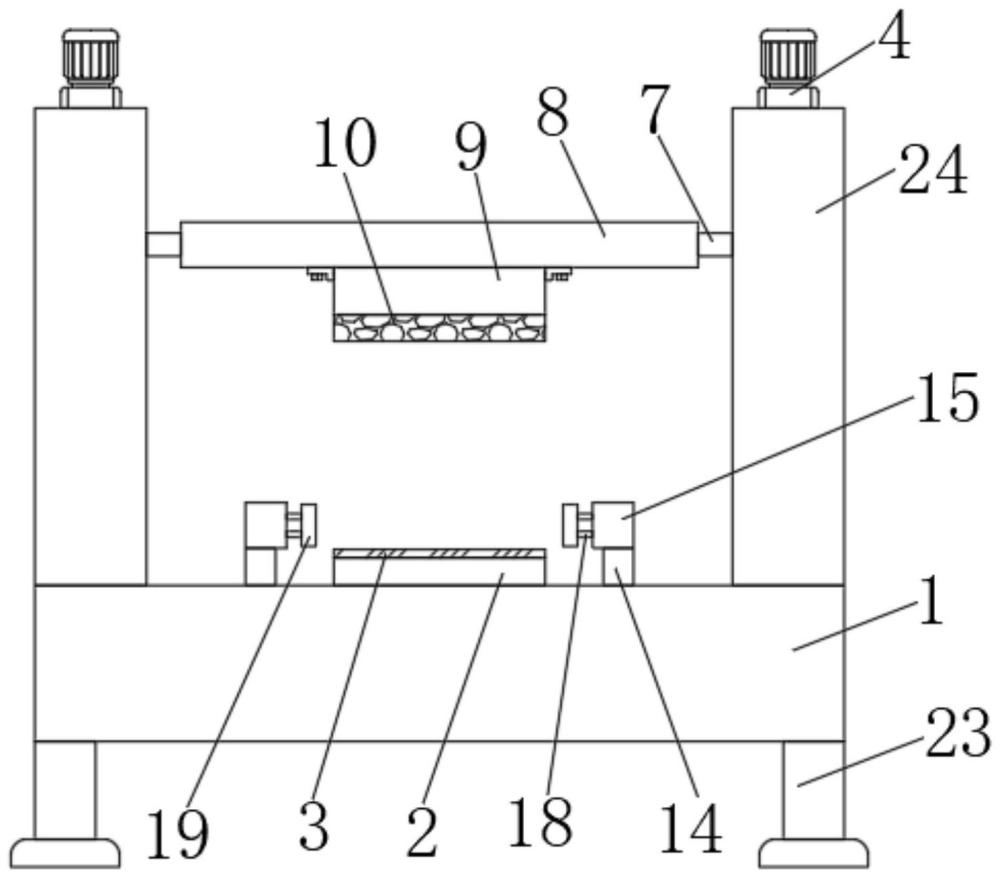

1.可穿戴设备生产装置，包括底座(1)，其特征在于：所述底座(1)顶部的中心处固定连接有承载板(2)，所述承载板(2)的顶部固定连接有缓冲弹性块(3)，所述底座(1)顶部的两侧均固定连接有外壳(24)，所述外壳(24)的顶部固定连接有驱动电机(4)，所述驱动电机(4)的输出端固定连接有丝杆(5)，所述丝杆(5)的表面螺纹连接有螺纹块(6)，所述螺纹块(6)的内侧固定连接有连接块(7)，所述连接块(7)的内侧贯穿至外壳(24)的内侧并固定连接有压板(8)，所述压板(8)的底部固定连接有压块(9)，所述压块(9)的底部固定连接有弹性海绵块(10)，所述底座(1)内腔的两侧均竖向固定连接有支撑板(11)，所述支撑板(11)的内侧固定连接有气缸(12)，所述气缸(12)的内侧固定连接有移动块(13)，所述移动块(13)的顶部固定连接有移动柱(14)，所述移动柱(14)的顶部贯穿至底座(1)的顶部并固定连接有壳体(15)，所述壳体(15)内腔外侧的四周固定连接有弹簧(16)，所述弹簧(16)的内侧固定连接有滑板(17)，所述滑板(17)的顶部和底部与壳体(15)内腔的顶部和底部接触，所述滑板(17)内侧的顶部和底部均固定连接有顶杆(18)，所述顶杆(18)的内侧贯穿至壳体(15)的内侧并固定连接有夹持块(19)。

2.根据权利要求1所述的可穿戴设备生产装置，其特征在于，所述外壳(24)内腔的外侧开设有滑槽(20)，所述滑槽(20)的内腔滑动连接有滑块(21)，所述滑块(21)的内侧与螺纹块(6)的外侧固定连接。

3.根据权利要求1所述的可穿戴设备生产装置，其特征在于，所述丝杆(5)的底部套接有轴承座，且轴承座的底部与外壳(24)内腔的底部固定连接。

4.根据权利要求1所述的可穿戴设备生产装置，其特征在于，所述移动块(13)的底部固定连接有滚轮(22)，所述滚轮(22)的底部与底座(1)内腔的底部接触。

5.根据权利要求1所述的可穿戴设备生产装置，其特征在于，所述弹簧(16)的数量为四个，且四个弹簧(16)呈等距离排列在壳体(15)内腔的外侧。

6.根据权利要求1所述的可穿戴设备生产装置，其特征在于，所述底座(1)底部的两侧均固定连接有支撑腿(23)，所述支撑腿(23)的底部固定连接有垫块。

7.根据权利要求1所述的可穿戴设备生产装置，其特征在于，所述压块(9)两侧的顶部均固定连接有装配块，且装配块的内腔通过螺丝与压板(8)底部的两侧固定连接。

8.根据权利要求1所述的可穿戴设备生产装置，其特征在于，所述夹持块(19)的内侧固定连接有防滑垫，且防滑垫的材质为橡胶材料。
