一种污染物检测用取样装置的制作方法

本发明涉及污水监测设备，具体为一种污染物检测用取样装置。

背景技术：

1、污染物监测是指运用物理、化学、生物等现代科学技术方法，间断地或连续地对环境化学污染物及物理和生物污染等因素进行现场的监测和测定，作出正确的环境质量评价，如水环境污染物检测工作。

2、公开号为cn112798349a的专利文件公开了一种水环境检测用的污染物取样装置，包括装置本体，所述装置本体的内壁固定连接有固定板，所述固定板的顶部固定连接有收纳板，所述收纳板的内部开设有一号抽水腔、二号抽水腔和三号抽水腔，所述一号抽水腔、二号抽水腔和三号抽水腔的内部均活动连接有活塞，所述活塞的侧壁固定连接有滑杆，所述滑杆延伸至收纳板的外部并固定连接有连接杆，上述申请文件中通过三个活塞在一号抽水腔、二号抽水腔和三号抽水腔内移动，改变一号抽水腔、二号抽水腔和三号抽水腔内的气压，进而实现分别从第一进水管、第二进水管和第三进水管将不同深度污水吸进一号抽水腔、二号抽水腔和三号抽水腔内，其在对第一进水管、第二进水管和第三进水管进行使用时需要将其放入被测量的污水中的不同深度，此操作较为麻烦，容易耽误整体水环境污染物检测工作的进度。

技术实现思路

1、针对现有技术的不足，本发明提供了一种污染物检测用取样装置，解决了上述背景技术中提出的问题。

2、为实现以上目的，本发明通过以下技术方案予以实现：一种污染物检测用取样装置，包括机体，所述机体的前端设置有仓门和控制面板，所述机体的底部设置有万向轮，所述机体的前端开设有滑槽，所述机体的内部设置有放置板，所述机体的侧面设置有入水取样机构，所述机体的内部设置有缓冲机构；所述入水取样机构包括三组抽取泵和连接架，所述三组抽取泵均固定安装在放置板的顶部，三组所述抽取泵的侧面均设置有抽取管，三组所述抽取管远离抽取泵的一端均设置有采集头，三组所述采集头的侧面均固定连接有配重块，三组所述抽取泵的底部均设置有送样管，所述连接架固定连接在机体的侧面，所述连接架的内侧转动连接有转杆一、转杆二和转杆三，所述转杆一、转杆二和转杆三的表面均固定连接有缠绕辊，所述转杆一和转杆三的表面均固定连接有从动齿轮，所述转杆二的表面固定连接有主动齿轮一和主动齿轮二，所述连接架的前端固定安装有电机，所述电机的输出轴与转杆二的侧端固定连接，三组所述送样管远离抽取泵的一端均设置有自动下落收集机构。

3、根据上述技术方案，三组所述抽取管分别缠绕于三组缠绕辊表面，两组所述从动齿轮分别与主动齿轮一和主动齿轮二相啮合，缠绕辊转动时会对抽取管进行放卷或收卷，主动齿轮一与主动齿轮二转动时会带动两组从动齿轮转动。

4、根据上述技术方案，所述主动齿轮一和主动齿轮二均为不完全齿轮，且所述主动齿轮二的齿牙数小于主动齿轮一的齿牙数，转杆二转动时会通过主动齿轮一、主动齿轮二与两组从动齿轮间歇带动转杆一以及转杆三转动。

5、根据上述技术方案，所述自动下落收集机构包括取样瓶和固定套，所述取样瓶的内部固定连接有固定杆，所述固定杆的顶部固定连接有限位板，所述限位板的底部固定连接有压缩弹簧，所述压缩弹簧远离限位板的一端固定连接有封闭板，所述封闭板贯穿且滑动连接在固定杆的表面，所述取样瓶的侧面贯穿且固定连接有气压仓，所述气压仓的两端内部分别活塞滑动连接有拉杆一和拉杆二，所述拉杆二远离气压仓的一端与封闭板的底部固定连接，所述取样瓶的顶部贯穿且固定连接有插入部，所述插入部的内壁上开设有环槽，所述固定套固定连接在送样管远离抽取泵一端的表面，所述送样管的表面滑动连接有滑动管，所述滑动管的外壁上开设有凹槽，所述凹槽的内部设置有伸缩弹簧，所述凹槽的内部通过伸缩弹簧滑动连接有弧形块，所述滑动管的顶部贯穿且固定连接有液压仓，所述液压仓的两端内部分别活塞滑动连接有活塞杆一和活塞杆二，所述活塞杆一远离液压仓的一端固定连接有连接板，所述连接板远离活塞杆一的一端与固定套固定连接，所述连接板的底部固定连接有复位弹簧，所述复位弹簧远离连接板底部的一端与液压仓的顶部固定连接，所述活塞杆二远离液压仓的一端与弧形块固定连接，所述滑动管的底部固定连接有下压杆。

6、根据上述技术方案，所述下压杆的底部初始状态下与封闭板的顶部相抵触，所述压缩弹簧初始状态下处于被拉伸状态，下压杆离开封闭板的顶部时压缩弹簧会回弹带动封闭板向上移动。

7、根据上述技术方案，所述封闭板的直径与插入部的内径相等，所述弧形块初始状态下有三分之一位于环槽内，所述弧形块的弧面向下，封闭板向上移动会封闭住插入部，弧形块卡在环槽内使得滑动管无法与插入部分离，弧形块的弧面受到挤压时会向凹槽内移动。

8、根据上述技术方案，所述缓冲机构包括承载板、转轴和减速块，所述承载板的底部固定连接有缓冲弹簧，所述缓冲弹簧远离承载板底部的一端与机体的内部底部固定连接，所述承载板的顶部固定连接有支架，所述转轴的两端均设置有扭簧，所述转轴通过两端扭簧与支架贯穿且转动连接，所述转轴的侧面固定连接有接触杆，所述支架的内侧底部固定连接有限制杆，所述减速块固定连接在机体的内侧壁上，所述承载板的前端设置有排水组件。

9、根据上述技术方案，所述接触杆的长度大于转轴侧面到减速块的横向距离，所述减速块的材质为橡胶材质，接触杆向下移动时会与减速块接触，接触杆与橡胶材质的减速块发生挤压时会产生阻力。

10、根据上述技术方案，所述排水组件包括槽体和漏孔，所述槽体开设于承载板的内部，所述漏孔开设于承载板的顶部，所述槽体的前端贯穿且固定连接有排水管。

11、根据上述技术方案，所述漏孔与槽体相连通，所述槽体的底部为倾斜设置，所述排水管滑动连接在滑槽内，承载板顶部的水会通过漏孔进入槽体内，并从槽体倾斜的底部流向排水管。

12、本发明提供了一种污染物检测用取样装置。具备以下有益效果：

13、（1）本发明通过入水取样机构的设置，使得需要对目标水域进行取样时，可以开启电机带动转杆二转动，转杆二转动会通过主动齿轮一、主动齿轮二、从动齿轮等组件的配合带动转杆一与转杆三间歇性转动，从而使得三组缠绕辊不同程度的进行放卷，而三组送样管与其底部采集头则会下落到目标水域不同深度处，此时开启三组抽取泵可以抽取到目标水域不同深度的样本，使用起来简单方便，不易耽误整体取样进度。

14、（2）本发明通过自动下落收集机构的设置，使得可以通过固定套、滑动管、插入部、弧形块、环槽等组件的配合将取样瓶安装在送样管底部，此时目标水域样本可以通过送样管进入取样瓶内，而当取样瓶内收集足够样本时会自动脱落提醒工作人员，封闭块会自动向上移动封闭住插入部，防止样本流失，而需要取出样本时拉动拉杆一就可以重新打开插入部。

15、（3）本发明通过缓冲机构的设置，使得取样瓶自动脱落时会掉落到承载板上，此时承载板会向下移动，缓冲弹簧吸收冲击力起到缓冲的作用，保护取样瓶不受损伤，而通过支架、转轴、接触杆、减速块等组件的配合会减缓缓冲弹簧后续回弹时的速度幅度，防止承载板来回弹动，进一步提高整体的缓冲效果。

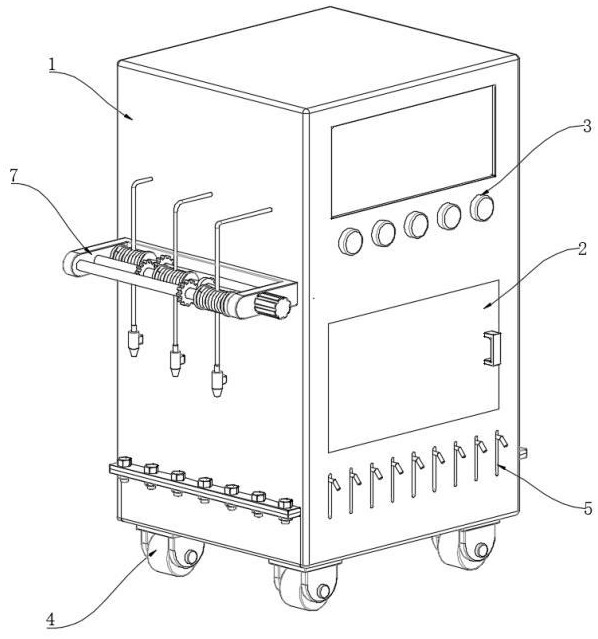

1.一种污染物检测用取样装置，包括机体（1），其特征在于：所述机体（1）的前端设置有仓门（2）和控制面板（3），所述机体（1）的底部设置有万向轮（4），所述机体（1）的前端开设有滑槽（5），所述机体（1）的内部设置有放置板（6），所述机体（1）的侧面设置有入水取样机构（7），所述机体（1）的内部设置有缓冲机构（9）；

2.根据权利要求1所述的一种污染物检测用取样装置，其特征在于：三组所述抽取管（72）分别缠绕于三组缠绕辊（78）表面，两组所述从动齿轮（79）分别与主动齿轮一（710）和主动齿轮二（711）相啮合。

3.根据权利要求2所述的一种污染物检测用取样装置，其特征在于：所述主动齿轮一（710）和主动齿轮二（711）均为不完全齿轮，且所述主动齿轮二（711）的齿牙数小于主动齿轮一（710）的齿牙数。

4.根据权利要求3所述的一种污染物检测用取样装置，其特征在于：所述自动下落收集机构（8）包括取样瓶（81）和固定套（811），所述取样瓶（81）的内部固定连接有固定杆（82），所述固定杆（82）的顶部固定连接有限位板（83），所述限位板（83）的底部固定连接有压缩弹簧（84），所述压缩弹簧（84）远离限位板（83）的一端固定连接有封闭板（85），所述封闭板（85）贯穿且滑动连接在固定杆（82）的表面，所述取样瓶（81）的侧面贯穿且固定连接有气压仓（86），所述气压仓（86）的两端内部分别活塞滑动连接有拉杆一（87）和拉杆二（88），所述拉杆二（88）远离气压仓（86）的一端与封闭板（85）的底部固定连接，所述取样瓶（81）的顶部贯穿且固定连接有插入部（89），所述插入部（89）的内壁上开设有环槽（810），所述固定套（811）固定连接在送样管（73）远离抽取泵（71）一端的表面，所述送样管（73）的表面滑动连接有滑动管（812），所述滑动管（812）的外壁上开设有凹槽（813），所述凹槽（813）的内部设置有伸缩弹簧（814），所述凹槽（813）的内部通过伸缩弹簧（814）滑动连接有弧形块（815），所述滑动管（812）的顶部贯穿且固定连接有液压仓（816），所述液压仓（816）的两端内部分别活塞滑动连接有活塞杆一（817）和活塞杆二（820），所述活塞杆一（817）远离液压仓（816）的一端固定连接有连接板（818），所述连接板（818）远离活塞杆一（817）的一端与固定套（811）固定连接，所述连接板（818）的底部固定连接有复位弹簧（819），所述复位弹簧（819）远离连接板（818）底部的一端与液压仓（816）的顶部固定连接，所述活塞杆二（820）远离液压仓（816）的一端与弧形块（815）固定连接，所述滑动管（812）的底部固定连接有下压杆（821）。

5.根据权利要求4所述的一种污染物检测用取样装置，其特征在于：所述下压杆（821）的底部初始状态下与封闭板（85）的顶部相抵触，所述压缩弹簧（84）初始状态下处于被拉伸状态。

6.根据权利要求5所述的一种污染物检测用取样装置，其特征在于：所述封闭板（85）的直径与插入部（89）的内径相等，所述弧形块（815）初始状态下有三分之一位于环槽（810）内，所述弧形块（815）的弧面向下。

7.根据权利要求6所述的一种污染物检测用取样装置，其特征在于：所述缓冲机构（9）包括承载板（91）、转轴（95）和减速块（98），所述承载板（91）的底部固定连接有缓冲弹簧（92），所述缓冲弹簧（92）远离承载板（91）底部的一端与机体（1）的内部底部固定连接，所述承载板（91）的顶部固定连接有支架（93），所述转轴（95）的两端均设置有扭簧（94），所述转轴（95）通过两端扭簧（94）与支架（93）贯穿且转动连接，所述转轴（95）的侧面固定连接有接触杆（96），所述支架（93）的内侧底部固定连接有限制杆（97），所述减速块（98）固定连接在机体（1）的内侧壁上，所述承载板（91）的前端设置有排水组件（10）。

8.根据权利要求7所述的一种污染物检测用取样装置，其特征在于：所述接触杆（96）的长度大于转轴（95）侧面到减速块（98）的横向距离，所述减速块（98）的材质为橡胶材质。

9.根据权利要求8所述的一种污染物检测用取样装置，其特征在于：所述排水组件（10）包括槽体（101）和漏孔（102），所述槽体（101）开设于承载板（91）的内部，所述漏孔（102）开设于承载板（91）的顶部，所述槽体（101）的前端贯穿且固定连接有排水管（103）。

10.根据权利要求9所述的一种污染物检测用取样装置，其特征在于：所述漏孔（102）与槽体（101）相连通，所述槽体（101）的底部为倾斜设置，所述排水管（103）滑动连接在滑槽（5）内。
