基于环保混纺低弹粘锦涤纱生产的包装上料装置及方法与流程

本发明涉及纱线包装，特别涉及基于环保混纺低弹粘锦涤纱生产的包装上料装置及方法。

背景技术：

1、在纺织厂车间工序流程中，为方便纱线的储藏搬运，清点整理，纱线打包机是必不可少的，既节省了很多时间成本又节约了人力成本，但是纱线打包机过于沉重很不方便运输，无法在纱线生产出来的第一时间进行纱线打包的工作。

2、参考公开号为cn205770300u的专利申请所公开的纱线筒包装机打包装置。发明提供纱线筒包装机打包装置，包括有打包架体，打包架体上由前至后依次设有打包传送带机构、在包装袋周围捆绑绑带的绑带机构、传送辊组输送机构，打包架体上位于传送辊组输送机构后端的下方设有称重装置，装满纱线筒的包装袋进入打包装置后，通过打包传送带机构输送到绑带机构处进行绑带处理，然后通过传送辊组输送机构输送到秤重装置处进行称重，能够自动绑带打包和称重，控制方便，提高工作效率。

3、实际生产过程中，需要对纱线进行输送，故需要将纱线缠绕于纱筒外部，为了对纱线进行保护，所以需要在带有纱线的纱筒外部缠绕包装膜，而由于纱筒的两端在缠绕过程中包装膜时，包装膜会过长而造成两端纱筒两端的包装膜出现散乱，导致包装膜无法对纱筒两端的纱线进行保护，并且在运输过程中，包装膜易出现钩破。

4、因此，有必要提供基于环保混纺低弹粘锦涤纱生产的包装上料装置及方法解决上述技术问题。

技术实现思路

1、本发明的目的在于提供基于环保混纺低弹粘锦涤纱生产的包装上料装置及方法，以解决上述背景技术中提出的现有技术的缺陷的问题。

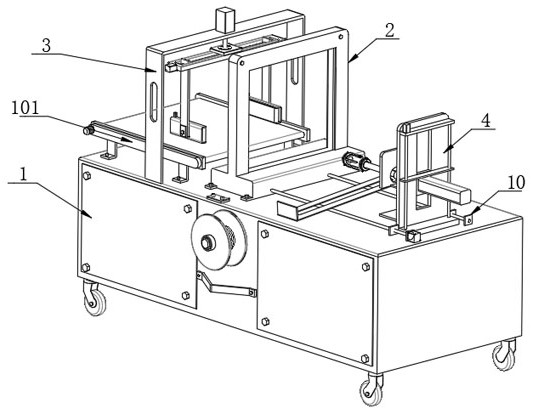

2、基于上述思路，本发明提供如下技术方案：基于环保混纺低弹粘锦涤纱生产的包装上料装置，包括包装支撑架，所述包装支撑架顶部固定连接有用于缠绕包装的包装缠绕设备，所述包装支撑架顶部一侧设置有用于输送的输送装置，还包括：

3、设置于包装支撑架顶部另一侧的滑动架，所述滑动架底部设置有用于水平移动的水平移动模组，所述滑动架内部滑动连接有滑动板，滑动板一侧固定连接有第二电动推杆，第二电动推杆的伸缩端固定连接有移动筒，所述移动筒外侧设置有撑开件，当移动筒延伸至纱筒内部时通过撑开件对纱筒固定；

4、所述移动筒两端均设置有支撑盘，两个支撑盘与移动筒设置调节件，用于将两个支撑盘分别推动纱筒两端，两个所述支撑盘一侧均固定连接有用于对缠绕带吸附的转动框，两个转动框一侧均固定连接有压实件，用于对纱筒两端缠绕多余的缠绕带压实；所述包装支撑架顶部固定连接有支架，所述支架内部设置有用于纱筒固定的夹持件。

5、作为本发明进一步的方案：所述撑开件包括滑动连接于移动筒内部的推动板，所述移动筒设置有驱动丝杆，驱动丝杆贯穿推动板并与推动板通过滚珠螺母副连接，所述移动筒外侧设置有多个撑开板，所述移动筒外侧开设有与多个撑开板一一对应的滑动槽。

6、作为本发明进一步的方案：所述撑开件还包括与多个撑开板一一对应的推动杆，多个推动杆一端均与推动板转动连接，多个推动杆另一端分别与多个撑开板转动连接，多个撑开板一侧均固定连接有限位板，多个限位板均贯穿移动筒外侧并与移动筒滑动连接，所述移动筒内部设置有第一电机，第一电机的输出轴与驱动丝杆固定连接。

7、作为本发明进一步的方案：所述转动框外侧固定连接有多个吸气头，所述转动框内侧固定连接有多个第一内齿圈，所述第一内齿圈内侧啮合连接有第一齿轮，所述转动框底部转动连接有转动环，所述支撑盘一侧固定连接有第三电机，第三电机的吸气端穿过转动环与转动框相连通，所述支撑盘一侧固定连接有抽气泵，抽气泵的输出轴穿过支撑盘并与第一齿轮固定连接。

8、作为本发明进一步的方案：所述压实件固定连接于转动框一侧的固定框，所述固定框外侧设置有多个齿条，多个齿条均贯穿固定框外侧并与固定框滑动连接，多个齿条绕固定框圆心环形设置，多个齿条外侧均啮合连接有第二齿轮，多个第二齿轮底部均固定连接有第三齿轮，多个第三齿轮外侧啮合连接有第二内齿圈，所述第二内齿圈与固定框内部底端转动连接，多个第三齿轮均转动连接于固定框内部底端，所述固定框外侧固定连接有第二电机，第二电机的输出轴与其中一个第二齿轮固定连接。

9、作为本发明进一步的方案：多个齿条远离固定框的一端均固定连接有限位框，所述限位框内部滑动连接有磁块，所述限位框内部顶端固定连接有电磁铁，所述电磁铁通电后与磁块磁性相斥，所述磁块与限位框内部底端之间固定连接有弹簧，所述磁块外侧固定连接有推动架，所述推动架内部转动连接有挤压辊，所述挤压辊内部设置有加热丝。

10、作为本发明进一步的方案：所述调节件包括螺纹筒，所述螺纹筒外侧转动连接有支板，支板与移动筒转动连接，所述螺纹筒外侧固定连接有外齿圈，外齿圈外侧啮合连接有第四齿轮，所述移动筒外侧固定连接有第四电机，第四电机的输出轴与第四齿轮固定连接，所述螺纹筒两端内部均螺纹连接有螺纹杆，两个螺纹杆分别与两个支撑盘固定连接，所述支撑盘与移动筒之间固定连接有伸缩杆。

11、作为本发明进一步的方案：所述夹持件包括固定连接于支架顶部的第一电动推杆，第一电动推杆的伸缩端固定连接有移动架，所述移动架内部转动连接有双向丝杆，所述双向丝杆外侧通过滚珠螺母副连接有两个夹持板，两个夹持板相对移动，两个夹持板相对一侧设置有传动装置。

12、作为本发明进一步的方案：所述滑动架外侧设置有用于滑动板升降的升降模组，所述滑动板一侧固定连接有承接板，挡板套设于第二电动推杆的伸缩端外侧，所述第二电动推杆底部固定连接有承接板。

13、基于环保混纺低弹粘锦涤纱生产的包装上料方法，包括以下步骤：

14、步骤一、将带有纱线的纱筒放置于输送装置上输送，当经过支架时，通过支架通过夹持件对纱筒进行居中夹持固定；

15、步骤二、然后驱动水平移动模组，水平移动模组带的滑动架进行水平移动，当移动至指定位置后，通过启动第二电动推杆，将移动筒插入纱筒的中部，通过移动筒内部的撑开件将纱筒进行固定，并通过启动调节件，使两个支撑盘移动至纱筒的两端；

16、步骤三、在通过移动水平移动模组，使纱筒穿过包装缠绕设备，通过包装缠绕设备对纱筒外侧缠绕包装膜，缠绕过程中，通过启动支撑盘上的转动框，将纱筒两端多余的包装膜向纱筒中心吸附；

17、步骤四、当将包装膜吸附完成后，通过压实件与纱筒两端接触，将两端的包装膜压实。

18、与现有技术相比，本发明的有益效果是：

19、1、夹持件将纱筒进行夹持时，移动筒插入纱筒内部后，通过启动第一电机，第一电机带动驱动丝杆转动，驱动丝杆带动多个转动连接的推动杆移动，使推动杆推动撑开板远离移动筒，进而使多个撑开板与纱筒的内壁相接触，从而将纱筒进行固定，使纱筒在缠绕过程中可以保持稳定。

20、2、通过启动抽气泵，抽气泵带动向转动框内部进行抽气，使转动框外侧的多个吸气头进行吸气，当包装膜缠绕时，包装膜向纱筒的中进行紧贴，从而避免包装膜出现散乱的情况，可以对纱筒的两端紧密贴合。

21、3、通过启动限位框内部的电磁铁，使电磁铁通电推动磁块进行移动，磁块外侧的推动架上的挤压辊与纱筒的一端相接触，使挤压辊挤压包装膜，再通过启动第三电机，第三电机带动第一齿轮转动，第一齿轮带动啮合连接的第一内齿圈转动，从而使转动框带动固定连接的固定框转动，使固定框外侧的多个挤压辊将纱筒两端的包装膜进行充分压实，并且配合转动框上的吸气头吸附，使包装膜呈螺旋状压实处理。
