一种大面积混凝土养护装置的制作方法

本发明涉及混凝土养护，特别是涉及一种大面积混凝土养护装置。

背景技术：

1、在混凝土施工和维护过程中，对混凝土进行适当的养护是至关重要的步骤，它直接影响到混凝土的强度、耐久性和使用寿命。

2、养护过程中，常用的方法之一是通过喷洒养护介质在混凝土表面形成一层保护膜，以减少水分蒸发，防止混凝土因过快干燥而产生裂缝。

3、传统的混凝土养护方式多采用人工手持喷枪进行喷洒，这种方式不仅效率低下，而且喷洒效果难以保证均匀。

4、为了提高效率和喷洒质量，近年来市场上出现了一些自动化的大面积混凝土养护装置。

5、这些装置通常包括支撑机构和喷洒机构，支撑机构用于横跨待养护的混凝土上部，喷洒机构则负责将养护介质均匀地喷洒在混凝土表面。

6、然而，现有的自动化养护装置在喷洒过程中仍存在一些问题。

7、例如，喷洒机构中的养护喷头在移动过程中，其连接的软管容易因拉扯或堆积而影响喷洒的均匀性和连续性。

8、此外，当养护喷头移动到行程的末端或遇到障碍物时，如果养护介质仍然继续流动，就会导致养护介质在混凝土的固定位置过度喷洒，不仅造成养护介质的浪费，还可能影响混凝土的外观和质量。

技术实现思路

1、本发明提供了一种大面积混凝土养护装置，以解决养护喷头移动受阻时导致养护介质在混凝土的固定位置过度喷洒的问题。

2、为了缓解上述技术问题，本发明提供的技术方案在于：

3、一种大面积混凝土养护装置，包括能够移位的养护喷头、收纳机构和调节机构；

4、所述收纳机构包括收纳辊和缠绕于所述收纳辊上的进料管，所述进料管的一端与养护介质源连通，另一端与所述养护喷头连通；

5、所述调节机构包括控制杆，所述控制杆抵靠于所述收纳机构，所述控制杆在所述收纳机构静止时封堵所述进料管，以及，在所述收纳机构运动时解除对所述进料管的封堵。

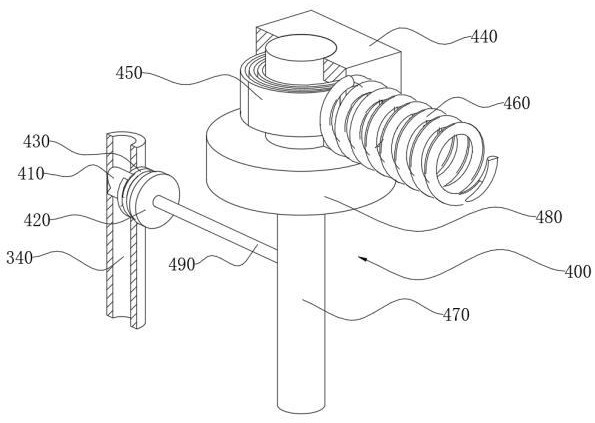

6、更进一步地，所述调节机构还包括转杆、转轮和拉绳；

7、所述转杆同轴连接于所述转轮，所述转轮抵接于所述收纳辊的辊轴，在所述收纳辊转动时同步转动；

8、所述拉绳的两端分别连接于所述转杆和所述控制杆。

9、更进一步地，所述调节机构还包括滑块和复位簧；

10、所述复位簧连接于所述转杆和所述滑块之间。

11、更进一步地，所述调节机构还包括弹簧，所述弹簧连接于所述滑块和所述收纳机构之间。

12、更进一步地，所述调节机构还包括限位板和拉簧，所述限位板连接于所述控制杆的端部，所述拉簧连接于所述限位板和所述进料管之间。

13、更进一步地，还包括支撑机构，所述支撑机构包括矩形框，所述矩形框的两端均连接有轮座，所述轮座上转动连接有移动轮。

14、更进一步地，还包括喷洒机构，所述喷洒机构还包括定轴转动于所述矩形框内部两端的两个带轮，两个所述带轮之间传动连接有皮带，所述养护喷头连接于所述皮带。

15、更进一步地，所述喷洒机构还包括连接座，所述养护喷头转动连接于所述连接座。

16、更进一步地，所述喷洒机构还包括两个安装座，两个所述安装座分别连接于所述矩形框的两端，两个所述带轮分别转动连接于所述轮座。

17、更进一步地，所述矩形框上连接有用于驱动所述带轮和所述辊轴转动的电机。

18、本发明的有益效果分析如下：

19、一种大面积混凝土养护装置，包括能够移位的养护喷头、收纳机构和调节机构；收纳机构包括收纳辊和缠绕于收纳辊上的进料管，进料管的一端与养护介质源连通，另一端与养护喷头连通；调节机构包括控制杆，控制杆抵靠于收纳机构，控制杆在收纳机构静止时封堵进料管，以及，在收纳机构运动时解除对进料管的封堵。

20、养护喷头移动使得养护介质喷洒在混凝土表面，在养护喷头移动至行程两端之后往回移动，当养护喷头向远离收纳辊的方向移动时，收纳辊上的软管同步释放，而养护喷头靠近收纳辊时，软管收纳在收纳辊上，此时与软管连通的进料管打开，使得养护介质能够流动于软管内，从而养护介质能够从养护喷头内喷出，而遇到养护喷头移动受阻时，收纳辊停止转动，此时进料管关闭，从而养护介质不再流动于软管，此时养护介质不再从养护喷头喷出，从而避免养护喷头移动受阻时养护介质喷洒在混凝土的固定位置导致喷洒不均匀以及养护介质浪费的情况发生。

1.一种大面积混凝土养护装置，其特征在于：包括能够移位的养护喷头（250）、收纳机构（300）和调节机构（400）；

2.根据权利要求1所述的大面积混凝土养护装置，其特征在于：所述调节机构（400）还包括转杆（470）、转轮（480）和拉绳（490）；

3.根据权利要求2所述的大面积混凝土养护装置，其特征在于：所述调节机构（400）还包括滑块（440）和复位簧（450）；

4.根据权利要求3所述的大面积混凝土养护装置，其特征在于：所述调节机构（400）还包括弹簧（460），所述弹簧（460）连接于所述滑块（440）和所述收纳机构（300）之间。

5.根据权利要求4所述的大面积混凝土养护装置，其特征在于：所述调节机构（400）还包括限位板（420）和拉簧（430），所述限位板（420）连接于所述控制杆（410）的端部，所述拉簧（430）连接于所述限位板（420）和所述进料管（340）之间。

6.根据权利要求5所述的大面积混凝土养护装置，其特征在于：还包括支撑机构（100），所述支撑机构（100）包括矩形框（110），所述矩形框（110）的两端均连接有轮座（120），所述轮座（120）上转动连接有移动轮（130）。

7.根据权利要求6所述的大面积混凝土养护装置，其特征在于：还包括喷洒机构（200），所述喷洒机构（200）还包括定轴转动于所述矩形框（110）内部两端的两个带轮（220），两个所述带轮（220）之间传动连接有皮带（230），所述养护喷头（250）连接于所述皮带（230）。

8.根据权利要求7所述的大面积混凝土养护装置，其特征在于：所述喷洒机构（200）还包括连接座（240），所述养护喷头（250）转动连接于所述连接座（240）。

9.根据权利要求8所述的大面积混凝土养护装置，其特征在于：所述喷洒机构（200）还包括两个安装座（210），两个所述安装座（210）分别连接于所述矩形框（110）的两端，两个所述带轮（220）分别转动连接于所述轮座（120）。

10.根据权利要求9所述的大面积混凝土养护装置，其特征在于：所述矩形框（110）上连接有用于驱动所述带轮（220）和所述辊轴（321）转动的电机。
