耳部区域成像的制作方法

本公开总体上涉及光学，尤其涉及对耳部区域的成像。

背景技术：

1、头戴式设备是一种可穿戴电子设备，通常佩戴在用户的头部上。头戴式设备可以包括用于诸如游戏、航空、工程、医疗、娱乐、以及活动追踪等各种应用的一个或多个电子部件。头戴式设备可以包括向头戴式设备的佩戴者呈现虚拟图像的显示器。当头戴式设备包括显示器时，该头戴式设备可以被称为头戴式显示器(head mounted display，hmd)。头戴式设备可以贴合到特定用户，以提高头戴式设备的性能或舒适性。

技术实现思路

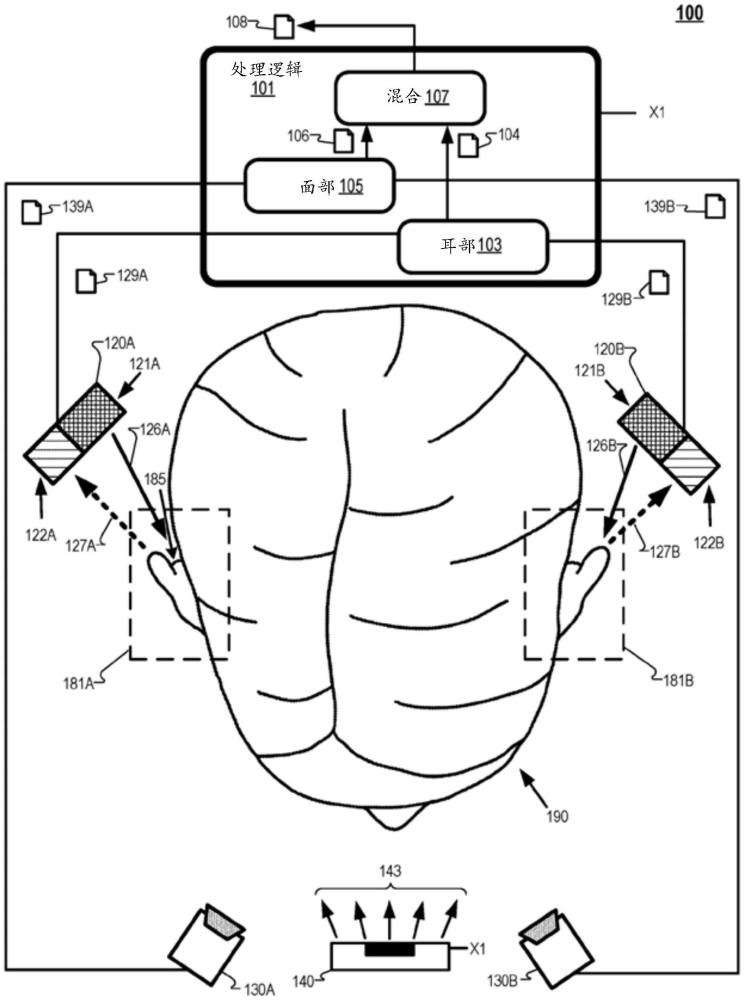

1、根据本公开的第一方面，提供了一种用于对耳部区域进行成像的系统，该系统包括：发射器，该发射器被配置为发射毫米波发送信号；接收器，该接收器被配置为接收返回毫米波信号；以及处理逻辑(processing logic)，该处理逻辑被配置为：驱动发射器向耳部区域发射毫米波发送信号；接收来自接收器的图像信号，其中图像信号是由接收器响应于接收到返回毫米波信号而生成的，返回毫米波信号是从耳部区域反射回来的毫米波发送信号；以及响应于图像信号生成耳部区域图像。

2、在一些实施例中，该系统还可以包括：光成像系统，该光成像系统被配置为通过感测从面部区域反射回来的可见光或非可见光来捕获面部区域的面部图像，面部区域包括眼睛区域和鼻子区域，其中面部区域与耳部区域重叠，并且其中处理逻辑还被配置为：接收来自光成像系统的面部图像；以及生成混合面部-耳部图像，该混合面部-耳部图像包括面部图像和耳部区域图像，其中面部图像与耳部区域图像在成像空间中共享公共坐标系。

3、在一些实施例中，混合面部-耳部图像可以包括用户的耳部鞍点(saddle point)与眼睛的眼睛特征之间的尺寸。

4、在一些实施例中，毫米波发送信号的波长可以在1毫米(mm)和10mm之间。

5、在一些实施例中，耳部区域可以包括耳部鞍点。

6、在一些实施例中，发射器可以包括发射器元件的二维阵列，并且其中驱动发射器发射毫米波发送信号包括：驱动发射器元件波束形成(beam-form)毫米波发送信号，以将毫米波发送信号引导到耳部区域。

7、在一些实施例中，接收器可以包括接收元件的二维阵列。

8、在一些实施例中，驱动发射器发射毫米波发送信号可以包括：驱动发射器跨越耳部区域来扫描(sweep)毫米波发送信号。

9、在一些实施例中，该系统还可以包括：第二发射器，该第二发射器被配置为发射第二毫米波发送信号；以及第二接收器，该第二接收器被配置为接收第二返回毫米波信号，第二返回毫米波信号是从第二耳部区域反射回来的第二毫米波发送信号。

10、在一些实施例中，第二耳部区域可以是左侧耳部区域，并且耳部区域可以是右侧耳部区域。

11、在一些实施例中，该系统还可以包括：摄像头，该摄像头被配置为捕获一个或多个位置图像，其中处理逻辑还被配置为：接收来自摄像头的该一个或多个位置图像；以及基于这些位置图像中的一个或多个来识别人的耳部区域。

12、根据本公开的另一方面，提供了一种用于对耳部区域进行成像的系统，该系统包括：发射器，该发射器被配置为发射发送信号，其中发送信号既不是可见光也不是非可见光；接收器，该接收器被配置为接收返回信号；以及处理逻辑，该处理逻辑被配置为驱动发射器向耳部区域发射发送信号；接收来自接收器的图像信号，其中图像信号是由接收器响应于接收到返回信号而生成的，返回信号是从耳部区域反射回来的发送信号；以及响应于图像信号生成耳部区域图像。

13、在一些实施例中，发送信号可以是超声波信号。

14、根据本公开的另一方面，提供了一种方法，该方法包括：驱动发射器向耳部区域发射毫米波发送信号；接收来自接收器的图像信号，其中图像信号是由接收器响应于接收到返回毫米波信号而生成的，返回毫米波信号是从耳部区域反射回来的毫米波发送信号；以及响应于图像信号生成耳部区域图像。

15、在一些实施例中，该方法还可以包括：通过感测从人的面部区域反射回来的可见光或非可见光来捕获该面部区域的面部图像，面部区域包括眼睛区域和鼻子区域，其中面部区域与耳部区域重叠；以及生成混合面部-耳部图像，该混合面部-耳部图像包括面部图像和耳部区域图像，其中面部图像与耳部区域图像在成像空间中共享公共坐标系。

16、在一些实施例中，该方法还可以包括：根据混合面部-耳部图像来确定尺寸，其中尺寸在用户的耳部鞍点与眼睛的瞳孔平面之间。

17、在一些实施例中，毫米波发送信号的波长可以在1mm和10mm之间。

18、在一些实施例中，耳部区域可以包括耳部鞍点。

19、在一些实施例中，返回毫米波信号可以在遇到接收器之前通过毛发传播。

20、在一些实施例中，该方法还可以包括：基于人的位置图像来识别人的耳部区域。

21、将理解的是，本文中描述的为适合于结合到本公开的一个或多个方面或实施例中的任何特征，旨在可推广到本公开的任何方面、所有方面、任何实施例和所有实施例中。本领域技术人员可以根据本公开的说明书、权利要求和附图理解本公开的其它方面。前述总体描述和以下详细描述是示例性的并且仅是说明性的，而不对权利要求进行限制。

1.一种用于对耳部区域进行成像的系统，所述系统包括：

2.根据权利要求1所述的系统，所述系统还包括：

3.根据权利要求1或2所述的系统，其中，所述毫米波发送信号的波长在1mm和10mm之间。

4.根据权利要求1、2或3所述的系统，其中，所述耳部区域包括耳部鞍点。

5.根据前述权利要求中任一项所述的系统，其中，所述发射器包括发射器元件的二维阵列，并且其中，驱动所述发射器发射所述毫米波发送信号包括：驱动所述发射器元件波束形成所述毫米波发送信号，以将所述毫米波发送信号引导到所述耳部区域。

6.根据前述权利要求中任一项所述的系统，其中，所述接收器包括接收元件的二维阵列。

7.根据前述权利要求中任一项所述的系统，其中，驱动所述发射器发射所述毫米波发送信号包括：驱动所述发射器跨越所述耳部区域来扫描所述毫米波发送信号。

8.根据前述权利要求中任一项所述的系统，所述系统还包括：

9.根据前述权利要求中任一项所述的系统，所述系统还包括：

10.一种用于对耳部区域进行成像的系统，所述系统包括：

11.根据权利要求10所述的系统，其中，所述发送信号是超声波信号。

12.一种方法，所述方法包括：

13.根据权利要求12所述的方法，所述方法还包括：

14.根据权利要求12或13所述的方法，其中，所述毫米波发送信号的波长在1mm和10mm之间。

15.根据权利要求12、13或14所述的方法，其中，所述耳部区域包括耳部鞍点；和/或优选地其中，所述返回毫米波信号在遇到所述接收器之前通过毛发传播；和/或优选地
