基于三维GIS地图分类聚合展示安全隐患点位的方法与流程

本发明涉及一种基于三维gis地图分类聚合展示安全隐患点位的方法。适用于水利行业信息化建设管理平台领域。

背景技术：

1、随着工程数字化发展日益增长的趋势，极大提升了大型水利工程对gis+bim技术的应用，但是在业务管理数据关联gis+bim的应用扩展方面仍然存在很多不足之处。

2、安全管理是工程数字化发展过程中首要考虑的一点，如何通过可视化的方式进行工程安全管理，是现阶段工程数字化发展的必要趋势，目前针对工程安全可视化管理方面主要存在以下缺陷：

3、1、工程现场存在诸多危险要素影响现场施工人员安全，目前信息化管理系统在安全隐患点位可视化展示方面仍然不清晰，主要体现在gis地图精度不够，安全隐患点位与gis地图融合后，点位存在错乱、重合等现象。

4、2、目前在安全隐患点位可视化效果展示方面，存在错、乱、杂的弊端，无法一眼明了，更偏向于形式制作。

技术实现思路

1、本发明要解决的技术问题是：针对上述存在的问题，提供一种基于三维gis地图分类聚合展示安全隐患点位的方法。

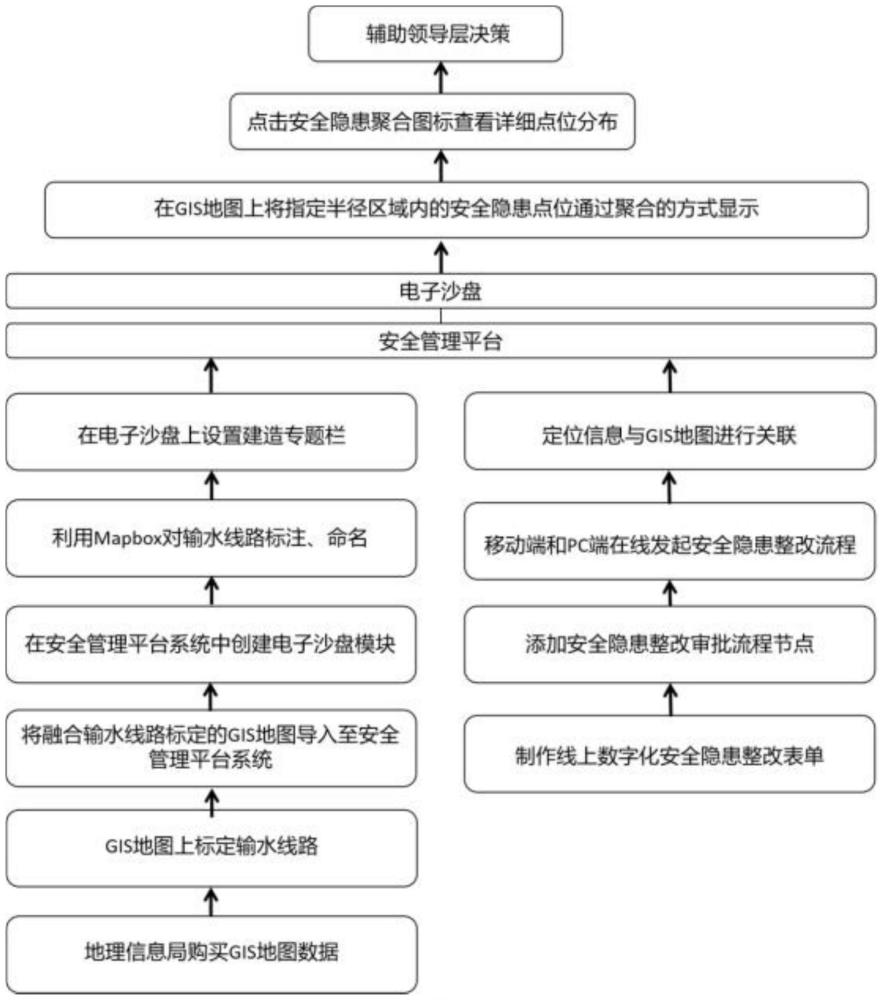

2、本发明所采用的技术方案是：一种基于三维gis地图分类聚合展示安全隐患点位的方法，其特征在于，包括：

3、获取水利工程项目中输水线路设计信息，并基于输水线路设计信息在项目对应的gis地图上标定输水线路；

4、对gis地图上输水线路以及线路附近的所有关键点位和工程覆盖区域进行标注并命名；

5、获取安全隐患整改表单及相应的安全隐患整改审批流程节点；

6、基于安全隐患整改表单中的定位信息，将表单中的安全隐患与gis地图关联；

7、基于gis地图关联的所有安全隐患相互之间的位置关系，判断各安全隐患是否需与相邻安全隐患聚合显示，如需聚合显示，则基于需聚合的相邻安全隐患形成聚合结果；

8、向用户展示的gis地图，并在gis地图上叠加展示相应的输水线路、关键点位、工程覆盖区域，以及第一图标和/或第二图标，其中第一图标对应无需聚合显示的安全隐患，第二图标对应聚合结果。

9、还包括：

10、获取对gis地图上某一区域的精确显示请求，并基于精确显示请求放大显示该某一区域，并在该某一区域上叠加展示相应的输水线路、关键点位、工程覆盖区域，以及第一图标。

11、所述精确显示请求为用户对第二图标的点击操作或对gis地图上某一区域的放大操作。

12、所述第一图标具有第一形状和第一颜色；所述第二图标具有第二形状和第二颜色，以及数字标记，数字标记显示的数值与相应聚合结果对应的安全隐患数量一致。

13、所述安全隐患整改审批流程节点包括隐患上报、隐患审核、隐患整改、隐患复核。

14、所述获取安全隐患整改表单及相应的安全隐患整改审批流程节点，包括：

15、获取上报人员终端上报的安全隐患整改表单，并标记此时该安全隐患的流程节点为隐患上报；

16、将上报人员终端上报的安全隐患整改表单转发给审核人员终端，并标记此时该安全隐患的流程节点为隐患审核；

17、获取审核人员终端反馈的安全隐患整改表单，将审核人员终端反馈的安全隐患整改表单转发给整改人员终端，并标记此时该安全隐患的流程节点为隐患整改；

18、获取整改人员终端反馈的安全隐患整改表单，将整改人员终端反馈的安全隐患整改表单转发给复核人员终端，并标记此时该安全隐患的流程节点为隐患复核；

19、获取复核人员终端反馈的安全隐患整改表单。

20、还包括：

21、获取用户选择的安全隐患分类，在gis地图上显示属于该分类的安全隐患对应的图标。

22、一种基于三维gis地图分类聚合展示安全隐患点位的系统，其特征在于，包括：

23、信息获取模块，用于获取水利工程项目中输水线路设计信息，并基于输水线路设计信息在项目对应的gis地图上标定输水线路；

24、标注模块，用于对gis地图上输水线路以及线路附近的所有关键点位和工程覆盖区域进行标注并命名；

25、表单获取模块，用于获取安全隐患整改表单及相应的安全隐患整改审批流程节点；

26、地图关联模块，用于基于安全隐患整改表单中的定位信息，将表单中的安全隐患与gis地图关联；

27、聚合显示模块，用于基于gis地图关联的所有安全隐患相互之间的位置关系，判断各安全隐患是否需与相邻安全隐患聚合显示，如需聚合显示，则基于需聚合的相邻安全隐患形成聚合结果；

28、展示模块，用于向用户展示的gis地图，并在gis地图上叠加展示相应的输水线路、关键点位、工程覆盖区域，以及第一图标和/或第二图标，其中第一图标对应无需聚合显示的安全隐患，第二图标对应聚合结果。

29、一种存储介质，其上存储有能被处理器执行的计算机程序，其特征在于：所述计算机程序被执行时候实现所述方法的步骤。

30、一种展示安全隐患点位的设备，具有存储器和处理器，存储器上存储有能被处理器执行的计算机程序，其特征在于：所述计算机程序被执行时候实现所述方法的步骤。

31、本发明的有益效果是：本发明通过获取输水线路设计信息、标注关键点位和工程覆盖区域，实现在gis地图上叠加显示输水线路、关键点位和工程覆盖区域，通过获取安全隐患整改表单及相应的安全隐患整改审批流程节点，实现在gis地图上叠加显示安全隐患，基于安全隐患相互之间的位置关系进行聚合显示，配合精确显示请求，以避免安全隐患点位与gis地图融合后，点位存在错乱、重合等现象，克服可视化效果错、乱、杂的弊端，使管理人员能快速准确获取相应内容，辅助行业主管部门与参建各单位掌握大型工程施工过程中安全隐患的点位分布与整改情况，从而采取针对性的安全管理措施。

32、本发明通过在各类型终端反馈的安全隐患整改表单及安全隐患整改审批流程节点，确定各安全隐患的位置、类型，以及安全隐患当前对应的流程节点，实现安全隐患的实时更新。流程中的定位信息关联至gis地图，实现数字化工程中安全隐患点位的可视化管理。

1.一种基于三维gis地图分类聚合展示安全隐患点位的方法，其特征在于，包括：

2.根据权利要求1所述的基于三维gis地图分类聚合展示安全隐患点位的方法，其特征在于，还包括：

3.根据权利要求2所述的基于三维gis地图分类聚合展示安全隐患点位的方法，其特征在于，所述精确显示请求为用户对第二图标的点击操作或对gis地图上某一区域的放大操作。

4.根据权利要求1或2或3所述的基于三维gis地图分类聚合展示安全隐患点位的方法，其特征在于：所述第一图标具有第一形状和第一颜色；所述第二图标具有第二形状和第二颜色，以及数字标记，数字标记显示的数值与相应聚合结果对应的安全隐患数量一致。

5.根据权利要求1所述的基于三维gis地图分类聚合展示安全隐患点位的方法，其特征在于：所述安全隐患整改审批流程节点包括隐患上报、隐患审核、隐患整改、隐患复核。

6.根据权利要求5所述的基于三维gis地图分类聚合展示安全隐患点位的方法，其特征在于：所述获取安全隐患整改表单及相应的安全隐患整改审批流程节点，包括：

7.根据权利要求1所述的基于三维gis地图分类聚合展示安全隐患点位的方法，其特征在于，还包括：

8.一种基于三维gis地图分类聚合展示安全隐患点位的系统，其特征在于，包括：

9.一种存储介质，其上存储有能被处理器执行的计算机程序，其特征在于：所述计算机程序被执行时候实现权利要求1～7任意一项所述方法的步骤。

10.一种展示安全隐患点位的设备，具有存储器和处理器，存储器上存储有能被处理器执行的计算机程序，其特征在于：所述计算机程序被执行时候实现权利要求1～7任意一项所述方法的步骤。
