一种分片式水泥基材料储能箱体及其制作方法与流程

本发明涉及储能箱，具体为一种分片式水泥基材料储能箱体及其制作方法。

背景技术：

1、水泥基材料储能箱体并非直接利用水泥作为储能介质，而是将水泥作为一种结构材料，用于构建储能设备的箱体部分。这种箱体通常结合其他储能技术，如电化学储能技术，来实现能量的储存和释放，具有良好的抗压、抗折强度，能够确保储能箱体的结构稳定，承受各种复杂环境条件下的压力和挑战。

2、现有水泥基材料储能箱在制作组装过程中，过程比较繁琐，且安装后无法灵活拆卸，无法广泛的适用于不同容量的储能工作，基于现有的技术不足，本发明设计了一种分片式水泥基材料储能箱体及其制作方法。

技术实现思路

1、本发明提供了一种分片式水泥基材料储能箱体及其制作方法，具备箱体组装完毕后可灵活拆卸组装，满足不同容量储能工作的优点，解决了上述背景技术中所提到的问题。

2、本发明提供如下技术方案：一种分片式水泥基材料储能箱体，包括箱体主体结构，所述箱体主体结构为由六块水泥基材料板材组装而成的立方体结构，其中周向的四块水泥基材料板材作为该储能箱体的侧板，顶部的水泥基材料板材作为该储能箱体的顶板，底部的水泥基材料板材作为该储能箱体的底板；

3、周向的两块水泥基材料板材用来安装可闭合的门；

4、底部的水泥基材料板材上预留有槽口，侧面水泥基材料板材与底部水泥基材料板材通过预留槽口插接；

5、侧面水泥基材料板材之间以及顶部水泥基材料板材与侧面水泥基材料板材之间通过预留螺栓连接。

6、作为本发明的一种优选方式：位于侧面的所述水泥基材料板材上设置有工作台和爬梯。

7、作为本发明的一种优选方式：底部的水泥基材料板材底部设置有底座，所述底座的顶部固定安装有升降结构。

8、作为本发明的一种优选方式：所述升降结构包括两个固定座和两个固定杆，两个所述固定座的内部转动安装有双向螺杆，两个所述双向螺杆的外表面螺纹安装有螺纹块。

9、作为本发明的一种优选方式：两个所述螺纹块的顶部安装有第二铰接座，两个所述第二铰接座的内部铰接安装有铰接杆。

10、作为本发明的一种优选方式：两个所述铰接杆的一端与第一铰接座铰接连接，两组所述第一铰接座之间安装有加强杆。

11、作为本发明的一种优选方式：两个所述固定杆与底座一侧固定连接，两个所述固定杆之间安装有固定环；

12、所述固定环的内部安装有伺服电机，所述伺服电机的一侧连接有减速机，所述伺服电机的输出轴穿过减速机与底座为转动连接，所述伺服电机的输出轴的外表面套接有两个连接皮带，两个所述连接皮带通过带轮与两个双向螺杆套接。

13、作为本发明的一种优选方式：所述底座的外表面两侧安装有两个支撑结构，四个所述支撑结构包括固定套；

14、四个所述固定套与底座为固定连接，四个所述固定套的顶部设置有螺纹环，四个所述螺纹环的内部螺纹安装有螺纹杆，四个所述螺纹杆与固定套为套接，四个所述螺纹杆的顶部转动安装有l形板，四个所述l形板的一侧开设有两个螺纹孔。

15、此外，本发明提供一种分片式水泥基材料储能箱体的制作方法，包括以下步骤：

16、s1：将原料经过配比制备出六块水泥基材料板材，其中两块中设置有门，作为底板的一块预留有槽口；

17、s2：先将侧面水泥基材料板材与底部水泥基材料板材通过预留槽口插接，随后通过螺栓和灌浆料连接；

18、s3：然后将侧面水泥基材料板材之间以及顶部水泥基材料板材与侧面水泥基材料板材之间通过预留螺栓连接。

19、有益效果：

20、(1)该分片式水泥基材料储能箱体，通过箱体主体结构，在对箱体进行组装时，先将侧面水泥基材料板材与底部水泥基材料板材通过预留槽插接，随后通过螺栓和灌浆料连接，然后顶部水泥基材料板材与侧面水泥基材料板材通过预留螺栓连接，此时六个面连接紧密，封闭性好，此种连接方式相比于传统组装方式更为简便，同时预留螺栓连接的方式，可以在需要时方便地安装或拆卸顶部水泥基材料板材，增加了结构的灵活性

21、(2)该分片式水泥基材料储能箱体中水泥基材料板材之间连接形式简单，尤其适用于需要经常改变结构形态或布局的场合，达到了装置组装完毕后可灵活拆卸组装，满足不同容量储能工作的目的。

22、(3)该分片式水泥基材料储能箱体，通过升降结构，在装置组装完毕后，通过启动伺服电机，可使其输出轴通过减速机带动两侧连接皮带转动，由于两个连接皮带与两个双向螺杆通过带轮连接，故可使两个双向螺杆同时旋转，由此可使两组螺纹块同时向双向螺杆中间移动，由于第二铰接座、铰接杆和第一铰接座的铰接，故在两组螺纹块移动时，可将箱体主体结构整体向上顶起，从而将箱体主体结构与地面隔开一定距离，防止水泥基材料板材受到来自地面的一些其他物质腐蚀，降低箱体主体结构的密封性和使用寿命。

23、(4)该分片式水泥基材料储能箱体，通过支撑结构，当伺服电机驱动升降结构将箱体主体结构顶起后，此时可将伺服电机停机，通过分别旋动四个螺纹环，使其内部的螺纹杆从固定套中旋出，当螺纹杆带动l形板升至底部水泥基材料板材的位置时，通过螺栓将螺纹孔与固定孔连接，以将底板与箱体主体结构连接固定，从而防止伺服电机一直工作产生过载短路的现象，同时也提高了装置的稳定性。

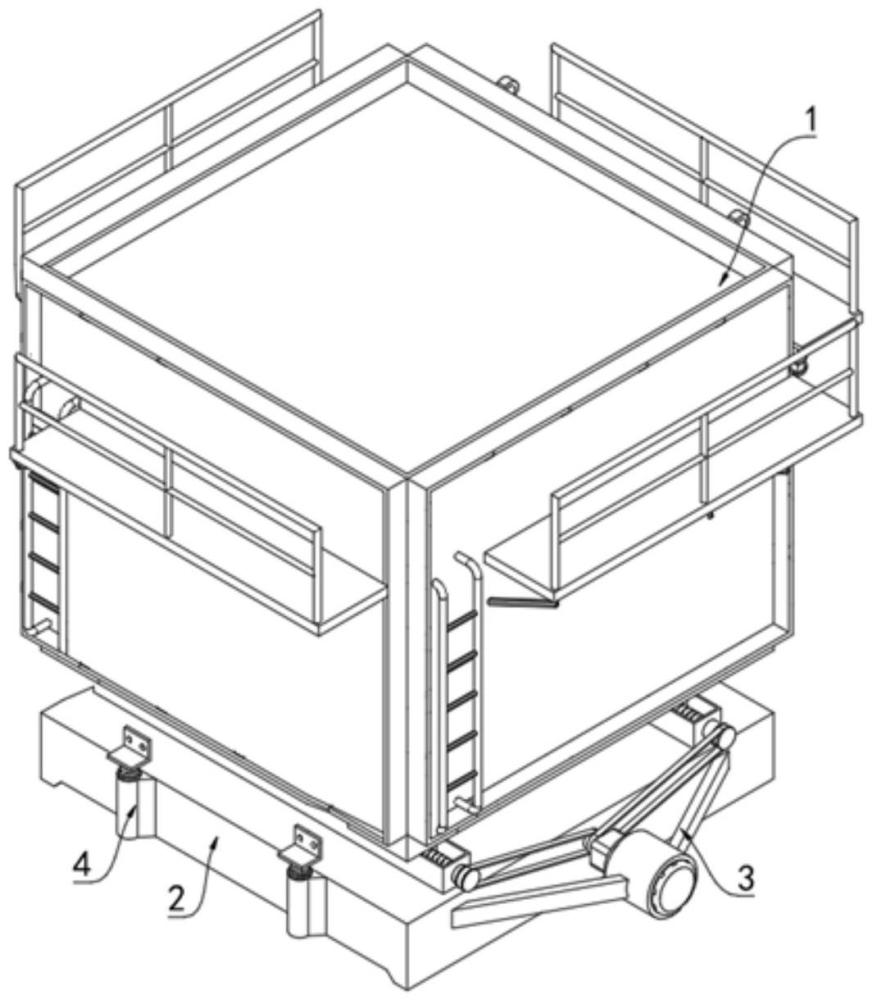

1.一种分片式水泥基材料储能箱体，包括箱体主体结构(1)，其特征在于：所述箱体主体结构(1)为由六块水泥基材料板材(101)组装而成的立方体结构，其中周向的四块水泥基材料板材(101)作为该储能箱体的侧板，顶部的水泥基材料板材(101)作为该储能箱体的顶板，底部的水泥基材料板材(101)作为该储能箱体的底板；

2.根据权利要求1所述的分片式水泥基材料储能箱体，其特征在于：位于侧面的所述水泥基材料板材(101)上设置有工作台(102)和爬梯(103)。

3.根据权利要求1或2所述的分片式水泥基材料储能箱体，其特征在于：底部的水泥基材料板材(101)底部设置有底座(2)，所述底座(2)的顶部固定安装有升降结构(3)。

4.根据权利要求3所述的分片式水泥基材料储能箱体，其特征在于：所述升降结构(3)包括两个固定座(31)和两个固定杆(37)，两个所述固定座(31)的内部转动安装有双向螺杆(32)，两个所述双向螺杆(32)的外表面螺纹安装有螺纹块(33)。

5.根据权利要求4所述的分片式水泥基材料储能箱体，其特征在于：两个所述螺纹块(33)的顶部安装有第二铰接座(34)，两个所述第二铰接座(34)的内部铰接安装有铰接杆(35)。

6.根据权利要求5所述的分片式水泥基材料储能箱体，其特征在于：两个所述铰接杆(35)的一端与第一铰接座(107)铰接连接，两组所述第一铰接座(107)之间安装有加强杆(36)。

7.根据权利要求4所述的分片式水泥基材料储能箱体，其特征在于：两个所述固定杆(37)与底座(2)一侧固定连接，两个所述固定杆(37)之间安装有固定环(38)；

8.根据权利要求3所述的分片式水泥基材料储能箱体，其特征在于：所述底座(2)的外表面两侧安装有两个支撑结构(4)，四个所述支撑结构(4)包括固定套(41)；

9.一种分片式水泥基材料储能箱体的制作方法，其特征在于，用于制备权利要求1-8任一项所述的分片式水泥基材料储能箱体，包括以下步骤：
