一种热熔丙烯酸酯-PUR压敏胶及其制备方法与流程

本发明属于热熔丙烯酸酯-pur压敏胶，具体涉及一种热熔丙烯酸酯-pur压敏胶及其制备方法。

背景技术：

1、丙烯酸酯压敏胶是一种柔软的高分子材料，它在室温下具有持久的粘着性，能够在轻压力作用下通过非共价键附着于被粘接物表面上，并且被剥离后没有残留物。

2、丙烯酸酯压敏胶有多种类型，包括溶剂型、乳液型、热熔型和辐射固化型。其中，溶剂型丙烯酸酯压敏胶因其平均相对分子质量较低、润湿性好、干燥快、初粘力大且耐水性佳等优点，被广泛应用于压敏标签和各种形式的胶带等领域。

3、pur压敏胶具有优良的粘附性、耐候性、耐化学性和耐高温性。与丙烯酸酯压敏胶相比，pur压敏胶在粘接力、耐候性和耐化学性方面表现出色，因此在一些特殊领域如汽车、电子、航空等行业中得到广泛应用。

4、将丙烯酸酯压敏胶与pur压敏胶的技术结合，可以形成丙烯酸酯-pur压敏胶。这种新型压敏胶既保留了丙烯酸酯压敏胶的柔软性和易于加工的特性，又增强了pur压敏胶的粘附力和耐候性。因此，丙烯酸酯-pur压敏胶在多个领域都显示出广泛的应用前景。

5、随着科技的不断进步和人们对环保、高效、高性能压敏胶需求的增加，丙烯酸酯-pur压敏胶的技术也在不断发展和完善。未来，丙烯酸酯-pur压敏胶可能会更加注重环保、节能和高效生产等方面的研究，以满足市场的不断变化和需求，因此需一种热熔丙烯酸酯-pur压敏胶及其制备方法来解决上述问题。

技术实现思路

1、为解决上述技术问题，本发明提供了一种热熔丙烯酸酯-pur压敏胶及其制备方法，本发明的目的是提供热熔丙烯酸酯-pur压敏胶的技术与工艺，首先以hd-29增塑剂作为聚合载体，以甲基丙烯酸甲酯、甲基丙烯酸丁酯、功能单体甲基丙烯酸羟乙酯为聚合单体，偶氮二异丁腈作为引发剂，在100摄氏度4小时内滴加上述单体混合物至聚合反应釜中完成聚合反应。此压敏胶中间体含有羟基官能团。以此压敏胶中间体、与聚醚多元醇、结晶聚酯多元醇、石油树脂或松香树脂、异氰酸酯反应合成热熔丙烯酸酯-pur压敏胶。本发明合成的压敏胶可直接使用，无任何溶剂残留以解决上述背景技术中提出的现有市场上的问题。

2、为达到上述目的，本发明的技术方案如下：

3、一种热熔丙烯酸酯-pur压敏胶，包括：

4、所述热熔丙烯酸酯-pur压敏胶包括压敏胶中间体、结晶聚酯树脂、聚醚多元醇、异氰酸酯的混合物，以重量份数计：包括如下原料成分，其中：

5、压敏胶中间体20～90份、结晶聚酯树脂5～45份、聚醚多元醇20～50份、石油树脂5～25份、异氰酸酯(mdi-100)1～10份、irganox1076抗氧剂0.1～1份。

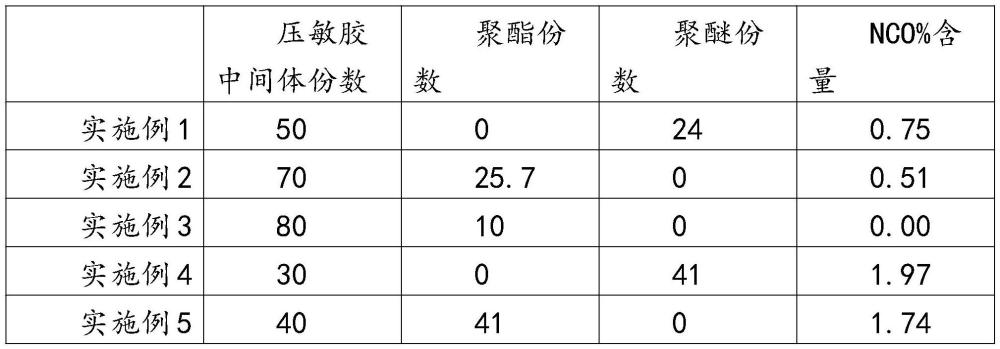

6、作为本发明的优选方案，其原料以重量份数计包括如下组分：压敏胶中间体50份、聚醚多元醇(ppg2000)24份、石油树脂(th100)20份、异氰酸酯(mdi-100)5.7份、抗氧剂(irganox 1076)0.3份。

7、作为本发明的优选方案，其原料以重量份数计包括如下组分：压敏胶中间体70份、结晶聚酯树脂(dynacoll 7360)25.7份、异氰酸酯(mdi-100)4份、抗氧剂(irganox 1076)0.3份。

8、作为本发明的优选方案，其原料以重量份数计包括如下组分：压敏胶中间体80份、结晶聚酯树脂(dynacoll 7360)10份、石油树脂(th100)8份、异氰酸酯(mdi-100)1.7份、抗氧剂(irganox 1076)0.3份。

9、作为本发明的优选方案，其原料以重量份数计包括如下组分：压敏胶中间体30份、聚醚多元醇(ppg4000)41份、石油树脂(th100)20份、异氰酸酯(mdi-100)8.7份、抗氧剂(irganox 1076)0.3份。

10、作为本发明的优选方案，其原料以重量份数计包括如下组分：压敏胶中间体40份、结晶聚酯树脂(dynacoll 7361)41份、石油树脂(th100)12份、异氰酸酯(mdi-100)6.7份、抗氧剂(irganox 1076)0.3份。

11、作为本发明的优选方案，所述压敏胶中间体包括聚合载体、聚合单体以及引发剂的混合物。

12、一种热熔丙烯酸酯-pur压敏胶制备方法，包括如下步骤：

13、s1、在反应容器内加入压敏胶中间体、聚醚多元醇、结晶聚酯树脂、石油树脂、th100抗氧剂；

14、s2、将反应容器中加入氮气，并升温至120摄氏度进行混合搅拌；

15、s3、将步骤s2中的混合物进行真空干燥30分钟；

16、s4、在步骤s3中加入异氰酸酯mdi-100至反应容器中；

17、s5、将步骤s4中的反应容器升温至120摄氏度反应2小时，然后再次真空脱泡。

18、与现有技术相比，本发明的有益效果为：

19、丙烯酸酯-pur压敏胶(polyurethane reinforced acrylic pressure sensitiveadhesive)在多个方面展现出了其独特的优势。

20、优异的粘附性能：丙烯酸酯-pur压敏胶对多种基材表现出强力的粘附性能，这主要得益于pur成分的增加。该压敏胶在经过特殊处理之后，能形成较强的粘性，使得其在需要粘贴的物品之间形成良好的连接。

21、良好的耐候性和耐久性：丙烯酸酯-pur压敏胶具有出色的耐水、耐湿、耐高温和耐低温性能。这种压敏胶在高温、高湿等恶劣环境下仍能保持稳定的性能，不易老化、变质。

22、可调节的性能：丙烯酸酯-pur压敏胶的性能可以根据用户需求进行适当的调节。这使得它在不同的应用场景下都能表现出最佳的性能，满足不同用户的实际需求。

23、环保性：乳液型丙烯酸酯-pur压敏胶的固体含量高，而黏度偏低，这在一定程度上减少了胶水的使用量。与传统胶水相比，该压敏胶具有极低的挥发性有机物排放，更符合环保要求。

24、涂布适应性强：丙烯酸酯-pur压敏胶在涂布过程中表现出良好的适应性，可以方便地涂布在各种基材上。

25、广泛的应用领域：丙烯酸酯-pur压敏胶可以用于制作各种压敏胶带、标签等，广泛应用于包装、保护、绝缘、警示、标示等领域。

26、随着5g消费电子的发展，它在电子设备制造中也发挥着越来越重要的作用。

27、综上所述，丙烯酸酯-pur压敏胶以其优异的粘附性能、耐候性和耐久性、可调节的性能、环保性、涂布适应性强以及广泛的应用领域等优点，成为了压敏胶市场中的一款重要产品。

1.一种热熔丙烯酸酯-pur压敏胶，其特征在于,包括：

2.根据权利要求1所述的热熔丙烯酸酯-pur压敏胶，其特征在于，其原料以重量份数计包括如下组分：压敏胶中间体50份、聚醚多元醇(ppg2000)24份、石油树脂(th100)20份、异氰酸酯(mdi-100)5.7份、抗氧剂(irganox 1076)0.3份。

3.根据权利要求1所述的热熔丙烯酸酯-pur压敏胶，其特征在于，其原料以重量份数计包括如下组分：压敏胶中间体70份、结晶聚酯树脂(dynacoll 7360)25.7份、异氰酸酯(mdi-100)4份、抗氧剂(irganox1076)0.3份。

4.根据权利要求1所述的热熔丙烯酸酯-pur压敏胶，其特征在于，其原料以重量份数计包括如下组分：压敏胶中间体80份、结晶聚酯树脂(dynacol l 7360)10份、石油树脂(th100)8份、异氰酸酯(mdi-100)1.7份、抗氧剂(irganox 1076)0.3份。

5.根据权利要求1所述的热熔丙烯酸酯-pur压敏胶，其特征在于，其原料以重量份数计包括如下组分：压敏胶中间体30份、聚醚多元醇(ppg4000)41份、石油树脂(th100)20份、异氰酸酯(mdi-100)8.7份、抗氧剂(irganox 1076)0.3份。

6.根据权利要求1所述的热熔丙烯酸酯-pur压敏胶，其特征在于，其原料以重量份数计包括如下组分：压敏胶中间体40份、结晶聚酯树脂(dynacol l 7361)41份、石油树脂(th100)12份、异氰酸酯(mdi-100)6.7份、抗氧剂(irganox 1076)0.3份。

7.根据权利要求1所述的热熔丙烯酸酯-pur压敏胶，其特征在于，所述压敏胶中间体包括聚合载体、聚合单体以及引发剂的混合物。

8.一种热熔丙烯酸酯-pur压敏胶制备方法，根据如权利要求1-7所述的热熔丙烯酸酯-pur压敏胶，其特征在于，包括如下步骤：
