一种水平度监测装置和水平度监测系统的制作方法

本申请用于光伏发电，特别是涉及一种水平度监测装置和水平度监测系统。

背景技术：

1、太阳能光伏发电结构部分包括光伏电池板和固定支撑光伏电池板的支架结构，每一排列的光伏支架结构由很多的光伏支架和檩条组成，檩条是连接光伏电池板并将其与支架主体固定的重要结构组成部分，其中，檩条因其长度长，厚度不够和支架安装角度等问题，在安装过程中容易出现波浪形曲线，而檩条安装质量的好坏，决定光伏组件的安装效率和安装质量，现有技术中，对檩条的水平度监测没有相应的解决办法，目前采用原始的拉线的方式测量檩条的水平度，测量精度不高，工作效率差，目前规定檩条的水平度误差不能大于5mm，否则容易在安装光伏板的时候导致螺栓孔不对位，光伏板不平等情况，严重时将会对光伏组件造成致命的伤害。

技术实现思路

1、本申请的目的在于至少解决现有技术中存在的技术问题之一，提供一种水平度监测装置和水平度监测系统，水平度监测装置能够被测长条体(如檩条)的水平度进行采集分析，使用该水平度监测装置的水平度监测系统便于快速便捷的找出缺陷位置。

2、本申请解决其技术问题所采用的技术方案是：

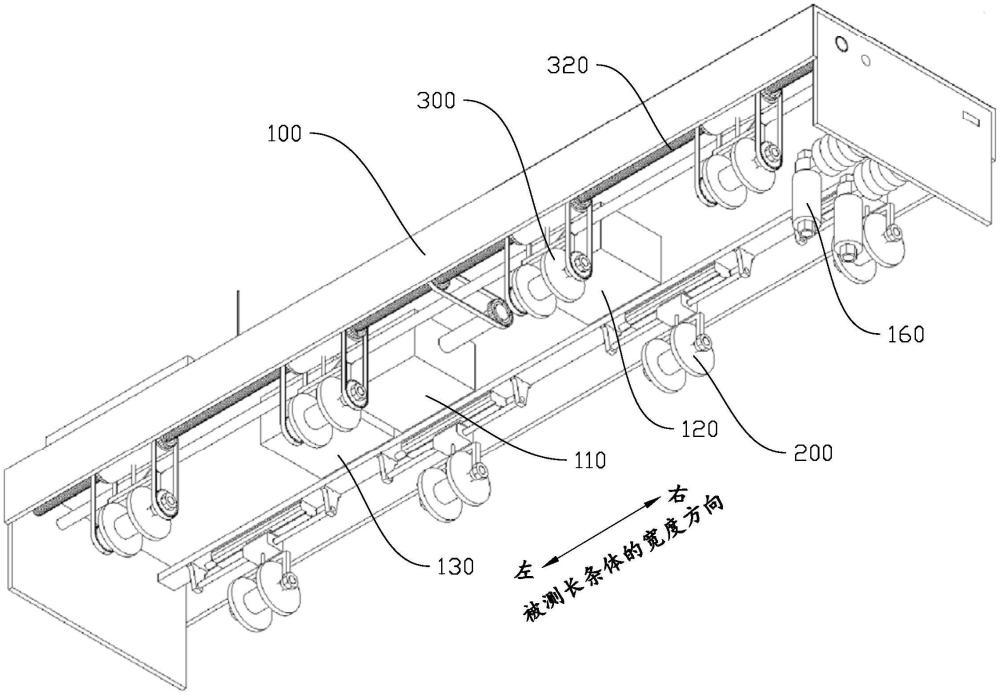

3、一种水平度监测装置，包括监测装置本体，所述监测装置本体上设有测绘机构和动力机构，所述测绘机构包括测绘轮和位移传感器，被测长条体上沿其宽度方向的一侧为被检测面，所述测绘轮能够紧贴所述被检测面且沿被测长条体的长度方向运动，所述测绘轮能够沿被测长条体的宽度方向与所述监测装置本体相对滑动，所述动力机构能够驱动所述测绘轮沿被测长条体的长度方向运动，所述位移传感器与所述测绘轮相连以收集所述测绘轮的位移数据。

4、本申请的某些实施例中，所述测绘机构包括第一支架和滑杆，所述滑杆安装在所述监测装置本体上，所述测绘轮安装在所述第一支架上，所述第一支架上设有与所述滑杆配合的滑块，所述位移传感器设在所述滑块上。

5、本申请的某些实施例中，所述动力机构包括支撑组件和传动轴，所述传动轴沿被测长条体的宽度方向设置在所述监测装置本体上，所述支撑组件的顶端套设在所述传动轴上，所述支撑组件的底端设有能够沿被测结构表面行走的动力轮，所述传动轴上传动连接有第一链轮，所述第一链轮能够沿所述传动轴的长度方向运动，所述动力轮固定连接有第二链轮，所述第一链轮和所述第二链轮通过链条传动连接。

6、本申请的某些实施例中，所述支撑组件包括第二支架和套筒，所述套筒通过第一轴承套装在所述传动轴上，所述第一链轮与所述第一轴承固定连接，所述动力轮通过第二轴承安装在所述第二支架上。

7、本申请的某些实施例中，所述动力轮和所述测绘轮均为工型轮。

8、本申请的某些实施例中，所述监测装置本体上设有电动机，所述电动机与所述传动轴传动连接以驱动所述传动轴沿其轴向转动，所述电动机位于所述监测装置本体的的中间位置处。

9、本申请的某些实施例中，所述监测装置本体上设有可充电电池，所述可充电电池与所述电动机相连以为所述电动机提供电能。

10、本申请的某些实施例中，所述监测装置本体上设有蓄电池，所述蓄电池与所述电动机相连以为所述电动机提供电能，所述蓄电池和所述可充电电池分别位于所述电动机的两侧，所述蓄电池与所述监测装置本体可拆卸连接。

11、本申请的某些实施例中，所述监测装置本体的顶部设有光伏板，所述可充电电池与所述光伏板相连。

12、本申请还提供一种水平度监测系统，包括光伏支架和上述实施例中的监测装置，被测长条体设在所述光伏支架上，被测长条体为檩条，所述被检测面为所述檩条沿宽度方向的一侧，所述测绘轮能够紧贴所述被检测面沿所述檩条的长度方向行走。

13、上述技术方案中的一个技术方案至少具有如下优点或有益效果之一：该水平度监测装置能够对被测长条体(如檩条)进行水平度检测，动力机构为监测装置本体的行走提供动力，由于测绘轮能够紧贴被检测面且沿被测长条体的长度方向运动，在测绘轮行走至被检测面具有凸起或者凹陷等部位时，测绘轮发生位移，位移传感器感知测绘轮的位置偏移并记录收集测混轮的位移数据，实现对凸起或者凹陷等部位进行标注，可以理解的是，测混轮可以设置多个，同时对多个被测长条体(如檩条)的水平度进行采集分析，便于后期对被测长条体(如檩条)的安装误差进行计算，使用该水平度监测装置的水平度监测系统使施工人员可以根据误差和凸起或者凹陷等部位进行维修，快速便捷，省时省力，减少返工和对光伏板的破坏。

14、本申请的附加方面和优点将在下面的描述中部分给出，部分将从下面的描述中变得明显，或通过本申请的实践了解到。

1.一种水平度监测装置，其特征在于：包括监测装置本体，所述监测装置本体上设有测绘机构和动力机构，所述测绘机构包括测绘轮和位移传感器，被测长条体上沿其宽度方向的一侧为被检测面，所述测绘轮能够紧贴所述被检测面且沿被测长条体的长度方向运动，所述测绘轮能够沿被测长条体的宽度方向与所述监测装置本体相对滑动，所述动力机构能够驱动所述测绘轮沿被测长条体的长度方向运动，所述位移传感器与所述测绘轮相连以收集所述测绘轮的位移数据。

2.根据权利要求1所述的水平度监测装置，其特征在于：所述测绘机构包括第一支架和滑杆，所述滑杆安装在所述监测装置本体上，所述测绘轮安装在所述第一支架上，所述第一支架上设有与所述滑杆配合的滑块，所述位移传感器设在所述滑块上。

3.根据权利要求1所述的水平度监测装置，其特征在于：所述动力机构包括支撑组件和传动轴，所述传动轴沿被测长条体的宽度方向设置在所述监测装置本体上，所述支撑组件的顶端套设在所述传动轴上，所述支撑组件的底端设有能够沿被测结构表面行走的动力轮，所述传动轴上传动连接有第一链轮，所述第一链轮能够沿所述传动轴的长度方向运动，所述动力轮固定连接有第二链轮，所述第一链轮和所述第二链轮通过链条传动连接。

4.根据权利要求3所述的水平度监测装置，其特征在于：所述支撑组件包括第二支架和套筒，所述套筒通过第一轴承套装在所述传动轴上，所述第一链轮与所述第一轴承固定连接，所述动力轮通过第二轴承安装在所述第二支架上。

5.根据权利要求3所述的水平度监测装置，其特征在于：所述动力轮和所述测绘轮均为工型轮。

6.根据权利要求3所述的水平度监测装置，其特征在于：所述监测装置本体上设有电动机，所述电动机与所述传动轴传动连接以驱动所述传动轴沿其轴向转动，所述电动机位于所述监测装置本体的的中间位置处。

7.根据权利要求6所述的水平度监测装置，其特征在于：所述监测装置本体上设有可充电电池，所述可充电电池与所述电动机相连以为所述电动机提供电能。

8.根据权利要求7所述的水平度监测装置，其特征在于：所述监测装置本体上设有蓄电池，所述蓄电池与所述电动机相连以为所述电动机提供电能，所述蓄电池和所述可充电电池分别位于所述电动机的两侧，所述蓄电池与所述监测装置本体可拆卸连接。

9.根据权利要求7所述的水平度监测装置，其特征在于：所述监测装置本体的顶部设有光伏板，所述可充电电池与所述光伏板相连。

10.一种水平度监测系统，其特征在于：包括光伏支架和权利要求1～9中任一项所述的监测装置，被测长条体设在所述光伏支架上，被测长条体为檩条，所述被检测面为所述檩条沿宽度方向的一侧，所述测绘轮能够紧贴所述被检测面沿所述檩条的长度方向行走。
