一种温度与气压传感器综合测试装置的制作方法

本发明涉及传感器的，尤其涉及一种温度与气压传感器综合测试装置。

背景技术：

1、温度与气压传感器是一种用于测量温度和气压的装置，它通常由温度传感器与气压传感器组成，可以实时对环境中的温度和气压进行监测，其广泛应用于气象、环保、航空、航海、农业领域中。

2、现有技术中温度与气压传感器在使用时需要通过综合测试系统对温度与气压传感器进行测试，以确保它们的准确性和可靠性，模拟各种环境条件并测量传感器的输出，从而即可完成对温度与气压传感器的测试。

3、但是现有技术中，由于传感器常常会在恶劣的环境中使用，需要通过综合测试系统对传感器进行风沙测试，但现有的综合测试系统在对传感器进行测试时需要多人进行操作，同时测试时间较长，增加一定的工作量，从而造成综合测试系统的实用性不佳，为此，本发明提供温度与气压传感器综合测试装置。

技术实现思路

1、鉴于上述现有温度与气压传感器综合测试装置存在的问题，提出了本发明。

2、因此，本发明目的是提供一种温度与气压传感器综合测试装置，其目的在于：方便对传感器进行风沙测试。

3、为解决上述技术问题，本发明提供如下技术方案：包括，

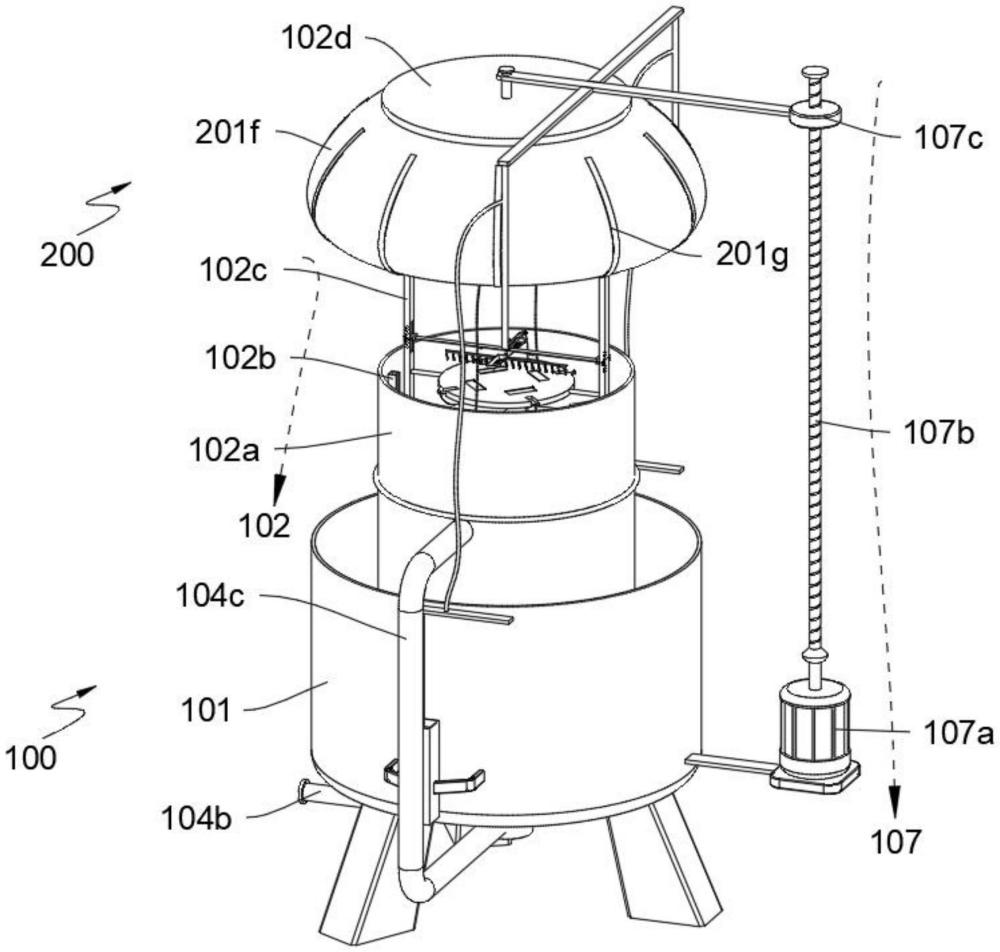

4、测试机构，包括外筒，设置于所述外筒内的升降部，设置于所述升降部上的承载部，设置于所述外筒上的动力部，设置于所述外筒上的上料部，设置于所述升降部上的清洁部，设置于所述升降部上的摊平部；

5、收集机构，包括设置于所述外筒上的收集部，设置于所述升降部上的振动部，设置于所述清洁部上的固定部，设置于所述清洁部上的磁力部，设置于所述升降部上的调节部，设置于所述升降部上的铲除部。

6、作为本发明所述温度与气压传感器综合测试装置的一种优选方案，其中：所述升降部包括设置于外筒上的内筒，设置于所述内筒内的导轨，设置于所述导轨上的第一滑块，设置于所述第一滑块上的盖板，设置于所述第一滑块上的筛板；

7、所述承载部包括设置于所述筛板上的支杆，设置于所述第一滑块上、且位于筛板下方的承载板，设置于所述内筒上的收集盒，设置于所述收集盒上的第一挡板，设置于所述第一挡板上的弯钩。

8、作为本发明所述温度与气压传感器综合测试装置的一种优选方案，其中：所述上料部包括设置于所述外筒上的连接筒，设置于所述连接筒上的连接管，设置于所述连接筒上的导流管，设置于所述连接筒内的叶轮，设置于所述叶轮上的刮板。

9、作为本发明所述温度与气压传感器综合测试装置的一种优选方案，其中：所述清洁部包括设置于所述第一滑块上的安装板，设置于所述安装板上的转轴，设置于所述转轴上的清洁刷，设置于所述转轴上的固定板，设置于所述固定板上的漏斗，设置于所述转轴上的第一连接绳，设置于所述安装板上的限位板。

10、作为本发明所述温度与气压传感器综合测试装置的一种优选方案，其中：所述摊平部包括设置于所述筛板上的导流板，设置于所述导流板上的第一通孔，设置于所述第一通孔上的分隔板，设置于所述导流板上的第一磁条，设置于所述弯钩上的第二磁条，所述第一磁条与第二磁条为磁性连接；

11、所述动力部包括设置于所述外筒上的伺服电机，设置于所述伺服电机上的螺杆，设置于所述螺杆上、且与盖板连接的连接块。

12、作为本发明所述温度与气压传感器综合测试装置的一种优选方案，其中：所述收集部包括设置于所述外筒上的活塞缸，设置于所述活塞缸上的活塞杆，设置于所述活塞缸上的出气管，设置于所述连接块上的顶杆，设置于所述顶杆与活塞杆之间的第二连接绳，设置于所述盖板上的网兜，设置于所述网兜上的第一弹性片。

13、作为本发明所述温度与气压传感器综合测试装置的一种优选方案，其中：所述振动部包括设置于所述内筒上的拨片，设置于所述承载板上的凹槽，设置于所述凹槽上的弹性板，设置于所述承载板上的第二通孔，设置于所述第二通孔上的第二挡板，设置于所述弹性板与第二挡板之间的连接杆。

14、作为本发明所述温度与气压传感器综合测试装置的一种优选方案，其中：所述固定部包括设置于所述限位板上的第二弹性片，设置于所述第二弹性片上的弹性带，设置于所述弹性带上的橡胶球，设置于所述限位板上的卡槽；

15、所述磁力部包括设置于所述固定板上的拉绳，设置于所述拉绳上的第一磁块，设置于所述安装板上的第二磁块，所述第一磁块与第二磁块为磁性连接。

16、作为本发明所述温度与气压传感器综合测试装置的一种优选方案，其中：所述调节部包括设置于所述第一滑块上的滑槽，设置于所述滑槽上的第二滑块，设置于所述第二滑块上的弹簧，设置于所述弹簧上的插块。

17、作为本发明所述温度与气压传感器综合测试装置的一种优选方案，其中：所述铲除部包括设置于所述第一滑块上的弹簧杆，设置于所述弹簧杆上的铲板。

18、本发明的有益效果：通过设置的承载板，可降低现有的测试系统操作较为繁琐，难以对传感器进行抗风沙测试，导致对传感器测试的时间较长，对测试系统的实用性造成一定的影响，此时通过收集盒内的沙子洒在承载板上方的传感器上，进而即可实现对传感器进行抗风沙测试时的便捷性，同时通过外筒可起到对漏出沙子的收集作用。

19、通过设置的清洁刷和漏斗，可降低当对传感器测试完成后，导致难以对传感器表面上的沙子进行清理，造成不便于工作人员对其进行观察拿取，此时通过清洁刷将传感器表面上的沙子扫掉，进而起到对传感器表面上沙子的清洁作用，同时通过漏斗可提高沙子与传感器均匀接触作用。

1.一种温度与气压传感器综合测试装置，其特征在于：包括，

2.根据权利要求1所述的温度与气压传感器综合测试装置，其特征在于：所述升降部(102)包括设置于外筒(101)上的内筒(102a)，设置于所述内筒(102a)内的导轨(102b)，设置于所述导轨(102b)上的第一滑块(102c)，设置于所述第一滑块(102c)上的盖板(102d)，设置于所述第一滑块(102c)上的筛板(102e)；

3.根据权利要求2所述的温度与气压传感器综合测试装置，其特征在于：所述上料部(104)包括设置于所述外筒(101)上的连接筒(104a)，设置于所述连接筒(104a)上的连接管(104b)，设置于所述连接筒(104a)上的导流管(104c)，设置于所述连接筒(104a)内的叶轮(104d)，设置于所述叶轮(104d)上的刮板(104e)。

4.根据权利要求3所述的温度与气压传感器综合测试装置，其特征在于：所述清洁部(105)包括设置于所述第一滑块(102c)上的安装板(105a)，设置于所述安装板(105a)上的转轴(105b)，设置于所述转轴(105b)上的清洁刷(105c)，设置于所述转轴(105b)上的固定板(105d)，设置于所述固定板(105d)上的漏斗(105e)，设置于所述转轴(105b)上的第一连接绳(105f)，设置于所述安装板(105a)上的限位板(105g)。

5.根据权利要求4所述的温度与气压传感器综合测试装置，其特征在于：所述摊平部(106)包括设置于所述筛板(102e)上的导流板(106a)，设置于所述导流板(106a)上的第一通孔(106b)，设置于所述第一通孔(106b)上的分隔板(106c)，设置于所述导流板(106a)上的第一磁条(106d)，设置于所述弯钩(103e)上的第二磁条(106e)，所述第一磁条(106d)与第二磁条(106e)为磁性连接；

6.根据权利要求5所述的温度与气压传感器综合测试装置，其特征在于：所述收集部(201)包括设置于所述外筒(101)上的活塞缸(201a)，设置于所述活塞缸(201a)上的活塞杆(201b)，设置于所述活塞缸(201a)上的出气管(201c)，设置于所述连接块(107c)上的顶杆(201d)，设置于所述顶杆(201d)与活塞杆(201b)之间的第二连接绳(201e)，设置于所述盖板(102d)上的网兜(201f)，设置于所述网兜(201f)上的第一弹性片(201g)。

7.根据权利要求6所述的温度与气压传感器综合测试装置，其特征在于：所述振动部(202)包括设置于所述内筒(102a)上的拨片(202a)，设置于所述承载板(103b)上的凹槽(202b)，设置于所述凹槽(202b)上的弹性板(202c)，设置于所述承载板(103b)上的第二通孔(202d)，设置于所述第二通孔(202d)上的第二挡板(202e)，设置于所述弹性板(202c)与第二挡板(202e)之间的连接杆(202f)。

8.根据权利要求7所述的温度与气压传感器综合测试装置，其特征在于：所述固定部(203)包括设置于所述限位板(105g)上的第二弹性片(203a)，设置于所述第二弹性片(203a)上的弹性带(203b)，设置于所述弹性带(203b)上的橡胶球(203c)，设置于所述限位板(105g)上的卡槽(203d)；

9.根据权利要求8所述的温度与气压传感器综合测试装置，其特征在于：所述调节部(205)包括设置于所述第一滑块(102c)上的滑槽(205a)，设置于所述滑槽(205a)上的第二滑块(205b)，设置于所述第二滑块(205b)上的弹簧(205c)，设置于所述弹簧(205c)上的插块(205d)。

10.根据权利要求9所述的温度与气压传感器综合测试装置，其特征在于：所述铲除部(206)包括设置于所述第一滑块(102c)上的弹簧杆(206a)，设置于所述弹簧杆(206a)上的铲板(206b)。
